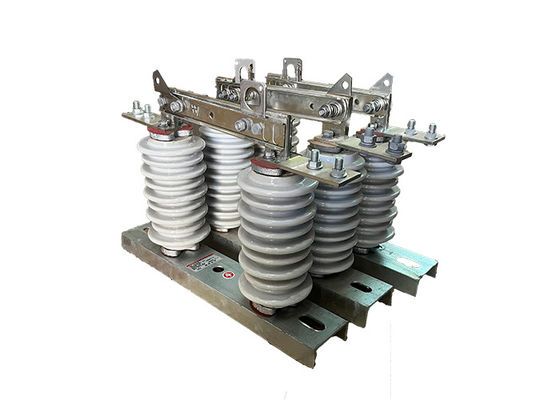

Πορσελάνη υψηλής τάσης ηλεκτρικός απομονωτής 630A κάθετος διακοπής διακόπτης για εξωτερικό σύστημα διανομής

Πορσελάνη υψηλής τάσης ηλεκτρικός απομονωτής 630A κάθετος διακοπής διακόπτης για εξωτερικό σύστημα διανομής

Περιγραφή του προϊόντος:

Οι ηλεκτρικοί απομονωτές υψηλής τάσης χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαταστάνονται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Συνεπώς, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.

Οι ηλεκτρικοί απομονωτές υψηλής τάσης διατίθενται σε διαφορετικούς τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ορισμένα ηλεκτρικά μονωτικά είναι σχεδιασμένα για χρήση σε εσωτερικούς χώρουςΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργήσουν εξ αποστάσεως.

Εκτός από την πρωταρχική τους λειτουργία απομόνωσης κυκλωμάτων, οι ηλεκτρικοί απομονωτές έχουν επίσης άλλα σημαντικά χαρακτηριστικά, όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοικτή ή κλειστή),και διασφάλιση ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.

Χαρακτηριστικό:

1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.

2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης είναι συνήθως κατασκευασμένοι από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διάβρωση και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.

3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.

4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.

5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..

6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.

Λειτουργία:

1Κλείσιμο του διακόπτη: Όταν ο διακόπτης κλείνει, τα δύο αγωγικά μέρη του κυκλώματος έρχονται σε επαφή μεταξύ τους, επιτρέποντας στο ηλεκτρικό ρεύμα να ρέει μέσα από το κύκλωμα.

2Άνοιγμα του διακόπτη: Όταν ανοίγεται ο διακόπτης, δημιουργείται ένα κενό αέρα μεταξύ των δύο αγωγών τμημάτων του κυκλώματος, απομονώνοντας αποτελεσματικά το τμήμα από το υπόλοιπο σύστημα.Αυτό γίνεται συνήθως για να επιτρέψει τη συντήρηση, επισκευής ή δοκιμής πρέπει να εκτελούνται με ασφάλεια.

3- Γείωση του κυκλώματος: Πριν από οποιαδήποτε εργασία μπορεί να πραγματοποιηθεί στο απομονωμένο τμήμα του κυκλώματος, είναι σημαντικό να γείρει το κύκλωμα για να αποφευχθεί η συσσώρευση κάθε υπολειμματικού ηλεκτρικού φορτίου.Αυτό γίνεται συνήθως με τη χρήση ενός διακόπτη γης ή ηλεκτρόδιο γείωσης.

Συμβουλές ασφαλείας:

1.Να φοράτε πάντα κατάλληλο προσωπικό εξοπλισμό προστασίας (ΑΠΠ), όπως γάντια, γυαλιά ασφαλείας και ανθεκτικά στην φλόγα ρούχα.

Πριν από την εργασία στον διακόπτη, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη και ο διακόπτης είναι κατάλληλα γειωμένος.

2.Ακολουθήστε τις οδηγίες του κατασκευαστή για τη λειτουργία του διακόπτη και μην επιχειρήσετε να παρακάμψετε τα χαρακτηριστικά ασφαλείας ή να χρησιμοποιήσετε τον διακόπτη για σκοπούς άλλους από τους προβλεπόμενους.

3Όταν εργάζεστε στον διακόπτη, χρησιμοποιήστε απομονωμένα εργαλεία και εξοπλισμό για την πρόληψη ηλεκτροπληξίας.

4.Μην αγγίζετε οποιαδήποτε αγωγικά μέρη του διακόπτη και διατηρήστε ασφαλή απόσταση από τον διακόπτη όταν λειτουργεί.

5.Ποτέ μην επιχειρήσετε να επισκευάσετε ή να τροποποιήσετε τον διακόπτη μόνοι σας, εκτός αν είστε ειδικευμένος και εκπαιδευμένος επαγγελματίας.

6.Να διατηρείτε την περιοχή γύρω από τον διακόπτη καθαρή και απαλλαγμένη από υπολείμματα που μπορεί να παρεμβαίνουν στη λειτουργία του.

7.Ελέγξτε τακτικά τον διακόπτη για σημάδια φθοράς ή βλάβης και αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα μέρη το συντομότερο δυνατόν.

8Μόνο το εξουσιοδοτημένο προσωπικό πρέπει να επιτρέπεται να λειτουργεί ή να εκτελεί συντήρηση του διακόπτη.

9Σε περίπτωση έκτακτης ανάγκης, ακολουθήστε τις καθιερωμένες διαδικασίες έκτακτης ανάγκης και απενεργοποιήστε αμέσως το διακόπτη.

Κατάσταση:

1Το μέγιστο υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2Η θερμοκρασία του αέρα δεν πρέπει να υπερβαίνει τους +40'C και σε γενικές περιοχές δεν πρέπει να πέφτει κάτω από -30'C. Στις περιοχές του Παράμου δεν πρέπει να πέφτει κάτω από -40'C.

3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τα 700Pa, που αντιστοιχούν σε ταχύτητα ανέμου 34m/s.

4Ο απομονωτής θα πρέπει να αντέχει σεισμούς μέχρι 8 βαθμών.

5Ο απομονωτής πρέπει να τοποθετείται σε θέση όπου δεν υπάρχουν συχνές έντονες δονήσεις.

6Για τους απομονωτές συνηθισμένου τύπου, πρέπει να φυλάσσονται μακριά από αέρια, καπνό, χημικές αποθέσεις, ομίχλη αλατιού, σκόνη,και άλλα εκρηκτικά και διαβρωτικά υλικά που μπορούν να επηρεάσουν σοβαρά την μονόκλιση και την αγωγιμότητα του μονωτή.

7Οι απομονωτές τύπου αδιάβροχων ρύπων είναι κατάλληλοι για χρήση σε πολύ βρώμικες περιοχές αγωγών, αλλά δεν πρέπει να εγκατασταθούν σε περιοχές με εκρηκτικά ή πυροδοτικά υλικά.

Τεχνικές παραμέτρους:
