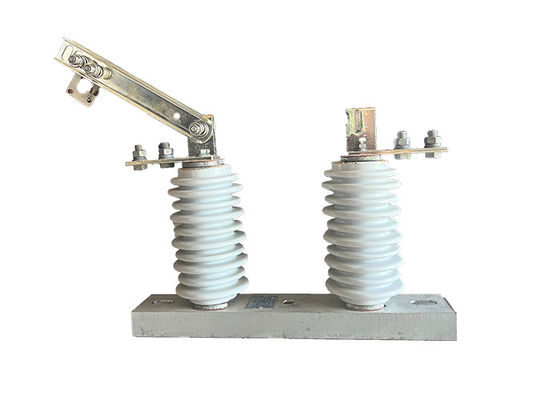

GW9-10/630A Υψηλής τάσης διακόπτης συνεχούς συνεχούς σύνδεσης αυτόματη επαναφορά εγκατεστημένη σε υπερυψωμένες γραμμές ηλεκτρικής ενέργειας για προστασία

GW9-10/630A Υψηλής τάσης διακόπτης συνεχούς συνεχούς σύνδεσης αυτόματη επαναφορά εγκατεστημένη σε υπερυψωμένες γραμμές ηλεκτρικής ενέργειας για προστασία

Περιγραφή του προϊόντος:

Οι διακόπτες απομόνωσης υψηλής τάσης είναι βασικά στοιχεία στα συστήματα μεταφοράς και διανομής ενέργειας,διότι επιτρέπουν την απομόνωση συγκεκριμένων τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευήςΜπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων του δικτύου σε περίπτωση βλάβης ή άλλης μη φυσιολογικής κατάστασης.

Αυτοί οι διακόπτες είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και κατασκευάζονται συνήθως από ανθεκτικά και ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα, αλουμίνιο ή χαλκό.Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, ισχυροί άνεμοι και ισχυρές βροχοπτώσεις.

Υπάρχουν διάφοροι τύποι διακόπτες απομόνωσης υψηλής τάσης, συμπεριλαμβανομένων διακόπτες αέρα, διακόπτες βυθισμένων σε λάδι και διακόπτες απομόνωσης αερίου.και εργάζονται χρησιμοποιώντας ένα σύνολο επαφών που χωρίζονται φυσικά όταν ανοίγεται ο διακόπτηςΟι διακόπτες που βυθίζονται σε λάδι χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής τάσης και είναι γεμάτοι με λάδι για να αποτρέψουν την έλξη όταν ανοίγεται ο διακόπτης.Οι διακόπτες με μόνωση από αέριο χρησιμοποιούν αέριο ηξαφθοριούχο θείο για την απομόνωση των επαφών του διακόπτη, το οποίο επιτρέπει μικρότερα και πιο συμπαγή σχέδια διακόπτη.

Οι διακόπτες απομόνωσης υψηλής τάσης πρέπει να λειτουργούν και να συντηρούνται από ειδικευμένο προσωπικό που έχει λάβει την κατάλληλη εκπαίδευση.συμπεριλαμβανομένης της χρήσης κατάλληλου ατομικού εξοπλισμού προστασίας και της εφαρμογής διαδικασιών κλεισίματος/εξάρτησης για την πρόληψη τυχαίας ενεργοποίησης του εξοπλισμούΗ τακτική συντήρηση και δοκιμή των διακόπτες απομόνωσης υψηλής τάσης είναι επίσης σημαντική για να διασφαλιστεί ότι λειτουργούν σωστά και είναι ασφαλείς στη χρήση.

Σχέση με τον εξωτερικό διακόπτη κενού:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ενέργειας κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτρικής ενέργειας υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.

1Όταν ο ηλεκτρικός απομονωτής HV βρίσκεται σε κλειστή θέση, οι επαφές του απομονωτή έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσω του κυκλώματος.Ο ηλεκτρικός απομονωτής HV κλείνει με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή, ανάλογα με τον τύπο του ηλεκτρικού απομονωτή HV.

2Για την απομόνωση τμήματος του συστήματος ηλεκτρικής ενέργειας, πρέπει να ανοίξει ο ηλεκτρικός απομόνωσης HV.Αυτό συνήθως γίνεται με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή για να χωρίσει τις επαφές και να διακόψει τη ροή του ρεύματος μέσω του κυκλώματος.

3.Μόλις ανοίξει ο ηλεκτρικός απομονωτής HV, το τμήμα του συστήματος ενέργειας που συνδέεται με τον απομονωτή απομονώνεται από το υπόλοιπο σύστημα.Αυτό επιτρέπει τη συντήρηση ή την επισκευή των εργασιών να εκτελεστούν με ασφάλεια στο απομονωμένο κύκλωμα.

4Όταν ολοκληρωθούν οι εργασίες συντήρησης ή επισκευής, ο ηλεκτρικός απομονωτής HV μπορεί να κλείσει για να αποκατασταθεί η ισχύς στο απομονωμένο κύκλωμα.Αυτό γίνεται με το χειροκίνητο ή εξ αποστάσεως λειτουργία του απομονωτή για να συνδέσει τις επαφές και να αποκαταστήσει τη ροή του ρεύματος μέσω του κυκλώματος.

Πλεονέκτημα:

1Απλή δομή: Ο διακόπτης απομόνωσης έχει σχεδιαστεί με απλή δομή, καθιστώντας τον εύκολο στην κατανόηση και τη λειτουργία.

Μικρή συντήρηση: Λόγω του σχεδιασμού και της κατασκευής του, ο διακόπτης απομόνωσης απαιτεί ελάχιστη συντήρηση, μειώνοντας την ανάγκη για συχνές επιθεωρήσεις και επισκευές.

2.Υψηλή γραμμικότητα σπάσματος και κλεισίματος: Ο διακόπτης απομόνωσης έχει εξαιρετική γραμμικότητα σπάσματος και κλεισίματος, εξασφαλίζοντας ομαλή και αξιόπιστη λειτουργία κατά τη διάρκεια των εργασιών διασύνδεσης.

3Υψηλή αξιοπιστία: Ο διακόπτης είναι κατασκευασμένος για να παρέχει αξιόπιστη απόδοση, ελαχιστοποιώντας τον κίνδυνο δυσλειτουργιών ή αποτυχιών κατά τη διάρκεια της λειτουργίας.

4.Συγκρίσιμο με διεθνή πρότυπα: Ο διακόπτης απομόνωσης σειράς GW9-12 ((W) πληροί ή υπερβαίνει το επίπεδο παρόμοιων προϊόντων τόσο σε εγχώριο όσο και σε διεθνές επίπεδο,διασφάλιση της συμβατότητας και της ανταγωνιστικότητας της στην αγορά.

Συμβουλές ασφαλείας:

1.Πραγματοποιεί τακτικές δοκιμές και συντήρηση του διακόπτη για να διασφαλίζει την ορθή λειτουργία του.και να ελέγχει για οποιαδήποτε ανώμαλη θέρμανση ή δονήσεις.

2.Εφαρμόστε διαδικασία κλεισίματος/εξάρτησης πριν από την εκτέλεση εργασιών συντήρησης ή επισκευής του διακόπτη.Η διαδικασία αυτή περιλαμβάνει την κλειδαριά και την ετικέτα του διακόπτη για την αποφυγή τυχαίας ενεργοποίησης κατά τη διάρκεια της εργασίας, παρέχοντας ένα πρόσθετο επίπεδο ασφάλειας.

3Η εκπαίδευση πρέπει να καλύπτει τις κατάλληλες διαδικασίες χειρισμού, λειτουργίας και συντήρησης,καθώς και τους πιθανούς κινδύνους που συνδέονται με την αλλαγή.

4.Εφαρμόζει ένα ολοκληρωμένο σύστημα διαχείρισης της ασφάλειας που περιλαμβάνει τακτικούς ελέγχους ασφάλειας, αξιολογήσεις κινδύνων και αναφορά συμβάντων.Αυτή η προληπτική προσέγγιση της ασφάλειας βοηθά στην αναγνώριση και αντιμετώπιση των πιθανών κινδύνων πριν οδηγήσουν σε ατυχήματα ή τραυματισμούς.

5.Προσδιορίστε ότι υπάρχουν κατάλληλα συστήματα εξαερισμού και ψύξης για τους διακόπτες απομόνωσης υψηλής τάσης που βρίσκονται σε κλειστούς ή περιορισμένους χώρους. 6.Ο κατάλληλος εξαερισμός βοηθά στην διάχυση της θερμότητας και εμποδίζει το διακόπτη να υπερθερμανθεί, η οποία μπορεί να οδηγήσει σε δυσλειτουργίες ή ακόμη και πυρκαγιές.

Κατάσταση:

1Το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.

2.Η θερμοκρασία του αέρα περιβάλλοντος: μέγιστο + 40'C· ελάχιστο:Γενική περιοχή -30'C, Paramos -40'C·

3.Η πίεση του ανέμου δεν υπερβαίνει τους 700 Pa. (αντιστοιχεί σε ταχύτητα ανέμου 34 m/s)

4Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5Η εργασιακή κατάσταση είναι χωρίς συχνές βίαιες δονήσεις.

6Ο τόπος εγκατάστασης του εξολοκλήρωσης συνηθισμένου τύπου πρέπει να διατηρείται μακριά από αέρια, χημικές αποθέσεις καπνού, ομίχλη αλατιού, σκόνη.

και άλλες εκρηκτικές και διαβρωτικές ύλες που επηρεάζουν σοβαρά την μόνωση και την αγωγιμότητα του απομονωτή

7.Απομόνωση-απόδειξη τύπου εφαρμόζεται σε σοβαρή βρώμικη περιοχή αγωγιμότητας, ωστόσο, δεν θα πρέπει να είναι οποιαδήποτε εκρηκτικά υλικά και τα υλικά που προκαλούν πυρκαγιά

Τεχνικές παραμέτρους:
