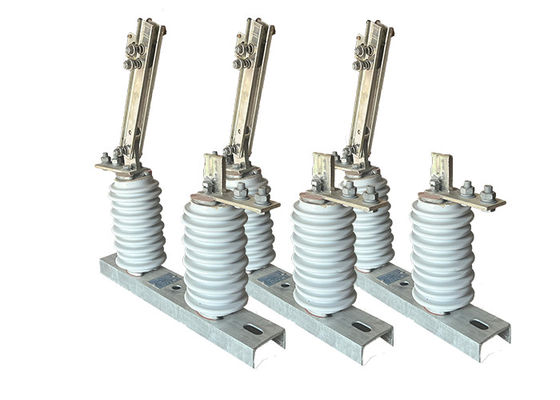

Εξωτερικός διακόπτης διακόπτη κεραμικού μονωτήρα Hookstick λειτουργεί διακόπτης 700Pa που χρησιμοποιείται με διακόπτη κυκλώματος κενού

Εξωτερικός διακόπτης διακόπτη κεραμικού μονωτήρα Hookstick λειτουργεί διακόπτης 700Pa που χρησιμοποιείται με διακόπτη κυκλώματος κενού


Περιγραφή του προϊόντος:

Ο εξωτερικός διακόπτης αποσύνδεσης είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται σε συστήματα ηλεκτρικής ενέργειας υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για λόγους συντήρησης ή ασφάλειας.Ο διακόπτης τοποθετείται συνήθως σε στύλο ή άλλη δομή υποστήριξης και χρησιμοποιείται για να αποσυνδέσει μια εναέρια γραμμή ηλεκτρικής ενέργειας από το υπόλοιπο σύστημα.

Οι εξωτερικοί διακόπτες αποσύνδεσης είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαταστάνονται σε εξωτερικές τοποθεσίες.Αποτελούνται από ένα σύνολο σταθερών και κινητών επαφών που χωρίζονται από ένα κενό αέραΌταν ο διακόπτης βρίσκεται σε κλειστή θέση, οι επαφές έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσω του κυκλώματος.διακοπή της ροής ρεύματος μέσω του κυκλώματος και απομόνωσή του από το υπόλοιπο σύστημα.

Οι εξωτερικοί διακόπτες αποσύνδεσης αποτελούν σημαντικό συστατικό της ασφάλειας και της αξιοπιστίας του συστήματος ηλεκτρικής ενέργειας και έχουν σχεδιαστεί για να λειτουργούν σε διάφορες περιβαλλοντικές συνθήκες.Συχνά υπόκεινται σε αυστηρές απαιτήσεις δοκιμών και πιστοποίησης για να διασφαλιστεί ότι πληρούν τα πρότυπα της βιομηχανίας για την απόδοση και την ασφάλεια.

Οι εξωτερικοί διακόπτες αποσύνδεσης χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.




Δομή:

1.Σώμα μονωτή πορσελάνης: Το σώμα μονωτή είναι το κύριο συστατικό του μονωτή και είναι συνήθως κατασκευασμένο από υψηλής αντοχής πορσελάνη.Έχει σχεδιαστεί για να παρέχει ηλεκτρική μόνωση μεταξύ του αγωγού και της υποστηρικτικής δομής, και διαμορφώνεται στο επιθυμητό σχήμα και μέγεθος.

2Μεταλλικά εξαρτήματα: Τα μεταλλικά εξαρτήματα συνδέονται με το σώμα του μονωτήρα και παρέχουν ένα μέσο σύνδεσης του μονωτήρα με τον αγωγό και τη δομή υποστήριξης.Συνήθως κατασκευάζονται από γαλβανισμένο χάλυβα ή άλλο ανθεκτικό στη διάβρωση υλικό, και μπορεί να σχεδιάζονται με ειδικά χαρακτηριστικά όπως σχισμές ή αρθρώσεις σφαίρας και υποδομής για εύκολη εγκατάσταση.

3.Συνδυασμός σφράγισης: Χρησιμοποιείται συνδυασμός σφράγισης για να σφραγίσει τη σύνδεση μεταξύ του σώματος του μονωτή και των μεταλλικών εξαρτημάτων, εμποδίζοντας την είσοδο υγρασίας και ρύπων στο εσωτερικό του μονωτή.

4Εργαλεία: Εργαλεία όπως βίδες, νάτσες και πλέγματα χρησιμοποιούνται για να στερεώσουν τα μεταλλικά εξαρτήματα στο σώμα του μονωτή και τη δομή υποστήριξης.

5.Καπάκια προσαρμογής: Τα καπάκια προσαρμογής χρησιμοποιούνται για την προστασία των μεταλλικών τελικών εξαρτημάτων από διάβρωση και βλάβη και μπορούν να κατασκευαστούν από πλαστικό ή άλλα υλικά.

6.Περαιτέρω χαρακτηριστικά: Ανάλογα με την ειδική εφαρμογή, οι ηλεκτρικοί απομονωτές υψηλής τάσης από πορσελάνη μπορούν να σχεδιαστούν με πρόσθετα χαρακτηριστικά όπως μονωτικά φραγμούς, καμάρες τόξου,και γήινοι διακόπτες για τη βελτίωση της απόδοσης και της ασφάλειας τους.




Συμβουλές ασφαλείας:

1Συμμόρφωση με τα πρότυπα ασφάλειας: Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να συμμορφώνονται με τα σχετικά πρότυπα ασφάλειας, όπως IEC, ANSI ή NFPA.Η συμμόρφωση διασφαλίζει ότι οι διακόπτες πληρούν ειδικές απαιτήσεις ασφάλειας και έχουν υποβληθεί σε αυστηρές δοκιμές, παρέχοντας εγγύηση για την αξιοπιστία και την ασφαλή λειτουργία τους.

2Ο κατάλληλος εξαερισμός και ψύξη: Για τους διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να υπάρχουν κατάλληλα συστήματα εξαερισμού και ψύξης, ιδίως σε κλειστούς ή περιορισμένους χώρους.Ο κατάλληλος εξαερισμός βοηθά στην διάλυση της θερμότητας που παράγεται κατά τη διάρκεια της λειτουργίας, αποτρέποντας την υπερθέρμανση και μειώνοντας τον κίνδυνο βλάβης του εξοπλισμού ή ηλεκτρικών κινδύνων.

3.Συμπεράσματα για επικίνδυνες περιοχές: Διακόπτες αποσύνδεσης υψηλής τάσης που βρίσκονται σε επικίνδυνες περιοχές, όπως εκείνες με εύφλεκτες ή εκρηκτικές ατμόσφαιρες,πρέπει να σχεδιάζονται με κατάλληλα μέτρα προστασίαςΤα μέτρα αυτά μετριάζουν τον κίνδυνο ανάφλεξης επικίνδυνων ουσιών και εξασφαλίζουν ασφαλή λειτουργία σε τέτοια περιβάλλοντα.

4.Παρακολούθηση και συντήρηση: Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να υποβάλλονται σε τακτική εξέταση και συντήρηση για τον εντοπισμό και την αντιμετώπιση τυχόν δυνητικών προβλημάτων.Αυτό περιλαμβάνει τον έλεγχο σημάτων φθοράς, χαλαρές συνδέσεις ή διάβρωση, και να επισκευάσετε ή να αντικαταστήσετε αμέσως τυχόν κατεστραμμένα εξαρτήματα για να διατηρήσετε την ακεραιότητα και την ασφάλεια του διακόπτη.

5.Κατάλληλη επισήμανση και σήμανση: Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να φέρουν σαφή επισήμανση με κατάλληλες προειδοποιητικές πινακίδες και οδηγίες ασφαλείας.να κατανοήσουν τους πιθανούς κινδύνους, και να ακολουθούν τα κατάλληλα πρωτόκολλα ασφαλείας κατά τη λειτουργία ή την εργασία κοντά στον εξοπλισμό.



Εφαρμογή:

1.μόνωση: όταν ο διακόπτης του απομονωτήρα βρίσκεται στην ανοιχτή θέση, δημιουργεί ένα φυσικό κενό στο ηλεκτρικό κύκλωμα,που απομονώνει ηλεκτρικά το τμήμα της γραμμής μετάδοσης στις δύο πλευρές του διακόπτηΑυτό εμποδίζει τη ροή ηλεκτρικής ενέργειας μέσω της γραμμής, η οποία μπορεί να βοηθήσει στην προστασία από ζημιές στον εξοπλισμό που βρίσκεται κάτω από τον διακόπτη.

2Προστασία κατά των υπερτάσεων: Ο διακόπτης απομόνωσης χρησιμοποιείται συχνά σε συνδυασμό με τους κατασταλτές υπερτάσεων,που έχουν σχεδιαστεί για την προστασία από υπερτάσεις τάσης που προκαλούνται από κεραυνές ή άλλες ηλεκτρικές διαταραχέςΟ συνδυασμός του διακόπτη απομόνωσης και των συσσωρευτών υπερτάσεων βοηθά στην προστασία από ζημιές στον εξοπλισμό με την εκτροπή της υπερβολικής ηλεκτρικής ενέργειας μακριά από την γραμμή μεταφοράς.

3Ασφάλεια συντήρησης: Με την παροχή ορατής διακοπής στην γραμμή μετάδοσης, ο διακόπτης απομόνωσης συμβάλλει στην εξασφάλιση ότι το προσωπικό συντήρησης μπορεί να εργάζεται με ασφάλεια στην γραμμή χωρίς κίνδυνο ηλεκτροπληξίας.Αυτό βοηθά στην προστασία τόσο του εξοπλισμού όσο και των ανθρώπων που εργάζονται σε αυτό.

Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτροπαραγωγής υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.
