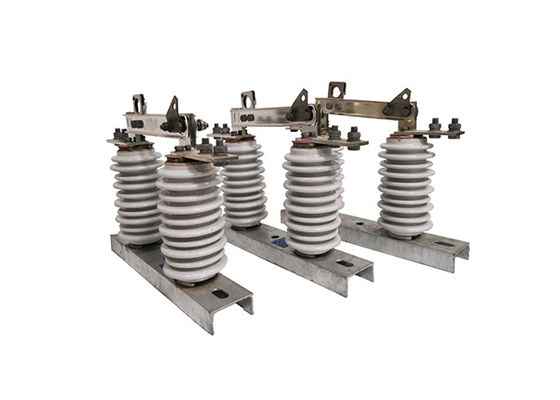

Εξωτερικός διακόπτης διακόπτη GW9-10/630A DC υψηλής τάσης ηλεκτρικός διακόπτης απομόνωσης πορσελάνης

Εξωτερικός διακόπτης διακόπτη GW9-10/630A DC υψηλής τάσης ηλεκτρικός διακόπτης απομόνωσης πορσελάνης

Περιγραφή του προϊόντος:

GW9-10/630Εξωτερικός διακόπτης διακόπτηείναι ηλεκτρικό εξοπλισμό που χρησιμοποιείται σε συστήματα μεταφοράς και διανομής ενέργειας για την απομόνωση τμήματος του ηλεκτρικού δικτύου για εργασίες συντήρησης ή επισκευής.Συνήθως εγκαθίσταται σε γραμμές ηλεκτρικής ενέργειας υψηλής τάσης ή σε υποσταθμούς και χρησιμοποιείται για την αποσύνδεση της ροής ηλεκτρικής ενέργειας σε ένα συγκεκριμένο τμήμα του δικτύου.

Λειτουργία:

GW9-10/630Εξωτερικός διακόπτης διακόπτηδιαχωρίζει το αγωγό μέρος από τη βάση χρησιμοποιώντας έναν μονωτή για να εξασφαλίσει μια κανονική απόσταση μόνωσης εργασίας και στερεώνει το αγωγό μέρος, τον μονωτή και τη βάση ως ενσωματωμένη συσκευή διακόπτη.Όταν βρίσκεται σε ανοιχτή θέση, υπάρχει ένα ορατό κενό και μια κατάλληλη απόσταση απομόνωσης σπάσματος για να αντέξει τη φυσιολογική τάση λειτουργίας.μπορεί να μεταφέρει αξιόπιστα το κανονικό ρεύμα εργασίας και το ρεύμα σφάλματος βραχυκυκλώματοςΛόγω της παρουσίας ειδικής συσκευής σβήσιμου τόξου, μπορεί να χρησιμοποιηθεί μόνο για τη διακόπτωση κυκλωμάτων με τάση αλλά χωρίς φορτίο.Οι λειτουργίες ανοίγματος και κλεισίματος πραγματοποιούνται με τη χρήση ενός μονωτικού γάντζου για να τραβήξετε ή να σπρώξετε τη στρογγυλή τρύπα στην διακόπτη, προκαλώντας την αποσύνδεση του δυναμικού αγκίστρου και τη σύνδεση του με τον στατικό αγκίστρο.

Εφαρμογή:

GW9-10/630Ο εξωτερικός διακόπτης διασύνδεσης είναι στη λειτουργία και συντήρηση των εναέριων γραμμών μεταφοράς ηλεκτρικής ενέργειας.Αυτές οι γραμμές μεταφέρουν ηλεκτρική ενέργεια υψηλής τάσης σε μεγάλες αποστάσεις και συνήθως τοποθετούνται σε ψηλούς μεταλλικούς πύργους ή στύλους.

Για την εκτέλεση εργασιών συντήρησης ή επισκευής σε εναέρια γραμμή μεταφοράς, είναι απαραίτητο να απομονωθεί το τμήμα της γραμμής όπου γίνεται η εργασία.Εδώ είναι που έρχονται σε επαφή οι εξωτερικοί διακόπτες υψηλής τάσης.- μπορεί να τοποθετηθεί ένας διακόπτης σε κάθε άκρο της γραμμής, επιτρέποντας την αποσύνδεση της γραμμής από την υπόλοιπη γραμμή.

Για παράδειγμα, αν ένα συνεργείο επισκευής χρειάζεται να αντικαταστήσει ένα κατεστραμμένο τμήμα αγωγού σε εναέριο αγωγό μετάδοσης,Θα ανοίξουν πρώτα τους εξωτερικούς διακόπτες αποσύνδεσης υψηλής τάσης στις δύο άκρες του τμήματος που πρόκειται να εργαστούνΑυτό θα απομόνωσε το τμήμα από το υπόλοιπο της γραμμής, επιτρέποντας την ασφαλή εκτέλεση των εργασιών επισκευής.

Μόλις ολοκληρωθούν οι εργασίες επισκευής, οι διακόπτες μπορούν να κλείσουν για να αποκατασταθεί η ροή ενέργειας στο επισκευασμένο τμήμα της γραμμής.Οι διακόπτες μπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων της γραμμής κατά τη διάρκεια της συνήθους συντήρησης ή των επιθεωρήσεων, ή σε περίπτωση βλάβης ή έκτακτης ανάγκης.

Τεχνικές παραμέτρους:
