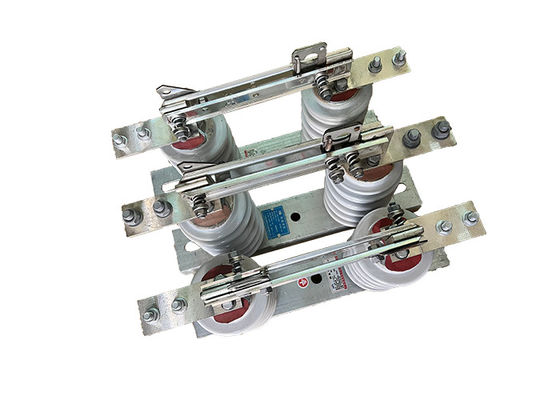

630A-1250A Υψηλής τάσης βιομηχανικός απομονωτής διακόπτης ομάδας διακόπτες αποσύνδεσης Εύκολη εγκατάσταση Χρησιμοποιείται στο σύστημα ηλεκτρικής ενέργειας
Περιγραφή του προϊόντος:
Ο διακόπτης απομόνωσης υψηλής τάσης είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται σε συστήματα ηλεκτρικής ενέργειας για την αποσύνδεση μιας ομάδας κυκλωμάτων από το υπόλοιπο του συστήματος.Συνήθως χρησιμοποιείται σε συστήματα διανομής χαμηλής τάσης για την απομόνωση μιας ομάδας κυκλωμάτων για εργασίες συντήρησης ή επισκευής.
Ο διακόπτης απομόνωσης υψηλής τάσης έχει σχεδιαστεί για να χειρίζεται πολλά κυκλώματα ταυτόχρονα, καθιστώντας τους έναν αποτελεσματικό και βολικό τρόπο απομόνωσης μιας ομάδας κυκλωμάτων.Συνήθως τοποθετούνται σε δομή στήριξης και αποτελούνται από ένα σύνολο σταθερών και κινητών επαφών που διαχωρίζονται από ένα κενό αέρα.Όταν ανοίγεται ο διακόπτης απομόνωσης υψηλής τάσης, οι επαφές διαχωρίζονται, διακόπτοντας τη ροή ρεύματος μέσα από τα κυκλώματα και απομονώνοντάς τα από το υπόλοιπο σύστημα.
Έχει επίσης σχεδιαστεί για να λειτουργεί με ασφάλεια και αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες,και υπόκεινται σε αυστηρές απαιτήσεις δοκιμών και πιστοποίησης για να διασφαλιστεί η απόδοσή τους και η ασφάλειά τουςΕίναι ένα σημαντικό συστατικό της ασφάλειας και της αξιοπιστίας του συστήματος ηλεκτροδότησης, επιτρέποντας την ασφαλή εκτέλεση εργασιών συντήρησης ή επισκευής σε μια ομάδα κυκλωμάτων χωρίς να διαταράσσεται το υπόλοιπο σύστημα.
Εφαρμογή:
1- Απομόνωση:Όταν ο διακόπτης απομόνωσης βρίσκεται στην ανοιχτή θέση, δημιουργεί ένα φυσικό κενό στο ηλεκτρικό κύκλωμα, το οποίο απομονώνει ηλεκτρικά το τμήμα της γραμμής μετάδοσης στις δύο πλευρές του διακόπτη.Αυτό εμποδίζει την ηλεκτρική ενέργεια από το να ρέει μέσω της γραμμής, η οποία μπορεί να βοηθήσει στην προστασία από ζημιές στον εξοπλισμό που βρίσκεται στα κάτω τμήματα του διακόπτη.
2Προστασία από υπερτάσεις:Ο διακόπτης απομόνωσης χρησιμοποιείται συχνά σε συνδυασμό με τους αντιεπιτακτικούς συλλέκτες, οι οποίοι έχουν σχεδιαστεί για να προστατεύουν από τις υπερεπιτάξεις τάσης που προκαλούνται από κεραυνές ή άλλες ηλεκτρικές διαταραχές.Ο συνδυασμός του διακόπτη απομόνωσης και των συσσωρευτών υπερτάσεων βοηθά στην προστασία από ζημιές στον εξοπλισμό με την εκτροπή της πλεονάζουσας ηλεκτρικής ενέργειας μακριά από την γραμμή μετάδοσης.
3.Ασφάλεια συντήρησης:Παρέχοντας μια ορατή διακοπή στη γραμμή μετάδοσης, ο διακόπτης απομόνωσης συμβάλλει στη διασφάλιση ότι το προσωπικό συντήρησης μπορεί να εργάζεται με ασφάλεια στη γραμμή χωρίς κίνδυνο ηλεκτροπληξίας.Αυτό βοηθά στην προστασία τόσο του εξοπλισμού όσο και των ανθρώπων που εργάζονται σε αυτό.
Χαρακτηριστικό:
1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.
2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης κατασκευάζονται συνήθως από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διαβρώσεις και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.
3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.
4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.
5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..
6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.
Κίνδυνοι για την ασφάλεια:
1Ηλεκτρικό σοκ: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να προκαλέσουν δυνητικά θανατηφόρο ηλεκτρικό σοκ εάν δεν χειρίζονται σωστά.Αυτό μπορεί να συμβεί εάν ο διακόπτης δεν είναι κατάλληλα απομονωμένος πριν από το άνοιγμά του ή εάν υπάρχει κάποιο πρόβλημα στον εξοπλισμό.
2Arc flash: Όταν ανοίγονται οι διακόπτες αποσύνδεσης υψηλής τάσης, μπορεί να προκύψει μια λάμψη τόξου, η οποία μπορεί να απελευθερώσει σημαντική ποσότητα ενέργειας με τη μορφή θερμότητας, φωτός και πίεσης.βλάβη των ματιών, και άλλα τραύματα.
3Αποτυχία εξοπλισμού: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να αποτύχουν εάν δεν συντηρούνται σωστά ή εάν είναι υπερφορτωμένοι.
4Περιβαλλοντικοί κίνδυνοι: Οι διακόπτες αποσύνδεσης υψηλής τάσης βρίσκονται συχνά σε εξωτερικά περιβάλλοντα, όπου μπορούν να εκτεθούν σε ακραίες καιρικές συνθήκες, όπως ισχυροί άνεμοι, ισχυρές βροχές,Και οι κεραυνοί.Οι συνθήκες αυτές μπορούν να δημιουργήσουν πρόσθετους κινδύνους ασφάλειας για το προσωπικό που λειτουργεί ή συντηρεί τον εξοπλισμό.
Τεχνικές παραμέτρους:
| Αριθμός σειράς. |
Παράμετρος |
Μονάδα |
Πληροφορίες |
| 1 |
Διορισμένη τάση |
kV |
12 |
| 2 |
Κατηγοριοποιημένο ρεύμα |
Αριθμός μοντέλου. |
(H) GW9-12 ((W)/630-20 |
Α |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Σύντομη αντοχή στο ρεύμα |
Αριθμός μοντέλου. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Κανονικό επίπεδο μόνωσης |
Ηλεκτροπληξία αντέχει τάση κορυφής |
Πολικό-Γη
(Κατάθετο και αρνητικό) |
kV |
75 |
Διαθλασμός
(Κατάθετο και αρνητικό) |
85 |
Βιομηχανική συχνότητα αντέχουν τάση
(1 λεπτό)
(Πραγματική αξία) |
Δοκιμή ξηράς/ορεκτικής δοκιμής |
Πολικό-Γη |
42 ((Καθάρα)
34 ((Βρεγμένο) |
| Διαθλασμός |
48 ((Καθάρατος) |
| 48 ((Καθάρατος) |
48 ((Καθάρατος)
40 ((Βρεσκάδα) |
| 5 |
Αντίσταση κύκλου κύριας |
Μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Χρόνος ζωής μηχανικής |
φορές |
50 |
| 50 |
| 80 |
