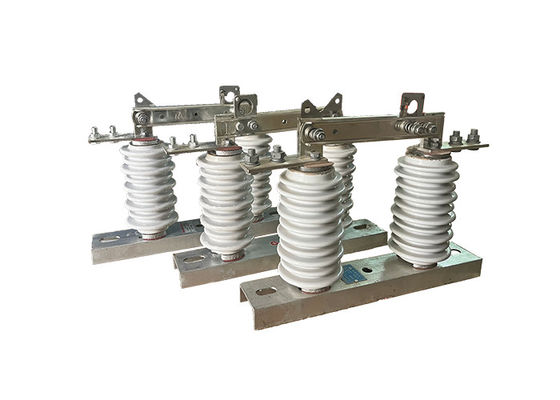

Υπερφόρτωση Υψηλής τάσης Απομόνωση Επικοινωνία Επικοινωνία Επικοινωνία Ηλεκτρική λειτουργία Βιομηχανικό υποσταθμό Χρησιμοποιείται

Υπερφόρτωση Υψηλής τάσης Απομόνωση Επικοινωνία Επικοινωνία Επικοινωνία Ηλεκτρική λειτουργία Βιομηχανικό υποσταθμό Χρησιμοποιείται

Περιγραφή του προϊόντος:

Οι διακόπτες απομόνωσης υψηλής τάσης χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαταστάνονται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Συνεπώς, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.

Οι διακόπτες απομόνωσης υψηλής τάσης υπάρχουν σε διαφορετικούς τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ενώ άλλα είναι κατάλληλα για εξωτερική χρήσηΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργούν εξ αποστάσεως.

Εκτός από την πρωταρχική τους λειτουργία απομόνωσης κυκλωμάτων, οι διακόπτες απομόνωσης έχουν επίσης άλλα σημαντικά χαρακτηριστικά, όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοικτή ή κλειστή),και διασφάλιση ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.

Εφαρμογή

1.Δίκτυα ηλεκτρικής ενέργειας: Ο εναέριος διακόπτης κάθετου απομονωτή υψηλής τάσης είναι ένα κρίσιμο συστατικό στα δίκτυα ηλεκτρικής ενέργειας, όπου χρησιμοποιείται για την απομόνωση τμημάτων της γραμμής μεταφοράς για συντήρηση ή επισκευή.Αυτό συμβάλλει στη διασφάλιση της λειτουργίας και της αξιοπιστίας του δικτύου ηλεκτρικής ενέργειας, ακόμη και κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.

2.Ηλεκτρικοί υποσταθμοί: Ο άνω υψηλής τάσης κατακόρυφος διακόπτης απομόνωσης χρησιμοποιείται επίσης συνήθως σε ηλεκτρικούς υποσταθμούς,όταν χρησιμοποιείται για την απομόνωση μεμονωμένων μετασχηματιστών ή άλλου εξοπλισμού για συντήρηση ή επισκευήΑυτό συμβάλλει στην εξασφάλιση της λειτουργίας και της αξιοπιστίας του υποσταθμού, ακόμη και κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.

3Συστήματα ανανεώσιμης ενέργειας: Ο εναέριος διακόπτης κάθετου απομονωτή υψηλής τάσης χρησιμοποιείται επίσης σε συστήματα ανανεώσιμης ενέργειας, όπως σταθμοί αιολικής και ηλιακής ενέργειας,για την απομόνωση τμημάτων της γραμμής μεταφοράς για συντήρηση ή επισκευήΑυτό συμβάλλει στη διασφάλιση ότι το σύστημα ανανεώσιμων πηγών ενέργειας παραμένει λειτουργικό και αξιόπιστο, ακόμη και κατά τη διάρκεια των δραστηριοτήτων συντήρησης ή επισκευής.

Λειτουργία:

Ο διακόπτης απομόνωσης υψηλής τάσης διαχωρίζει το αγωγό μέρος από τη βάση χρησιμοποιώντας έναν μονωτή για να εξασφαλίσει μια κανονική απόσταση απομόνωσης εργασίας και να σταθεροποιήσει το αγωγό μέρος, τον μονωτή,και βάση ως ολοκληρωμένη συσκευή διακόπτηΌταν βρίσκεται σε ανοιχτή θέση, υπάρχει ένα ορατό κενό και μια κατάλληλη απόσταση απομόνωσης σπάσματος για να αντέξει τη φυσιολογική τάση λειτουργίας.μπορεί να μεταφέρει αξιόπιστα το κανονικό ρεύμα εργασίας και το ρεύμα σφάλματος βραχυκυκλώματοςΛόγω της παρουσίας ειδικής συσκευής σβήσεως τόξου, μπορεί να χρησιμοποιηθεί μόνο για τη διακόπτωση κυκλωμάτων με τάση αλλά χωρίς φορτίο.Οι λειτουργίες ανοίγματος και κλεισίματος πραγματοποιούνται με τη χρήση ενός μονωτικού γάντζου για να τραβήξετε ή να σπρώξετε τη στρογγυλή τρύπα στην διακόπτη, προκαλώντας την αποσύνδεση του δυναμικού αγκίστρου και τη σύνδεση του με τον στατικό αγκίστρο.

Κατάσταση:

1Το μέγιστο υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 μέτρα.
2Η θερμοκρασία του αέρα δεν πρέπει να υπερβαίνει τους +40'C και σε γενικές περιοχές δεν πρέπει να πέφτει κάτω από -30'C. Στις περιοχές του Παράμου δεν πρέπει να πέφτει κάτω από -40'C.
3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τα 700Pa, που αντιστοιχούν σε ταχύτητα ανέμου 34m/s.
4Ο απομονωτής θα πρέπει να αντέχει σεισμούς μέχρι 8 βαθμών.
5Ο απομονωτής πρέπει να τοποθετείται σε θέση όπου δεν υπάρχουν συχνές έντονες δονήσεις.
6Για τους απομονωτές συνηθισμένου τύπου, πρέπει να φυλάσσονται μακριά από αέρια, καπνό, χημικές αποθέσεις, ομίχλη αλατιού, σκόνη,και άλλα εκρηκτικά και διαβρωτικά υλικά που μπορούν να επηρεάσουν σοβαρά την μονόκλιση και την αγωγιμότητα του μονωτή.
7Οι απομονωτές τύπου αδιάβροχων ρύπων είναι κατάλληλοι για χρήση σε πολύ βρώμικες περιοχές αγωγών, αλλά δεν πρέπει να εγκατασταθούν σε περιοχές με εκρηκτικά ή πυροδοτικά υλικά.

Τεχνικές παραμέτρους:
