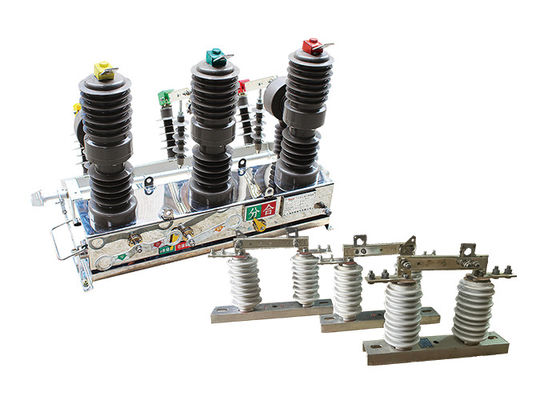

ΖW32-12 σειρά στύλος τοποθετημένο αυτόματο διακόπτη ευκολότερη λειτουργία GB1984 / GB11022 με εξωτερικό διακόπτη αποσύνδεσης

ΖW32-12 σειρά στύλος τοποθετημένο αυτόματο διακόπτη ευκολότερη λειτουργία GB1984 / GB11022 με εξωτερικό διακόπτη αποσύνδεσης

Περιγραφή του προϊόντος:

Ο διακόπτης κυκλώματος ZW32-12 είναι ένας σταθερός τάσης 12KV, τριστάσης AC 50Hz εξοπλισμός εξωτερικής διανομής.ρεύμα υπερφόρτωσης και ρεύμα βραχυκυκλώματοςΤο μοντέλο χρησιμότητας είναι κατάλληλο για την προστασία και τον έλεγχο στο σύστημα διανομής των υποσταθμών και των βιομηχανικών και μεταλλευτικών επιχειρήσεων,και τα μέρη όπου το αγροτικό δίκτυο ηλεκτρικής ενέργειας λειτουργεί συχνάΜπορεί επίσης να λειτουργήσει το διαχωρισμένο διακόπτη του δικτύου ηλεκτρικής ενέργειας και μετά την εγκατάσταση του ελεγκτή, μπορεί να συνειδητοποιήσει τον αυτοματισμό του δικτύου διανομής.

Ο διακόπτης αποσύνδεσης υψηλής τάσης GW9-10 είναι ένας ηλεκτρικός διακόπτης που έχει σχεδιαστεί για την απομόνωση τμήματος ενός ηλεκτρικού δικτύου ή συστήματος από το υπόλοιπο του συστήματος για σκοπούς συντήρησης ή επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό κανονικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερστροφή.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

διπλή επίδραση της χρήσης όταν οι διακόπτες κυκλοφορίας χρησιμοποιούνD με αποκόλληση απομόνωσης!!

Δομή:

1Φρέμα: Το πλαίσιο χρησιμεύει ως το κύριο δομικό στοιχείο του διακόπτη, παρέχοντας υποστήριξη και στέγαση για τα εσωτερικά στοιχεία.

2Συστατικά που μεταφέρουν ρεύμα: Αυτά τα συστατικά περιλαμβάνουν τις επαφές, τους αγωγούς και τα μέρη που μεταφέρουν ρεύμα που σχηματίζουν την ηλεκτρική πορεία μέσω του διακόπτη.Είναι υπεύθυνοι για τη διενέργεια και τη διακοπή της ροής του ρεύματος.

3Συγκρότημα μόνιμου μαγνήτη: Η συγκρότηση μόνιμου μαγνήτη είναι ένα κρίσιμο συστατικό του διακόπτη.Αποτελείται από μόνιμους μαγνήτες που παράγουν ένα μαγνητικό πεδίο για να ελέγχει την ενεργοποίηση του διακόπτηΟι μαγνήτες τοποθετούνται προσεκτικά ώστε να παρέχουν την επιθυμητή μαγνητική δύναμη για αποτελεσματική και ακριβή λειτουργία.

4Μηχανισμός εκτόξευσης: Ο μηχανισμός εκτόξευσης είναι υπεύθυνος για την έναρξη του ανοίγματος του διακόπτη όταν ανιχνεύεται ελάττωμα ή κατάσταση υπερφόρτωσης.Σε ένα έξυπνο μόνιμο μαγνητικό διακόπτη, ο μηχανισμός ενεργοποίησης έχει σχεδιαστεί για να ανταποκρίνεται γρήγορα και με ακρίβεια στα σήματα βλάβης που λαμβάνονται από το έξυπνο σύστημα ελέγχου.

5.Έξυπνο Σύστημα Ελέγχου: Το έξυπνο σύστημα ελέγχου είναι ο εγκέφαλος του διακόπτη.και άλλα ηλεκτρονικά εξαρτήματα που παρακολουθούν τις ηλεκτρικές παραμέτρουςΤο σύστημα ελέγχου μπορεί επίσης να διαθέτει διεπαφές επικοινωνίας για απομακρυσμένη παρακολούθηση, καταγραφή δεδομένων,και ενσωμάτωση με άλλα συστήματα.

6Βοηθητικά εξαρτήματα: Σε ένα έξυπνο μόνιμο μαγνητικό διακόπτη μπορεί να υπάρχουν διάφορα βοηθητικά εξαρτήματα, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.Αυτά μπορούν να περιλαμβάνουν δείκτες, βοηθητικές επαφές για σκοπούς σηματοδότησης και ελέγχου, μηχανικές κλειδαριές και τερματικά για εξωτερικές συνδέσεις καλωδίωσης.

7Περιβλήματα: Ο διακόπτης κυκλώματος είναι συνήθως κλεισμένος μέσα σε ένα περίβλημα για να παρέχει προστασία από περιβαλλοντικούς παράγοντες, όπως σκόνη, υγρασία και φυσική βλάβη.Το περίβλημα μπορεί να είναι κατασκευασμένο από ανθεκτικά υλικά όπως μέταλλο ή υψηλής ποιότητας πλαστικά.

Χαρακτηριστικό:

1Τριφογενής πλήρως κλειστή δομή τύπου πυλώνα με υψηλή απόδοση σφράγισης.

Α. Σταθερή και αξιόπιστη απόδοση σπάσματος, χωρίς κίνδυνο καύσης ή έκρηξης, χωρίς συντήρηση, μικρού μεγέθους, ελαφρού βάρους και μακράς διάρκειας ζωής.

Β.Υψηλή απόδοση στην πρόληψη της υγρασίας και της δροσιάς, ιδιαίτερα κατάλληλη για χρήση σε κρύες ή υγρές περιοχές.

Γ. Εισαγόμενα υλικά με καλή απόδοση μόνωσης, αντοχή σε υψηλές θερμοκρασίες, αντοχή σε υπεριώδεις ακτίνες και αντοχή στην γήρανση.

2.Αποτελεσματικός και αξιόπιστος μικροσκοπικός μηχανισμός λειτουργίας ελαστικών.

Α. Ο κινητήρας αποθήκευσης ενέργειας έχει χαμηλή κατανάλωση ενέργειας για τις λειτουργίες ανοίγματος και κλεισίματος· ο μηχανισμός υιοθετεί μέθοδο άμεσης μετάδοσης με λιγότερα εξαρτήματα, με αποτέλεσμα υψηλή αξιοπιστία.

Β. Ο μηχανισμός λειτουργίας τοποθετείται σε σφραγισμένο κουτί για την αποτελεσματική πρόληψη της σκουριάς και τη βελτίωση της αξιοπιστίας του μηχανισμού.

3- Εύκολο και ευέλικτο χειρισμό και ελεύθερη συνδυαστική απόδοση.

Α. Μπορεί να λειτουργεί με το χέρι για σπάσιμο ή με ηλεκτρική λειτουργία για άνοιγμα και κλείσιμο, καθώς και να ελέγχεται εξ αποστάσεως από απομακρυσμένη θέση.

Β. Μπορεί να συνδυαστεί με έναν ευφυή ελεγκτή για την αυτοματοποίηση της διανομής ή να συνδυαστεί με έναν ελεγκτή επανακλείδωσης για να σχηματιστεί ένας αυτόματος επανακλείδωσης ή διαχωρισμού.

Γ. Μπορεί να είναι εξοπλισμένο με μετασχηματιστές ρεύματος δύο ή τριών φάσεων για την προστασία από υπερεύματα ή βραχυκυκλώματα.

Δ.Μπορεί να παρέχει σήματα απόκτησης ρεύματος για έξυπνους ελεγκτές και μπορεί να είναι εξοπλισμένος με μετασχηματιστές μετρήσεων ρεύματος σύμφωνα με τις απαιτήσεις του χρήστη.

Ε.Μπορεί να είναι εξοπλισμένο με διακόπτη απομόνωσης τριών φάσεων με ενσωματωμένη συσκευή απομόνωσης κατά της κακής λειτουργίας.Μπορεί επίσης να τοποθετηθεί με μονωτές πυλώνων συρρίκνωσης για εύκολη συντήρηση..

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3.Αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω της ικανότητάς του να αντέχει σε συχνές λειτουργίες, ο διακόπτης κενού είναι κατάλληλος για εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.επιτρέποντας την αποτελεσματική κατανομή του δικτύου ηλεκτρικής ενέργειαςΕπιπλέον, όταν είναι εξοπλισμένο με ελεγκτή, επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

4Εμπορικά κτίρια: Ο διακόπτης κενού χρησιμοποιείται επίσης σε εμπορικά κτίρια για τη διανομή και την προστασία της ενέργειας.την πρόληψη ζημιών στον εξοπλισμό και την ελαχιστοποίηση του χρόνου στάσιμης λειτουργίας.

Τεχνική παράμετρος:

ZW32-12

GW9-10
