Τρεις φάσεις 50Hz Στύλος τοποθετημένος διακόπτης υψηλής τάσης υψηλή απόδοση

Μεταβλητή τροχιάς υψηλής τάσης υψηλής απόδοσης με έξυπνο ελεγκτή

Περιγραφή του προϊόντος:

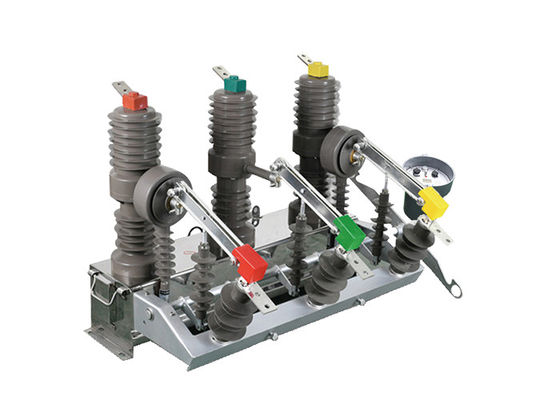

Ο διακόπτης κυκλώματος ZW32-12 είναι ένας ανθεκτικός εξοπλισμός διανομής που έχει σχεδιαστεί για εξωτερικές εφαρμογές.Αυτός ο διακόπτης κυκλώματος χρησιμοποιείται κυρίως για να διακόψει και να κλείσει το ρεύμα φορτίου, ρεύμα υπερφόρτωσης και ρεύμα βραχυκύκλωσης σε ηλεκτρονικά συστήματα.

Ένα από τα βασικά πλεονεκτήματα του διακόπτη κύκλου ZW32-12 είναι η ευελιξία του. Βρίσκει εκτεταμένη χρήση σε διάφορα περιβάλλοντα, συμπεριλαμβανομένων των υποσταθμών, των συστημάτων διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων,και αγροτικά ηλεκτρικά δίκτυαΑυτό το καθιστά κατάλληλη επιλογή για ένα ευρύ φάσμα εφαρμογών προστασίας και ελέγχου.

Επιπλέον, ο διακόπτης κύκλου ZW32-12 μπορεί να χρησιμεύσει ως διατομευτικός διακόπτης, επιτρέποντας την αποτελεσματική λειτουργία του δικτύου ηλεκτρικής ενέργειας.ειδικά τμήματα ενός δικτύου διανομής μπορούν να απομονωθούν για σκοπούς συντήρησης ή διαχείρισης σφαλμάτων.

Για την περαιτέρω βελτίωση της λειτουργικότητάς του, ο διακόπτης κύκλου ZW32-12 μπορεί να ενσωματωθεί σε έναν ελεγκτή.διευκόλυνση του τηλεχειρισμούΗ λειτουργία αυτή συμβάλλει στη συνολική αποτελεσματικότητα και αξιοπιστία του δικτύου διανομής.

Εισαγωγή του ελεγκτή:

Ο ελεγκτής υποστηρίζει την επικοινωνία μέσω μιας 485/232 διεπαφής, η οποία επιτρέπει την απομακρυσμένη παρακολούθηση και έλεγχο.

Όταν ανιχνεύεται ένας βαρύς διακόπτης, η συσκευή επιταχύνει αυτόματα τη διαδικασία ενεργοποίησης σε περίπτωση μόνιμης βλάβης.

Απομακρυσμένο/χειροκίνητο κλείσιμο και επανακλείσιμο: Ο χρήστης έχει τη δυνατότητα να κλείσει και να ξανακλείσει το κύκλωμα εξ αποστάσεως ή με το χέρι.εάν ο χρήστης ξεχάσει να αφαιρέσει τον διακόπτη γείωσης κατά την αποκατάσταση της ισχύος μετά την επισκευή μιας γραμμής, η συσκευή μπορεί να επιταχύνει τη διαδικασία αποσύνδεσης για να διασφαλίσει την ασφάλεια.

Αυτό το χαρακτηριστικό παρέχει ευελιξία στον καθορισμό της κατάλληλης καθυστέρησης πριν από το επανακλεισμό του κυκλώματος μετά από σφάλμα.

Το κύκλωμα κλεισίματος άλματος του ελεγκτή ενσωματώνει σχεδιασμό κατά της κακής λειτουργίας.

Ο ελεγκτής μπορεί να κάνει διάκριση μεταξύ σφαλμάτων εντός ζώνης και εκτός ζώνης με βάση το ρεύμα μηδενικής ακολουθίας.Αυτή η δυνατότητα βοηθά στην αναγνώριση της τοποθεσίας των σφαλμάτων και επιτρέπει πιο στοχευμένη αντιμετώπιση προβλημάτων και συντήρηση.

Πρόληψη της ακατάλληλης λειτουργίας: Ο διακόπτης τηλεχειρισμού έχει σχεδιαστεί για την πρόληψη ακατάλληλων λειτουργιών.μειώνοντας έτσι τον κίνδυνο ακούσιων ενεργειών.

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3. Νοσοκομεία και εγκαταστάσεις υγειονομικής περίθαλψης: Ο διακόπτης κυκλώματος κενού ZW32-12 χρησιμοποιείται σε νοσοκομεία και εγκαταστάσεις υγειονομικής περίθαλψης για την προστασία ηλεκτρικών συστημάτων και ιατρικού εξοπλισμού.Παρέχει αξιόπιστη διακοπή κυκλώματος και προστασία από πιθανούς κινδύνους, διασφαλίζοντας τη συνεχή λειτουργία των κρίσιμων ιατρικών υπηρεσιών.

4Εμπορικά και οικιστικά κτίρια: Ο διακόπτης ηλεκτρικού κυκλώματος υπό κενό χρησιμοποιείται σε εμπορικά και οικιστικά κτίρια για την ηλεκτρική διανομή και προστασία.Εξασφαλίζει την ασφάλεια των ηλεκτρικών συστημάτων, αποτρέποντας υπερφόρτωση και βραχυκυκλώματα και ελαχιστοποιώντας τον κίνδυνο ηλεκτρικών πυρκαγιών.

5Εφαρμογές έξυπνου δικτύου: Οι ικανότητες έξυπνου ελέγχου του διακόπτη τον καθιστούν συμβατό με εφαρμογές έξυπνου δικτύου.Μπορεί να ενσωματωθεί σε συστήματα έξυπνου δικτύου για την ελεγχόμενη από απόσταση, διάγνωση σφαλμάτων και διαχείριση φορτίου, συμβάλλοντας στη συνολική αποτελεσματικότητα και αξιοπιστία του δικτύου.

6Σταθμοί φόρτισης ηλεκτρικών οχημάτων: Με την αυξανόμενη υιοθέτηση ηλεκτρικών οχημάτων (EV), ο ευφυής μόνιμος μαγνητικός διακόπτης κυκλωμάτων μπορεί να χρησιμοποιηθεί σε σταθμούς φόρτισης EV.Παρέχει γρήγορη και ακριβή προστασία από υπερστροφές και βραχυκυκλώματα, εξασφαλίζοντας ασφαλείς και αξιόπιστες λειτουργίες φόρτισης.

Δομή:

1Φρέμα: Το πλαίσιο χρησιμεύει ως το κύριο δομικό στοιχείο του διακόπτη, παρέχοντας υποστήριξη και στέγαση για τα εσωτερικά στοιχεία.

2Συστατικά που μεταφέρουν ρεύμα: Αυτά τα συστατικά περιλαμβάνουν τις επαφές, τους αγωγούς και τα μέρη που μεταφέρουν ρεύμα που σχηματίζουν την ηλεκτρική πορεία μέσω του διακόπτη.Είναι υπεύθυνοι για τη διενέργεια και τη διακοπή της ροής του ρεύματος.

3Συγκρότημα μόνιμου μαγνήτη: Η συγκρότηση μόνιμου μαγνήτη είναι ένα κρίσιμο συστατικό του διακόπτη.Αποτελείται από μόνιμους μαγνήτες που παράγουν ένα μαγνητικό πεδίο για να ελέγχει την ενεργοποίηση του διακόπτη.Οι μαγνήτες τοποθετούνται προσεκτικά ώστε να παρέχουν την επιθυμητή μαγνητική δύναμη για αποτελεσματική και ακριβή λειτουργία.

4Μηχανισμός εκτόξευσης: Ο μηχανισμός εκτόξευσης είναι υπεύθυνος για την έναρξη του ανοίγματος του διακόπτη όταν ανιχνεύεται σφάλμα ή κατάσταση υπερφόρτωσης.Σε ένα έξυπνο μόνιμο μαγνητικό διακόπτη, ο μηχανισμός ενεργοποίησης έχει σχεδιαστεί για να ανταποκρίνεται γρήγορα και με ακρίβεια στα σήματα βλάβης που λαμβάνονται από το έξυπνο σύστημα ελέγχου.

5.Έξυπνο Σύστημα Ελέγχου: Το έξυπνο σύστημα ελέγχου είναι ο εγκέφαλος του διακόπτη.και άλλα ηλεκτρονικά εξαρτήματα που παρακολουθούν τις ηλεκτρικές παραμέτρουςΤο σύστημα ελέγχου μπορεί επίσης να διαθέτει διεπαφές επικοινωνίας για απομακρυσμένη παρακολούθηση, καταγραφή δεδομένων,και ενσωμάτωση με άλλα συστήματα.

6Βοηθητικά εξαρτήματα: Σε ένα έξυπνο μόνιμο μαγνητικό διακόπτη μπορεί να υπάρχουν διάφορα βοηθητικά εξαρτήματα, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.Αυτά μπορούν να περιλαμβάνουν δείκτες, βοηθητικές επαφές για σκοπούς σηματοδότησης και ελέγχου, μηχανικές κλειδαριές και τερματικά για εξωτερικές συνδέσεις καλωδίωσης.

7Περιβλήματα: Ο διακόπτης κυκλώματος είναι συνήθως κλεισμένος μέσα σε ένα περίβλημα για να παρέχει προστασία από περιβαλλοντικούς παράγοντες, όπως σκόνη, υγρασία και φυσική βλάβη.Το περίβλημα μπορεί να είναι κατασκευασμένο από ανθεκτικά υλικά όπως μέταλλο ή υψηλής ποιότητας πλαστικά.

Κατάσταση:

1Υψόμετρο όχι μεγαλύτερο από 2000 μέτρα·

2.Θερμοκρασία αέρα περιβάλλοντος: -45 ° C ~ + 40 ° C. Ημερήσια διαφορά θερμοκρασίας: 25 ° C.

3.Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m / s

4.Καμία εύφλεκτη, εκρηκτική επικίνδυνη χημική διάβρωση και βίαιοι τόποι δονήσεων.

Τεχνική παράμετρος:
