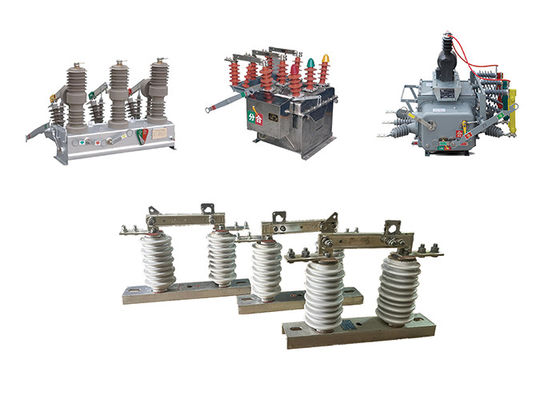

Κεραμικός εξωτερικός διακόπτης διακόπτη 1000A γκρι χρώμα για διακοπή ή σύνδεση που χρησιμοποιείται με εξωτερικό διακόπτη κυκλώματος κενού
Περιγραφή του προϊόντος:
Οι εξωτερικοί διακόπτες αποσύνδεσης χρησιμοποιούνται πράγματι σε συστήματα μεταφοράς και διανομής ενέργειας υψηλής τάσης για την αποσύνδεση κυκλωμάτων από τις πηγές ενέργειας τους για λόγους συντήρησης ή επισκευής.Παρέχουν ένα μέσο για την απομόνωση του κυκλώματος από την παροχή ενέργειας, επιτρέποντας στους εργαζόμενους να εκτελούν με ασφάλεια τις εργασίες τους χωρίς τον κίνδυνο ηλεκτροπληξίας.
Η λειτουργία ενός εξωτερικού διακόπτη αποσύνδεσης περιλαμβάνει έναν περιστρεφόμενο πόλο που ελέγχει το άνοιγμα και το κλείσιμο της λεπίδας ή της επαφής του διακόπτη.η λεπίδα μπορεί να ενεργοποιηθεί ή να αποσυνδεθείΟ μηχανισμός αυτός επιτρέπει τη χειροκίνητη και ορατή ένδειξη της κατάστασης του διακόπτη.
Για να διασφαλιστεί η ασφάλεια του χειριστή, ο πόλος του διακόπτη αποσύνδεσης είναι συνήθως κατασκευασμένος από μη αγωγό υλικό, όπως υαλωσίδηρα ή σύνθετα υλικά,που παρέχει μόνωση κατά της υψηλής τάσης που υπάρχει στο σύστημαΑυτή η μόνωση προστατεύει τον χειριστή από ηλεκτροπληξία κατά τη λειτουργία του διακόπτη.
Οι εξωτερικοί διακόπτες αποσύνδεσης είναι διαθέσιμοι σε διάφορα σχέδια και μεγέθη για να φιλοξενήσουν διαφορετικές τάσεις και ρεύματα των κυκλωμάτων που ελέγχουν.Συνήθως τοποθετούνται σε στύλους ή δομές σε εξωτερικούς χώρουςΣε συνδυασμό με άλλες προστατευτικές συσκευές όπως διακόπτες κυκλωμάτων και ασφάλειες,Οι διακόπτες αποσυνδέσεως συμβάλλουν στη συνολική ασφάλεια και αξιοπιστία του ηλεκτρικού συστήματος παρέχοντας ένα μέσο απομόνωσης και προστασίας..
Χαρακτηριστικό:
1Απομόνωση: Ο διακόπτης χρησιμοποιείται για την απομόνωση μιας μονοφασικής μονάδας του συστήματος ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή επισκευής.
2.Αύξηση τάσης: Αυτοί οι διακόπτες είναι σχεδιασμένοι για να χειρίζονται υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από λίγα κιλοβόλτ έως αρκετές εκατοντάδες κιλοβόλτ.
3Ο χειριστής πρέπει να έχει εκπαιδευτεί για την ασφαλή λειτουργία του διακόπτη.
4Οπτικοί δείκτες: Μερικοί διακόπτες έχουν οπτικούς δείκτες που δείχνουν αν ο διακόπτης είναι ανοικτός ή κλειστός, διευκολύνοντας τους χειριστές να γνωρίζουν την κατάσταση του κυκλώματος.
5.Ανθεκτικότητα: Αυτοί οι διακόπτες έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, υγρασία και διαβρωτικές ουσίες.
6Τεχνικά χαρακτηριστικά ασφαλείας: Ο διακόπτης έχει σχεδιαστεί με χαρακτηριστικά ασφαλείας που προστατεύουν τους χειριστές από ηλεκτρικούς κινδύνους, όπως μονωτικά υλικά που αποτρέπουν την τυχαία επαφή με ενεργά μέρη.
7.Συμπληκτικό μέγεθος: Οι μονοφασικοί διακόπτες απομόνωσης υψηλής τάσης είναι συνήθως συμπαγούς μεγέθους και μπορούν να εγκατασταθούν σε στενούς χώρους.
Δομή:
1.Σώμα μονωτή πορσελάνης: Το σώμα μονωτή είναι το κύριο συστατικό του μονωτή και συνήθως κατασκευάζεται από υψηλής αντοχής πορσελάνη.Έχει σχεδιαστεί για να παρέχει ηλεκτρική μόνωση μεταξύ του αγωγού και της υποστηρικτικής δομής, και διαμορφώνεται στο επιθυμητό σχήμα και μέγεθος.
2Μεταλλικά εξαρτήματα: Τα μεταλλικά εξαρτήματα συνδέονται με το σώμα του μονωτήρα και παρέχουν ένα μέσο σύνδεσης του μονωτήρα με τον αγωγό και τη δομή υποστήριξης.Συνήθως κατασκευάζονται από γαλβανισμένο χάλυβα ή άλλο ανθεκτικό στη διάβρωση υλικό, και μπορεί να σχεδιάζονται με ειδικά χαρακτηριστικά όπως διαχωριστικά ή αρθρώσεις σφαίρας και υποδομής για εύκολη εγκατάσταση.
3.Συνδυασμός σφράγισης: Χρησιμοποιείται συνδυασμός σφράγισης για να σφραγίσει τη σύνδεση μεταξύ του σώματος του μονωτή και των μεταλλικών εξαρτημάτων, εμποδίζοντας την είσοδο υγρασίας και ρύπων στο εσωτερικό του μονωτή.
4Εργαλεία: Εργαλεία όπως βίδες, νάτσες και πλέγματα χρησιμοποιούνται για να στερεώσουν τα μεταλλικά εξαρτήματα στο σώμα του μονωτή και τη δομή υποστήριξης.
Κεπάσματα προσαρμογής: Τα καπάκια προσαρμογής χρησιμοποιούνται για την προστασία των μεταλλικών εξαρτημάτων από διάβρωση και βλάβη και μπορεί να είναι κατασκευασμένα από πλαστικό ή άλλα υλικά.
5.Περαιτέρω χαρακτηριστικά: Ανάλογα με την ειδική εφαρμογή, οι ηλεκτρικοί απομονωτές υψηλής τάσης από πορσελάνη μπορούν να σχεδιαστούν με πρόσθετα χαρακτηριστικά όπως μονωτικά φραγμούς, καμάρες τόξου,και γήινοι διακόπτες για τη βελτίωση της απόδοσης και της ασφάλειας τους.
Λειτουργία:
1 Παρασκευή:Πριν από τη λειτουργία του διακόπτη, το κύκλωμα πρέπει να αποσυνδεθεί και να γείρεται σωστά για να αποφευχθούν οι ηλεκτρικοί κίνδυνοι.
2 Κλείσιμο του διακόπτη:Για να κλείσει ο διακόπτης, ο χειριστής μετακινεί με το χέρι ή εξ αποστάσεως τη λαβή του διακόπτη ή τον μοχλό ελέγχου στην κλειστή θέση.επιτρέποντας το ρεύμα να ρέει στο κύκλωμα.
3 Ανοίγω το διακόπτη:Για να ανοίξει ο διακόπτης, ο χειριστής μετακινεί χειροκίνητα ή εξ αποστάσεως την λαβή του διακόπτη ή τον μοχλό ελέγχου στην ανοιχτή θέση.διακοπή της ροής ρεύματος.
4 Διαχείριση τόξου:Όταν ανοίγεται ο διακόπτης, μπορεί να προκύψει ηλεκτρικό τόξο μεταξύ των επαφών, το οποίο μπορεί να είναι επικίνδυνο και να προκαλέσει βλάβη στον διακόπτη.ο διακόπτης μπορεί να είναι εξοπλισμένος με συσκευές, όπως καλώδια τόξου ή σπείρες εκρήξεως.
5 Ασφάλεια:Οι χειριστές των διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να ακολουθούν κατάλληλες διαδικασίες ασφαλείας για την πρόληψη των κινδύνων από ηλεκτρικό ρεύμα.και μετά από διαδικασίες κλεισίματος/ετικέτας.
Εφαρμογή:
Απομόνωση κυκλώματος: Οι διακόπτες απομόνωσης υψηλής τάσης χρησιμοποιούνται για την απομόνωση τμήματος ενός κυκλώματος υψηλής τάσης για σκοπούς συντήρησης, επισκευής ή δοκιμής.το τμήμα μπορεί να αποσυνδεθεί αποτελεσματικά από το υπόλοιπο σύστημα, επιτρέποντας την ασφαλή εκτέλεση των εργασιών.
Επικοινωνία φορτίου: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν να χρησιμοποιηθούν ως διακόπτες φορτίου για τον έλεγχο της ροής ηλεκτρικής ενέργειας σε ένα κύκλωμα.Είναι ιδιαίτερα χρήσιμα σε περιπτώσεις όπου το φορτίο είναι σχετικά μικρό και δεν απαιτεί διακόπτη ή ασφάλεια.
Προστασία υπερυψωμένων γραμμών: Οι διακόπτες απομόνωσης υψηλής τάσης συχνά τοποθετούνται στους υπερυψωμένους γραμμούς ηλεκτρικής ενέργειας για να παρέχουν προστασία από κεραυνές και άλλες ηλεκτρικές διαταραχές.Απομονώνοντας ένα τμήμα της γραμμής, ο διακόπτης μπορεί να βοηθήσει στην πρόληψη ζημιών στον εξοπλισμό και να μειώσει τον κίνδυνο διακοπών ρεύματος.
Προστασία μετασχηματιστή: Οι διακόπτες απομόνωσης υψηλής τάσης χρησιμοποιούνται επίσης για την προστασία των μετασχηματιστών απομονώνοντάς τους από το ηλεκτρικό δίκτυο σε περίπτωση βλάβης ή υπερφόρτωσης.ο μετασχηματιστής μπορεί να αποσυνδεθεί από το δίκτυο, αποτρέποντας τη βλάβη του μετασχηματιστή και άλλων εξοπλισμών.
Κατάσταση:
1Το μέγιστο υψόμετρο στην καθορισμένη περιοχή δεν υπερβαίνει τα 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.
2Η θερμοκρασία του αέρα έχει ορισμένα όρια. Η μέγιστη θερμοκρασία δεν πρέπει να υπερβαίνει τους +40°C και η ελάχιστη θερμοκρασία μπορεί να διαφέρει ανάλογα με την συγκεκριμένη περιοχή.η ελάχιστη θερμοκρασία δεν πρέπει να πέφτει κάτω από -30°C, ενώ στις περιοχές Paramos, δεν θα πρέπει να πέσει κάτω από -40°C.
3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τους 700 Pascal (Pa), που αντιστοιχεί σε ταχύτητα ανέμου περίπου 34 μέτρα ανά δευτερόλεπτο.Αυτό το όριο εξασφαλίζει ότι ο εξοπλισμός μπορεί να αντέξει τη δύναμη που ασκεί ο άνεμος χωρίς να θίγεται η λειτουργικότητά του ή η δομική του ακεραιότητα..
4Η ένταση του σεισμού δεν πρέπει να υπερβαίνει τους 8 βαθμούς.Η ειδική κλίμακα που χρησιμοποιείται για τη μέτρηση της έντασης του σεισμού μπορεί να εξαρτάται από την περιοχή ή τη χώρα.
5Το εργασιακό περιβάλλον πρέπει να είναι απαλλαγμένο από συχνές έντονες δονήσεις.Οι υπερβολικές δονήσεις μπορούν να επηρεάσουν τις επιδόσεις και τη διάρκεια ζωής του απομονωτή.
6Οι απομονωτές συνηθισμένου τύπου θα πρέπει να τοποθετούνται σε χώρους μακριά από αέρια, καπνό, χημικές εναποθέσεις, ομίχλη αλατιού, σκόνη και άλλες εκρηκτικές ή διαβρωτικές ουσίες.Τα υλικά αυτά μπορούν να έχουν επιζήμιες επιπτώσεις στην μόνωση και την αγωγιμότητα του μονωτή, ενδεχομένως να θέσει σε κίνδυνο τις επιδόσεις και την ασφάλειά του.
7Οι απομονωτές τύπου αδιάβροχων είναι σχεδιασμένοι για χρήση σε περιοχές με σοβαρή μόλυνση.δεν πρέπει να υπάρχουν εκρηκτικές ουσίες ή υλικά που μπορούν να προκαλέσουν πυρκαγιάΗ απαίτηση αυτή εξασφαλίζει ότι ο απομονωτής παραμένει ασφαλής και λειτουργικός παρά τις δύσκολες περιβαλλοντικές συνθήκες.
Τεχνικές παραμέτρους:
| Αριθμός σειράς. |
Παράμετρος |
Μονάδα |
Πληροφορίες |
| 1 |
Διορισμένη τάση |
kV |
12 |
| 2 |
Κατηγοριοποιημένο ρεύμα |
Αριθμός μοντέλου. |
(H) GW9-12 ((W)/630-20 |
Α |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Σύντομη αντοχή στο ρεύμα |
Αριθμός μοντέλου. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Καθορισμένο επίπεδο μόνωσης |
Ηλεκτροπληξία αντέχει τάση κορυφής |
Πολικό-Γη
(Επιθετικό και αρνητικό) |
kV |
75 |
Διαθλασμός
(Επιθετικό και αρνητικό) |
85 |
Βιομηχανική συχνότητα αντέχουν τάση
(1 λεπτό)
(Πραγματική αξία) |
Δοκιμή ξηράς/ορεκτικής δοκιμής |
Πολικό-Γη |
42 ((Καθάρα)
34 ((Βρεγμένο) |
| Διαθλασμός |
48 ((Καθάρατος) |
| 48 ((Καθάρατος) |
48 ((Καθάρατος)
40 ((Βρεγμένο) |
| 5 |
Αντίσταση κύκλου κύριας |
Μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Χρόνος ζωής μηχανικής |
φορές |
50 |
| 50 |
80
|
