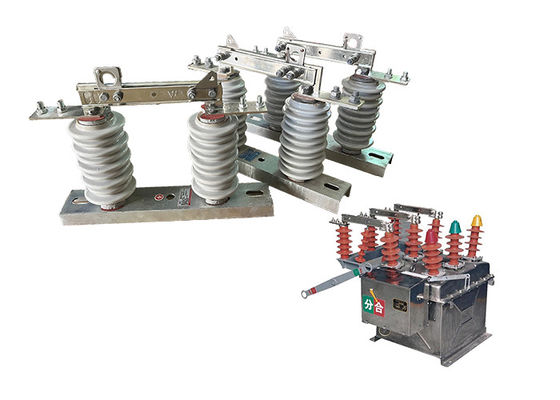

630 Amp High Voltage Isolator Switch Vcb Overhead Disconnect Switch Συντονισμένος με διακόπτη κενού

630 Amp High Voltage Isolator Switch Vcb Overhead Disconnect Switch Συντονισμένος με διακόπτη κενού

Περιγραφή του προϊόντος:

Ο διακόπτης απομόνωσης υψηλής τάσης, επίσης γνωστός ως διακόπτης αποσύνδεσης ή διακόπτης απομόνωσης, είναι ειδικά σχεδιασμένος για την αποσύνδεση ή απομόνωση τμήματος ενός ηλεκτρικού κυκλώματος από την πηγή τροφοδοσίας του.Παρέχει μια φυσική διακοπή στο κύκλωμα.Ο απομονωτής αποσύνδεσης δεν παρέχει καμία ικανότητα σβήσεως τόξου όπως ένας διακόπτης κυκλώματος.
Στα συστήματα ηλεκτρικής ενέργειας υψηλής τάσης, ο διακόπτης απομόνωσης υψηλής τάσης και ο διακόπτης κυκλώματος κενού συντονίζονται συχνά για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.
Ο διακόπτης απομόνωσης υψηλής τάσης διαδραματίζει κρίσιμο ρόλο για τη διασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΑυτό εξασφαλίζει ότι ο εξοπλισμός είναι αποενεργοποιημένος και ασφαλής για εργασία.

Χαρακτηριστικό:

1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.

2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης κατασκευάζονται συνήθως από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διαβρώσεις και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.

3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.

4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.

5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..

6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.

Εφαρμογή:

1Διατήρηση και επισκευή: Ο διακόπτης απομόνωσης υψηλής τάσης χρησιμοποιείται συνήθως για την απομόνωση και γείωση των γραμμών διανομής ηλεκτρικής ενέργειας για δραστηριότητες συντήρησης και επισκευής.Επιτρέπει στο προσωπικό συντήρησης να εργάζεται με ασφάλεια σε εξοπλισμό με ενέργεια χωρίς τον κίνδυνο ηλεκτροπληξίας.

2.Απόκριση έκτακτης ανάγκης: Ο διακόπτης απομόνωσης υψηλής τάσης μπορεί να χρησιμοποιηθεί σε καταστάσεις έκτακτης ανάγκης, όπως διακοπές ρεύματος ή φυσικές καταστροφές,για την απομόνωση και γείωση των ηλεκτρικών γραμμών διανομής και την αποκατάσταση της ισχύος με ασφάλεια.

3Λειτουργίες διακόπτη: Ο διακόπτης απομόνωσης υψηλής τάσης μπορεί να χρησιμοποιηθεί για να ανοίγει ή να κλείνει διακόπτες και να εκτελεί άλλες λειτουργίες διακόπτη σε ηλεκτρικές γραμμές διανομής.

Λειτουργία:

1Όταν ο διακόπτης του απομονωτή υψηλής τάσης βρίσκεται σε κλειστή θέση, οι επαφές του απομονωτή έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει στο κύκλωμα.Ο ηλεκτρικός απομονωτής HV κλείνει με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή, ανάλογα με τον τύπο του ηλεκτρικού απομονωτή HV.

2Για την απομόνωση τμήματος του συστήματος ηλεκτροδότησης, πρέπει να ανοίξει ο διακόπτης απομόνωσης υψηλής τάσης.Αυτό συνήθως γίνεται με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή για να χωρίσει τις επαφές και να διακόψει τη ροή του ρεύματος μέσω του κυκλώματος.

3.Μόλις ανοίξει ο ηλεκτρικός απομονωτής HV, το τμήμα του συστήματος ενέργειας που συνδέεται με τον απομονωτή απομονώνεται από το υπόλοιπο σύστημα.Αυτό επιτρέπει τη συντήρηση ή την επισκευή των εργασιών να εκτελεστούν με ασφάλεια στο απομονωμένο κύκλωμα.

4Όταν ολοκληρωθούν οι εργασίες συντήρησης ή επισκευής, ο διακόπτης του απομονωτή υψηλής τάσης μπορεί να κλείσει για να αποκατασταθεί η ισχύς στο απομονωμένο κύκλωμα.Αυτό γίνεται με το χειροκίνητο ή εξ αποστάσεως λειτουργία του απομονωτή για να συνδέσει τις επαφές και να αποκαταστήσει τη ροή του ρεύματος μέσω του κυκλώματος.

Κατάσταση:

1Το μέγιστο υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2Η θερμοκρασία του αέρα δεν πρέπει να υπερβαίνει τους +40'C και σε γενικές περιοχές δεν πρέπει να πέφτει κάτω από -30'C. Στις περιοχές του Παράμου δεν πρέπει να πέφτει κάτω από -40'C.

3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τα 700Pa, που αντιστοιχούν σε ταχύτητα ανέμου 34m/s.

4Ο απομονωτής θα πρέπει να αντέχει σεισμούς μέχρι 8 βαθμών.

5Ο απομονωτής πρέπει να τοποθετείται σε θέση όπου δεν υπάρχουν συχνές έντονες δονήσεις.

6Για τους απομονωτές συνηθισμένου τύπου, πρέπει να φυλάσσονται μακριά από αέρια, καπνό, χημικές αποθέσεις, ομίχλη αλατιού, σκόνη,και άλλα εκρηκτικά και διαβρωτικά υλικά που μπορούν να επηρεάσουν σοβαρά την μονωτική και αγωγική ικανότητα του μονωτή.

7Οι απομονωτές τύπου αδιάβροχων ρύπων είναι κατάλληλοι για χρήση σε πολύ βρώμικες περιοχές αγωγών, αλλά δεν πρέπει να εγκατασταθούν σε περιοχές με εκρηκτικά ή πυροδοτικά υλικά.

Τεχνικές παραμέτρους:
