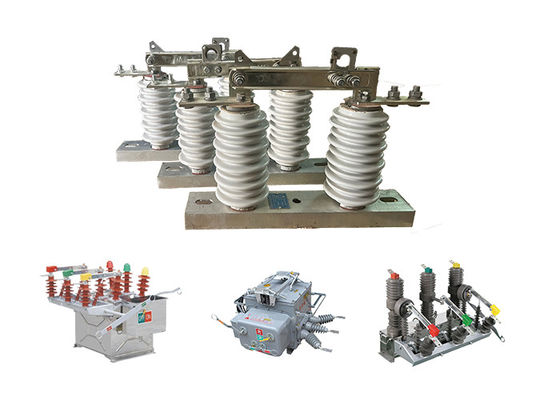

Ηλεκτρικός εξωτερικός διακόπτης διακόπτη για την αποσύνδεση και την απομόνωση

Ηλεκτρικός εξωτερικός διακόπτης διακόπτη για την αποσύνδεση και την απομόνωση

Περιγραφή του προϊόντος:

Ο διακόπτης απομόνωσης υψηλής τάσης, επίσης γνωστός ως διακόπτης αποσύνδεσης ή διακόπτης απομόνωσης, είναι βασικό συστατικό των συστημάτων ηλεκτροπαραγωγής υψηλής τάσης.Χρησιμοποιείται για την αποσύνδεση ή απομόνωση συγκεκριμένου τμήματος ενός ηλεκτρικού κυκλώματος από την πηγή τροφοδοσίας του.

Η κύρια λειτουργία του διακόπτη απομόνωσης υψηλής τάσης είναι η φυσική διακοπή του ηλεκτρικού κυκλώματος, δημιουργώντας διαχωρισμό μεταξύ του εξοπλισμού και της πηγής ενέργειας.Αυτή η αποσύνδεση και η απομόνωση επιτρέπουν στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στον εξοπλισμό χωρίς τον κίνδυνο ηλεκτροπληξίας.

Σε αντίθεση με έναν διακόπτη κυκλώματος κενού, ο διακόπτης απομόνωσης υψηλής τάσης δεν παρέχει δυνατότητες σβήσεως τόξου.Δεν είναι σχεδιασμένο για να διακόπτει ή να σβήνει ηλεκτρικά τόξα που μπορεί να προκύψουν κατά τη διάρκεια διακόπτη κυκλώματος ή σε συνθήκες βλάβης..

Στα συστήματα ηλεκτρικής ενέργειας υψηλής τάσης, ο διακόπτης απομόνωσης υψηλής τάσης συντονίζεται συχνά με διακόπτη κυκλώματος κενού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης λειτουργεί για να απομονώνει φυσικά το κύκλωμα και να υποδεικνύει οπτικά την αποσύνδεση.

Ο διακόπτης απομόνωσης υψηλής τάσης διαδραματίζει κρίσιμο ρόλο για την εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να δημιουργήσει ένα ορατό κενό αέραΗ ενέργεια αυτή επιβεβαιώνει ότι ο εξοπλισμός είναι αποενεργοποιημένος και ασφαλής για δραστηριότητες συντήρησης.

Εφαρμογή:

1Οι εξωτερικοί διακόπτες αποσύνδεσης είναι βασικά στοιχεία στα συστήματα μεταφοράς και διανομής ενέργειας.διότι επιτρέπουν την απομόνωση συγκεκριμένων τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευήςΜπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων του δικτύου σε περίπτωση βλάβης ή άλλης μη φυσιολογικής κατάστασης.

2Οι διακόπτες αυτοί είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και κατασκευάζονται συνήθως από ανθεκτικά και ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα, αλουμίνιο ή χαλκό.Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, ισχυροί άνεμοι και ισχυρές βροχοπτώσεις.

3.Υπάρχουν διάφοροι τύποι διακόπτες αποσύνδεσης υψηλής τάσης, συμπεριλαμβανομένων των διακόπτες αέρος-διάσπασης, των διακόπτες βυθισμένων σε λάδι και των διακόπτες με μόνωση αερίου.και εργάζονται χρησιμοποιώντας ένα σύνολο επαφών που χωρίζονται φυσικά όταν ανοίγεται ο διακόπτηςΟι διακόπτες που βυθίζονται σε λάδι χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής τάσης και είναι γεμάτοι με λάδι για να αποτρέψουν την έλξη όταν ανοίγεται ο διακόπτης.Οι διακόπτες με μόνωση από αέριο χρησιμοποιούν αέριο ηξαφθοριούχο θείο για την απομόνωση των επαφών του διακόπτη, το οποίο επιτρέπει μικρότερα και πιο συμπαγή σχέδια διακόπτη.

4Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να λειτουργούν και να συντηρούνται από ειδικευμένο προσωπικό που έχει λάβει την κατάλληλη εκπαίδευση.συμπεριλαμβανομένης της χρήσης κατάλληλου ατομικού εξοπλισμού προστασίας και της εφαρμογής διαδικασιών κλεισίματος/εξάρτησης για την πρόληψη τυχαίας ενεργοποίησης του εξοπλισμούΗ τακτική συντήρηση και δοκιμή των διακόπτες αποσύνδεσης υψηλής τάσης είναι επίσης σημαντική για να διασφαλιστεί ότι λειτουργούν σωστά και είναι ασφαλείς στη χρήση.

Εξωτερικός διακόπτης διακόπτης διαχωρίζει το αγωγό μέρος από τη βάση χρησιμοποιώντας έναν μονωτή για να εξασφαλίσει μια κανονική απόσταση μόνωσης εργασίας και να καθορίσει το αγωγό μέρος, μονωτή,και βάση ως ολοκληρωμένη συσκευή διακόπτηΌταν βρίσκεται σε ανοιχτή θέση, υπάρχει ένα ορατό κενό και μια κατάλληλη απόσταση απομόνωσης σπάσματος για να αντέξει τη φυσιολογική τάση λειτουργίας.μπορεί να μεταφέρει αξιόπιστα το κανονικό ρεύμα εργασίας και το ρεύμα σφάλματος βραχυκυκλώματοςΛόγω της παρουσίας ειδικής συσκευής σβήσιμου τόξου, μπορεί να χρησιμοποιηθεί μόνο για τη διακόπτωση κυκλωμάτων με τάση αλλά χωρίς φορτίο.Οι λειτουργίες ανοίγματος και κλεισίματος πραγματοποιούνται με τη χρήση ενός μονωτικού γάντζου για να τραβήξετε ή να σπρώξετε τη στρογγυλή τρύπα στην διακόπτη, προκαλώντας την αποσύνδεση του δυναμικού αγκίστρου και τη σύνδεση του με τον στατικό αγκίστρο.

Χαρακτηριστικό:

1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.

2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης είναι συνήθως κατασκευασμένοι από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διάβρωση και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.

3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.

4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.

5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..

6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.

Κατάσταση:

1Το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.

2.Η θερμοκρασία του αέρα περιβάλλοντος: μέγιστο + 40'C· ελάχιστο:Γενική περιοχή -30'C, Paramos -40'C·

3.Η πίεση του ανέμου δεν υπερβαίνει τους 700 Pa. (αντιστοιχεί σε ταχύτητα ανέμου 34 m/s)

4Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5Η εργασιακή κατάσταση είναι χωρίς συχνές βίαιες δονήσεις.

6Ο τόπος εγκατάστασης του απομονωτήρα συνηθισμένου τύπου πρέπει να διατηρείται μακριά από αέρια, χημικές αποθέσεις καπνού, ομίχλη αλατιού, σκόνη.

και άλλες εκρηκτικές και διαβρωτικές ύλες που επηρεάζουν σοβαρά την μόνωση και την αγωγιμότητα του απομονωτή

7.Απομόνωση-απόδειξη τύπου εφαρμόζεται σε σοβαρή βρώμικη περιοχή αγωγιμότητας, ωστόσο, δεν θα πρέπει να είναι οποιαδήποτε εκρηκτικά υλικά και τα υλικά που προκαλούν πυρκαγιά

Τεχνικές παραμέτρους:
