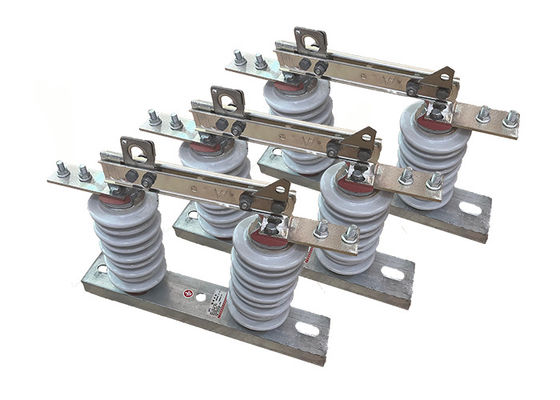

GW9 Σειρά Εξωτερικός διακόπτης διακόπτη 36kV 1000A Για υποσταθμό με εύκολη εγκατάσταση

GW9 Σειρά Εξωτερικός διακόπτης διακόπτη 36kV 1000A Για υποσταθμό με εύκολη εγκατάσταση

Περιγραφή του προϊόντος:

Οι διακόπτες απομόνωσης υψηλής τάσης χρησιμοποιούνται πράγματι σε συστήματα μεταφοράς και διανομής ενέργειας υψηλής τάσης για την αποσύνδεση κυκλωμάτων από τις πηγές ενέργειας τους για σκοπούς συντήρησης ή επισκευής.Παρέχουν ένα μέσο για την απομόνωση του κυκλώματος από την παροχή ενέργειας, επιτρέποντας στους εργαζόμενους να εκτελούν με ασφάλεια τις εργασίες τους χωρίς τον κίνδυνο ηλεκτροπληξίας.

Η λειτουργία ενός διακόπτη απομόνωσης υψηλής τάσης περιλαμβάνει έναν περιστρεφόμενο πόλο που ελέγχει το άνοιγμα και το κλείσιμο της λεπίδας ή της επαφής του διακόπτη.η λεπίδα μπορεί να ενεργοποιηθεί ή να αποσυνδεθείΟ μηχανισμός αυτός επιτρέπει τη χειροκίνητη και ορατή ένδειξη της κατάστασης του διακόπτη.

Για να εξασφαλιστεί η ασφάλεια του χειριστή, ο πόλος του διακόπτη αποσύνδεσης είναι συνήθως κατασκευασμένος από μη αγωγό υλικό, όπως υαλοϊνός ή σύνθετα υλικά,που παρέχει μόνωση κατά της υψηλής τάσης που υπάρχει στο σύστημαΑυτή η μόνωση προστατεύει τον χειριστή από ηλεκτροπληξία κατά τη λειτουργία του διακόπτη.

Οι διακόπτες απομόνωσης υψηλής τάσης είναι διαθέσιμοι σε διάφορα σχέδια και μεγέθη για να φιλοξενήσουν διαφορετικές τιμές τάσης και ρεύματος των κυκλωμάτων που ελέγχουν.Συνήθως τοποθετούνται σε στύλους ή δομές σε εξωτερικούς χώρουςΣε συνδυασμό με άλλες προστατευτικές συσκευές όπως διακόπτες κυκλωμάτων και ασφάλειες,οι διακόπτες αποσύνδεσης συμβάλλουν στη συνολική ασφάλεια και αξιοπιστία του ηλεκτρικού συστήματος παρέχοντας ένα μέσο απομόνωσης και προστασίας.

Χαρακτηριστικό:

1.Δυνατότητα χειρισμού υψηλής τάσης και ρεύματος: οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν σχεδιαστεί για να χειρίζονται υψηλές τάσεις και ρεύματα που συναντούνται συνήθως σε συστήματα ηλεκτροπαραγωγής υψηλής τάσης,και έχουν συνήθως ονομαστική ισχύ 69 kV και άνω.

2Σταθερές και κινητές επαφές: οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν ένα σύνολο σταθερών και κινητών επαφών που διαχωρίζονται από ένα κενό αέρα.οι επαφές είναι σε επαφή μεταξύ τουςΌταν ανοίγεται ο διακόπτης, οι επαφές διαχωρίζονται, διακόπτοντας τη ροή του ρεύματος μέσω του κυκλώματος.

3- χειροκίνητη ή μηχανοκίνητη λειτουργία: οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να λειτουργούν χειροκίνητα ή με κινητήρα, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.Οι μηχανικοί διακόπτες επιτρέπουν την απομακρυσμένη λειτουργία, η οποία μπορεί να βελτιώσει την ασφάλεια και την ευκολία.

4.Εξωτερική κατασκευή: οι διακόπτες αποσύνδεσης υψηλής τάσης είναι σχεδιασμένοι για εξωτερική χρήση και κατασκευάζονται συνήθως από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.Έχουν κατασκευαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμος, βροχή και σκόνη.

5Οπτικοί δείκτες: οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν συχνά οπτικούς δείκτες για να δείχνουν την κατάσταση του διακόπτη, όπως ανοικτός ή κλειστός.Αυτό επιτρέπει στους χειριστές να προσδιορίσουν γρήγορα και εύκολα την κατάσταση του διακόπτη.

6Τεχνικά χαρακτηριστικά ασφαλείας: οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν σχεδιαστεί με χαρακτηριστικά ασφαλείας για την προστασία των εργαζομένων και του κοινού από ηλεκτρικούς κινδύνους,όπως η τυχαία επαφή με ενεργά μέρη του συστήματοςΤα χαρακτηριστικά αυτά μπορεί να περιλαμβάνουν κλειδαριά ασφαλείας, διατάξεις γείωσης και προειδοποιητικές ετικέτες.

Λειτουργία

1Όταν ο διακόπτης του απομονωτή υψηλής τάσης βρίσκεται σε κλειστή θέση, οι επαφές του απομονωτή έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσα από το κύκλωμα.Ο ηλεκτρικός απομονωτής HV κλείνει με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή, ανάλογα με τον τύπο του ηλεκτρικού απομονωτή HV.

2Για την απομόνωση τμήματος του συστήματος ηλεκτρικής ενέργειας, πρέπει να ανοίξει ο ηλεκτρικός απομόνωσης HV.Αυτό συνήθως γίνεται με χειροκίνητη ή απομακρυσμένη λειτουργία του απομονωτή για να χωρίσει τις επαφές και να διακόψει τη ροή του ρεύματος μέσω του κυκλώματος.

3.Μόλις ανοίξει ο διακόπτης απομόνωσης υψηλής τάσης, το τμήμα του συστήματος ενέργειας που συνδέεται με τον απομόνωση απομονώνεται από το υπόλοιπο σύστημα.Αυτό επιτρέπει τη συντήρηση ή την επισκευή των εργασιών να εκτελεστούν με ασφάλεια στο απομονωμένο κύκλωμα.

4Όταν ολοκληρωθούν οι εργασίες συντήρησης ή επισκευής, ο διακόπτης του απομονωτήρα υψηλής τάσης μπορεί να κλείσει για να αποκατασταθεί η ισχύς στο απομονωμένο κύκλωμα.Αυτό γίνεται με το χειροκίνητο ή εξ αποστάσεως λειτουργία του απομονωτή για να συνδέσει τις επαφές και να αποκαταστήσει τη ροή του ρεύματος μέσω του κυκλώματος.

Συμβουλές ασφαλείας:

1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.
2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης είναι συνήθως κατασκευασμένοι από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διάβρωση και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.
3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.
4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.
5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..
6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.

Κατάσταση:

1Το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.

2.Η θερμοκρασία του αέρα περιβάλλοντος: μέγιστο + 40'C· ελάχιστο:Γενική περιοχή -30'C, Paramos -40'C·

3.Η πίεση του ανέμου δεν υπερβαίνει τους 700 Pa. (αντιστοιχεί σε ταχύτητα ανέμου 34 m/s)

4Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5Η εργασιακή κατάσταση είναι χωρίς συχνές βίαιες δονήσεις.

6Ο τόπος εγκατάστασης του εξολοκλήρωσης συνηθισμένου τύπου πρέπει να διατηρείται μακριά από αέρια, χημικές αποθέσεις καπνού, ομίχλη αλατιού, σκόνη.

και άλλες εκρηκτικές και διαβρωτικές ύλες που επηρεάζουν σοβαρά την μόνωση και την αγωγιμότητα του απομονωτή

7.Απομόνωση-απόδειξη τύπου εφαρμόζεται σε σοβαρή βρώμικη περιοχή αγωγιμότητας, ωστόσο, δεν θα πρέπει να είναι οποιαδήποτε εκρηκτικά υλικά και τα υλικά που προκαλούν πυρκαγιά
