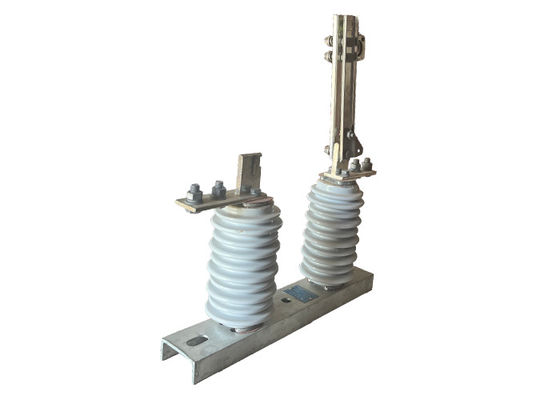

GW9 Σειρά Εξωτερικός διακόπτης διακόπτη με αντοχή στη διάβρωση / σταθερή απόδοση υψηλής τάσης κεραμικό γάντζο

GW9 Σειρά Εξωτερικός διακόπτης διακόπτη με αντοχή στη διάβρωση / σταθερή απόδοση υψηλής τάσης κεραμικό γάντζο

Περιγραφή του προϊόντος:

Οι εξωτερικοί διακόπτες αποσύνδεσης χρησιμοποιούνται πράγματι σε συστήματα μεταφοράς και διανομής ενέργειας υψηλής τάσης για την αποσύνδεση κυκλωμάτων από τις πηγές ενέργειας τους για λόγους συντήρησης ή επισκευής.Παρέχουν ένα μέσο για την απομόνωση του κυκλώματος από την παροχή ενέργειας, επιτρέποντας στους εργαζόμενους να εκτελούν με ασφάλεια τις εργασίες τους χωρίς τον κίνδυνο ηλεκτροπληξίας.

Η λειτουργία ενός εξωτερικού διακόπτη αποσύνδεσης περιλαμβάνει έναν περιστρεφόμενο πόλο που ελέγχει το άνοιγμα και το κλείσιμο της λεπίδας ή της επαφής του διακόπτη.η λεπίδα μπορεί να ενεργοποιηθεί ή να αποσυνδεθείΟ μηχανισμός αυτός επιτρέπει τη χειροκίνητη και ορατή ένδειξη της κατάστασης του διακόπτη.

Για να διασφαλιστεί η ασφάλεια του χειριστή, ο πόλος του διακόπτη αποσύνδεσης είναι συνήθως κατασκευασμένος από μη αγωγό υλικό, όπως υαλωσίδηρα ή σύνθετα υλικά,που παρέχει μόνωση κατά της υψηλής τάσης που υπάρχει στο σύστημαΑυτή η μόνωση προστατεύει τον χειριστή από ηλεκτροπληξία κατά τη λειτουργία του διακόπτη.

Οι εξωτερικοί διακόπτες αποσύνδεσης είναι διαθέσιμοι σε διάφορα σχέδια και μεγέθη για να φιλοξενήσουν διαφορετικές τάσεις και ρεύματα των κυκλωμάτων που ελέγχουν.Συνήθως τοποθετούνται σε στύλους ή δομές σε εξωτερικούς χώρουςΣε συνδυασμό με άλλες προστατευτικές συσκευές όπως διακόπτες κυκλωμάτων και ασφάλειες,Οι διακόπτες αποσυνδέσεως συμβάλλουν στη συνολική ασφάλεια και αξιοπιστία του ηλεκτρικού συστήματος παρέχοντας ένα μέσο απομόνωσης και προστασίας..

Χαρακτηριστικό:

1 Ασφάλεια: Το κύριο χαρακτηριστικό ενός διακόπτη με γάντζο είναι η ασφάλεια.

2 Απομακρυσμένη λειτουργία: Ο διακόπτης μπορεί να λειτουργεί από ασφαλή απόσταση με τη χρήση ενός μεγάλου στύλου ή "χουκ-στικ", το οποίο εξαλείφει την ανάγκη για προσωπικό να βρίσκεται σε κοντινή απόσταση από τον εξοπλισμό υψηλής τάσης.

3 Εύκολο στη Χρήση: Οι διακόπτες με γάντζο έχουν σχεδιαστεί έτσι ώστε να είναι εύκολοι στη χρήση και να απαιτούν ελάχιστη εκπαίδευση για να λειτουργούν.

4 Ανθεκτικότητα: Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, υγρασία και διαβρωτικές ουσίες.

5 Διάταξη υψηλής τάσης: Οι διακόπτες με κροσέ χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης και έχουν ονομαστική τάση υψηλής τάσης.από λίγες χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.

6 Ευελιξία: Μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της εναλλαγής και της απομόνωσης κυκλωμάτων, καθώς και για τη γείωση και την απενεργοποίηση εξοπλισμού.

7 Οπτικοί δείκτες: Μερικοί διακόπτες με γάντζο έχουν οπτικούς δείκτες που δείχνουν αν ο διακόπτης είναι ανοιχτός ή κλειστός, διευκολύνοντας τους χειριστές να γνωρίζουν την κατάσταση του κυκλώματος.

Κίνδυνοι για την ασφάλεια:

1Ηλεκτρικό σοκ: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να προκαλέσουν δυνητικά θανατηφόρο ηλεκτρικό σοκ εάν δεν χειρίζονται σωστά.Αυτό μπορεί να συμβεί εάν ο διακόπτης δεν είναι κατάλληλα απομονωμένος πριν από το άνοιγμά του ή εάν υπάρχει σφάλμα στον εξοπλισμό.

2Arc flash: Όταν ανοίγονται οι διακόπτες αποσύνδεσης υψηλής τάσης, μπορεί να συμβεί μια λάμψη τόξου, η οποία μπορεί να απελευθερώσει σημαντική ποσότητα ενέργειας με τη μορφή θερμότητας, φωτός και πίεσης.βλάβη των ματιών, και άλλα τραύματα.

3Αποτυχία εξοπλισμού: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να αποτύχουν εάν δεν συντηρούνται σωστά ή εάν είναι υπερφορτωμένοι.

4Περιβαλλοντικοί κίνδυνοι: Οι διακόπτες αποσύνδεσης υψηλής τάσης βρίσκονται συχνά σε εξωτερικά περιβάλλοντα, όπου μπορούν να εκτεθούν σε ακραίες καιρικές συνθήκες, όπως ισχυροί άνεμοι, ισχυρές βροχές,Και οι κεραυνοί.Οι συνθήκες αυτές μπορούν να δημιουργήσουν πρόσθετους κινδύνους ασφάλειας για το προσωπικό που λειτουργεί ή συντηρεί τον εξοπλισμό.

Σημείωση:

Για να ελαχιστοποιηθούν οι κίνδυνοι που συνδέονται με τους διακόπτες αποσύνδεσης υψηλής τάσης, είναι σημαντικό να ακολουθούνται οι κατάλληλες διαδικασίες ασφαλείας, συμπεριλαμβανομένης της χρήσης κατάλληλου προσωπικού εξοπλισμού προστασίας,μετά από διαδικασίες κλεισίματος και αποσύνδεσης, και διασφαλίζουν ότι μόνο το ειδικευμένο και εκπαιδευμένο προσωπικό επιτρέπεται να λειτουργεί και να συντηρεί τον εξοπλισμό.Η τακτική συντήρηση και δοκιμή του εξοπλισμού μπορεί επίσης να συμβάλει στη μείωση του κινδύνου βλάβης του εξοπλισμού και άλλων κινδύνων.

Συμβουλές ασφαλείας:

1.Πραγματοποιεί τακτικές δοκιμές και συντήρηση του διακόπτη για να διασφαλίζει την ορθή λειτουργία του.και να ελέγχει για οποιαδήποτε ανώμαλη θέρμανση ή δονήσεις.

2.Εφαρμόστε διαδικασία κλεισίματος/εξάρτησης πριν από την εκτέλεση εργασιών συντήρησης ή επισκευής του διακόπτη.Η διαδικασία αυτή περιλαμβάνει την κλειδαριά και την ετικέτα του διακόπτη για την αποφυγή τυχαίας ενεργοποίησης κατά τη διάρκεια της εργασίας, παρέχοντας ένα πρόσθετο επίπεδο ασφάλειας.

3Η εκπαίδευση πρέπει να καλύπτει τις κατάλληλες διαδικασίες χειρισμού, λειτουργίας και συντήρησης,καθώς και τους πιθανούς κινδύνους που συνδέονται με την αλλαγή.

4.Εφαρμόζει ένα ολοκληρωμένο σύστημα διαχείρισης της ασφάλειας που περιλαμβάνει τακτικούς ελέγχους ασφάλειας, αξιολογήσεις κινδύνων και αναφορά συμβάντων.Αυτή η προληπτική προσέγγιση της ασφάλειας βοηθά στην αναγνώριση και αντιμετώπιση των πιθανών κινδύνων πριν οδηγήσουν σε ατυχήματα ή τραυματισμούς.

5.Προσδιορίστε ότι υπάρχουν κατάλληλα συστήματα εξαερισμού και ψύξης για τους διακόπτες απομόνωσης υψηλής τάσης που βρίσκονται σε κλειστούς ή περιορισμένους χώρους. 6.Ο κατάλληλος εξαερισμός βοηθά στην διάχυση της θερμότητας και εμποδίζει το διακόπτη να υπερθερμανθεί, η οποία μπορεί να οδηγήσει σε δυσλειτουργίες ή ακόμη και πυρκαγιές.

Κατάσταση:

1Το μέγιστο υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2Η θερμοκρασία του αέρα δεν πρέπει να υπερβαίνει τους +40'C και σε γενικές περιοχές δεν πρέπει να πέφτει κάτω από -30'C. Στις περιοχές του Παράμου δεν πρέπει να πέφτει κάτω από -40'C.

3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τα 700Pa, που αντιστοιχούν σε ταχύτητα ανέμου 34m/s.

4Ο απομονωτής θα πρέπει να αντέχει σεισμούς μέχρι 8 βαθμών.

5Ο απομονωτής πρέπει να τοποθετείται σε θέση όπου δεν υπάρχουν συχνές έντονες δονήσεις.

6Για τους απομονωτές συνηθισμένου τύπου, πρέπει να φυλάσσονται μακριά από αέρια, καπνό, χημικές αποθέσεις, ομίχλη αλατιού, σκόνη,και άλλων εκρηκτικών και διαβρωτικών υλικών που μπορούν να επηρεάσουν σοβαρά την μονωτική και αγωγική ικανότητα του μονωτή.

7Οι απομονωτές τύπου αδιάβροχων ρύπων είναι κατάλληλοι για χρήση σε πολύ βρώμικες περιοχές αγωγών, αλλά δεν πρέπει να εγκατασταθούν σε περιοχές με εκρηκτικά ή πυροδοτικά υλικά.

Τεχνικές παραμέτρους:
