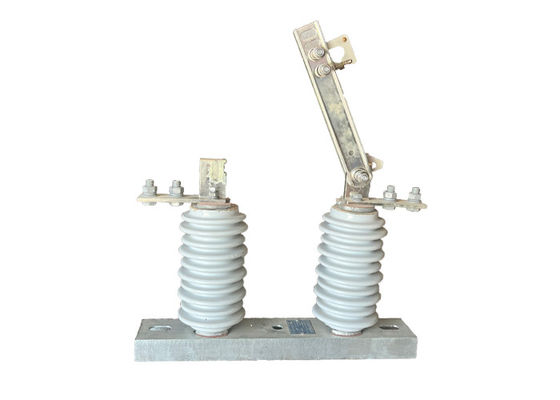

1000A Υψηλής τάσης GW9-10 Διακόπτης διασύνδεσης 12kV με εξωτερικό διακόπτη κενού που λειτουργεί αυτόματα

1000A Υψηλής τάσης GW9-10 Διακόπτης διασύνδεσης 12kV με εξωτερικό διακόπτη κενού που λειτουργεί αυτόματα

Περιγραφή του προϊόντος:

Οι διακόπτες αποσύνδεσης υψηλής τάσης διαδραματίζουν κρίσιμο ρόλο στα συστήματα μεταφοράς και διανομής ενέργειας.εργασίες επισκευήςΟ σχεδιασμός και η κατασκευή αυτών των διακόπτες επικεντρώνονται στην ικανότητά τους να χειρίζονται υψηλές τάσεις και ρεύματα,καθώς και αντέχουν σε σκληρές περιβαλλοντικές συνθήκες.

Οι διάφοροι τύποι διακόπτες αποσύνδεσης υψηλής τάσης, όπως οι διακόπτες αέρα, οι διακόπτες με βύθιση σε λάδι και οι διακόπτες με μόνωση αερίου, προσφέρουν διάφορα πλεονεκτήματα ανάλογα με την ειδική εφαρμογή.Οι διακόπτες αέρα-διάκοψης είναι οι πιο κοινές και βασίζονται σε φυσικά διαχωρισμένες επαφές για να διακόψουν το κύκλωμαΟι διακόπτες που βυθίζονται σε λάδι γεμίζουν με λάδι για να αποτρέψουν την καμπύλη, καθιστώντας τους κατάλληλους για εφαρμογές υψηλής τάσης.επιτρέποντας πιο συμπαγές σχεδιασμό.

Η λειτουργία και η συντήρηση των διακόπτες αποσύνδεσης υψηλής τάσης απαιτούν εξειδικευμένο προσωπικό με κατάλληλη κατάρτιση.συμπεριλαμβανομένης της χρήσης ατομικού προστατευτικού εξοπλισμού και της τήρησης των πρωτοκόλλων αποκλεισμού/ετικέταςΗ τακτική συντήρηση και δοκιμές είναι επίσης σημαντικές για την επαλήθευση της ορθής λειτουργίας και ασφάλειας αυτών των διακόπτες.

Εφαρμογή:

1Απομόνωση υποσταθμού: Σε έναν υποσταθμό, οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται για την αποσύνδεση μετασχηματιστών, διακόπτες κυκλωμάτων και άλλων εξοπλισμού από το ηλεκτρικό σύστημα για συντήρηση ή επισκευή.

2Απομόνωση γραμμής μετάδοσης: Οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται για την απομόνωση τμημάτων γραμμής μετάδοσης υψηλής τάσης για συντήρηση, επισκευή ή για την πρόληψη της ροής ενέργειας κατά τη διάρκεια έκτακτων περιστάσεων.

3.Συμπλοκή τράπεζας πυκνότητας: Στα συστήματα ηλεκτρικής ενέργειας με τράπεζες πυκνότητας, οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται για την αποσύνδεση της τράπεζας πυκνότητας από το σύστημα ηλεκτρικής ενέργειας για συντήρηση ή επισκευή.

4.Απαλλαγή φορτίου: Σε περίπτωση υπερφόρτωσης ή άλλης κατάστασης έκτακτης ανάγκης, οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να χρησιμοποιηθούν για την απαλλαγή φορτίου με την αποσύνδεση ορισμένων τμημάτων του συστήματος ηλεκτρικής ενέργειας.

5Απομόνωση ελαττωμάτων: Οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται για την απομόνωση ελαττωματικών τμημάτων του συστήματος ηλεκτρικής ενέργειας για την πρόληψη ζημιών στον εξοπλισμό και τη διασφάλιση της συνέχειας της παροχής ενέργειας.

Λειτουργία:

Οι διακόπτες αποσύνδεσης υψηλής τάσης διαχωρίζουν το αγωγό μέρος από τη βάση χρησιμοποιώντας έναν μονωτή για να εξασφαλιστεί μια κανονική απόσταση μονόθεσης εργασίας και να σταθεροποιηθεί το αγωγό μέρος, ο μονωτής,και βάση ως ολοκληρωμένη συσκευή διακόπτηΌταν βρίσκεται σε ανοιχτή θέση, υπάρχει ένα ορατό κενό και μια κατάλληλη απόσταση απομόνωσης για να αντέξει τη φυσιολογική τάση λειτουργίας.μπορεί να μεταφέρει αξιόπιστα το κανονικό ρεύμα εργασίας και το ρεύμα σφάλματος βραχυκυκλώματοςΛόγω της παρουσίας ειδικής συσκευής σβήσιμου τόξου, μπορεί να χρησιμοποιηθεί μόνο για τη διακόπτηση κυκλωμάτων με τάση αλλά χωρίς φορτίο.Οι λειτουργίες ανοίγματος και κλεισίματος εκτελούνται με τη χρήση ενός μόνιμου γάντζου για να τραβήξετε ή να σπρώξετε τη στρογγυλή τρύπα στο interlock, προκαλώντας την αποσύνδεση του δυναμικού αγκίστρου και τη σύνδεση του με τον στατικό αγκίστρο.

Δομή:

Το προϊόν αυτό αποτελείται από βάση (πίνακα), απομονωτικό στύλο, αγωγό μέρος και συσκευή κλειδώματος.και η άλλη άκρη του μαχαιριού συνδέεται ξεχωριστά με την κεντρική κεφαλή στατικής επαφήςΚάθε μαχαίρι έχει σχήμα τρύπας, το οποίο όχι μόνο αυξάνει την επιφάνεια διάσπασης θερμότητας του μαχαίρι, αλλά καιαλλά και να μειώσει την αύξηση της θερμοκρασίας., και βελτιώνει τη μηχανική αντοχή του μαχαιριού, καθιστώντας τη δυναμική θερμική σταθερότητα ενάντια σε βραχυκύκλωμα.Τα αλληλοκλειδωτικά μέρη που είναι εγκατεστημένα στην μη περιστρεφόμενη άκρη του μαχαίρου επαφής και ο κροσές στατικής κλειδώσεως στην στατική επαφή αποτελούν τη συσκευή κλειδώσεως ανοίγματος., η οποία είναι αυτοκλειδωτική όταν το φρένο είναι κλειστό, έτσι ώστε το μαχαίρι φρένων να μην πέφτει από μόνο του λόγω του βάρους του ή της ενέργειας της ηλεκτρικής ενέργειας,με αποτέλεσμα το φρένο να ανοίξει χωρίς αιτία.
