12kV 630A HV AC Υψηλής ΑπόδοσηςΣύνδεσμος αποσύνδεσης ισχύος Gb 1985-2014 Λιγός κίνδυνος με διακόπτη εξωτερικού κενού

12kV 630A HV AC Υψηλής ΑπόδοσηςΣύνδεσμος αποσύνδεσης ισχύος Gb 1985-2014 Λιγός κίνδυνος με διακόπτη εξωτερικού κενού

Περιγραφή του προϊόντος:

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι βασικά στοιχεία στα συστήματα μεταφοράς και διανομής ενέργειας,διότι επιτρέπουν την απομόνωση συγκεκριμένων τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευήςΜπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων του δικτύου σε περίπτωση σφάλματος ή άλλης μη φυσιολογικής κατάστασης.

Αυτοί οι διακόπτες είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και κατασκευάζονται συνήθως από ανθεκτικά και ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα, αλουμίνιο ή χαλκό.Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, ισχυροί άνεμοι και ισχυρές βροχοπτώσεις.

Υπάρχουν διάφοροι τύποι διακόπτες αποσύνδεσης υψηλής τάσης, συμπεριλαμβανομένων των διακόπτες διακοπής αέρα, των διακόπτες βυθισμένων σε λάδι και των διακόπτες με μόνωση αερίου.και εργάζονται χρησιμοποιώντας ένα σύνολο επαφών που χωρίζονται φυσικά όταν ανοίγεται ο διακόπτηςΟι διακόπτες που βυθίζονται σε λάδι χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής τάσης και είναι γεμάτοι με λάδι για να αποτρέψουν την έλξη όταν ανοίγεται ο διακόπτης.Οι διακόπτες με μόνωση από αέριο χρησιμοποιούν αέριο ηξαφθοριούχο θείο για την απομόνωση των επαφών του διακόπτη, το οποίο επιτρέπει μικρότερα και πιο συμπαγή σχέδια διακόπτη.

Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να λειτουργούν και να συντηρούνται από ειδικευμένο προσωπικό που έχει λάβει την κατάλληλη εκπαίδευση.συμπεριλαμβανομένης της χρήσης κατάλληλου ατομικού εξοπλισμού προστασίας και της εφαρμογής διαδικασιών κλεισίματος/εξάρτησης για την πρόληψη τυχαίας ενεργοποίησης του εξοπλισμούΗ τακτική συντήρηση και δοκιμή των διακόπτες αποσύνδεσης υψηλής τάσης είναι επίσης σημαντική για να διασφαλιστεί ότι λειτουργούν σωστά και είναι ασφαλείς στη χρήση.

Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτροπαραγωγής υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.

Δομή:

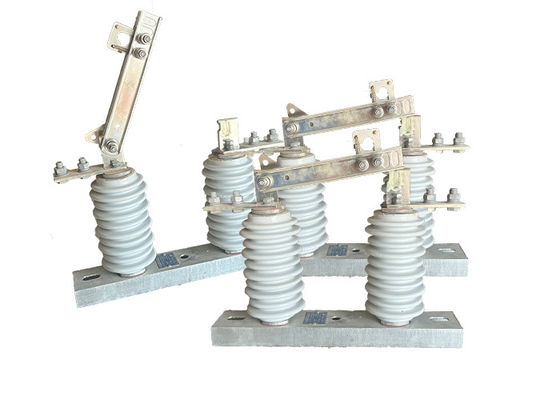

Το προϊόν που περιγράφεται αποτελείται από βάση (πίνακα), απομονωτικό πόστο, αγωγό μέρος και συσκευή κλειδώματος.Το μαχαίρι είναι εγκατεστημένο στο δυναμικό κεφάλι μαχαίρι επαφής μέσω βρόγχων και συνδέεται ξεχωριστά με την στατική κεφαλή επαφήςΤο μαχαίρι έχει σχήμα τρύπας, το οποίο είναι το πιο ευέλικτο μαχαίρι.που αυξάνει την επιφάνεια διάσπασης θερμότητας και μειώνει την άνοδο της θερμοκρασίαςΑυτό συμβάλλει στη μηχανική αντοχή του μαχαιριού και το καθιστά δυναμικά θερμικά σταθερό κατά των βραχείων κυκλωμάτων.
Τα αλληλοκλειδωτικά μέρη που είναι εγκατεστημένα στο μη περιστρεφόμενο άκρο του μαχαίρου επαφής και ο κώλος στατικής κλειδώσεως στο στατικό άκρο επαφής αποτελούν τη συσκευή κλειδώσεως ανοίγματος.η συσκευή κλειδώνει από μόνη της, έτσι ώστε το μαχαίρι φρένων να μην πέσει λόγω του βάρους του ή της ενέργειας του ηλεκτρισμού, η οποία θα μπορούσε να προκαλέσει το άνοιγμα του φρένου χωρίς λόγο.
Το προϊόν αυτό χρησιμοποιείται συνήθως στα συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας και διαδραματίζει κρίσιμο ρόλο για τη διασφάλιση της ορθής λειτουργίας του ηλεκτρικού δικτύου.Πρέπει να ακολουθούνται κατάλληλες διαδικασίες ασφαλείας κατά την εργασία με αυτούς τους διακόπτες, και μόνο το ειδικευμένο και εκπαιδευμένο προσωπικό θα πρέπει να επιτρέπεται να τα χρησιμοποιεί και να τα συντηρεί.

Πλεονέκτημα:

1Απλή δομή: Ο διακόπτης απομόνωσης έχει σχεδιαστεί με απλή δομή, καθιστώντας τον εύκολο στην κατανόηση και τη λειτουργία.

Μικρή συντήρηση: Λόγω του σχεδιασμού και της κατασκευής του, ο διακόπτης απομόνωσης απαιτεί ελάχιστη συντήρηση, μειώνοντας την ανάγκη για συχνές επιθεωρήσεις και επισκευές.

2.Υψηλή γραμμικότητα σπάσματος και κλεισίματος: Ο διακόπτης απομόνωσης έχει εξαιρετική γραμμικότητα σπάσματος και κλεισίματος, εξασφαλίζοντας ομαλή και αξιόπιστη λειτουργία κατά τη διάρκεια των εργασιών διασύνδεσης.

3Υψηλή αξιοπιστία: Ο διακόπτης είναι κατασκευασμένος για να παρέχει αξιόπιστη απόδοση, ελαχιστοποιώντας τον κίνδυνο δυσλειτουργιών ή αποτυχιών κατά τη διάρκεια της λειτουργίας.

4.Συγκρίσιμο με διεθνή πρότυπα: Ο διακόπτης απομόνωσης σειράς GW9-12 ((W) πληροί ή υπερβαίνει το επίπεδο παρόμοιων προϊόντων τόσο σε εγχώριο όσο και σε διεθνές επίπεδο,διασφάλιση της συμβατότητας και της ανταγωνιστικότητας της στην αγορά.

Εφαρμογή:

1.Δίκτυα ηλεκτρικής ενέργειας: Ο εναέριος διακόπτης κάθετου απομονωτή υψηλής τάσης είναι ένα κρίσιμο συστατικό στα δίκτυα ηλεκτρικής ενέργειας, όπου χρησιμοποιείται για την απομόνωση τμημάτων της γραμμής μεταφοράς για συντήρηση ή επισκευή.Αυτό συμβάλλει στη διασφάλιση της λειτουργίας και της αξιοπιστίας του δικτύου ηλεκτρικής ενέργειας, ακόμη και κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.

2.Ηλεκτρικοί υποσταθμοί: Ο άνω υψηλής τάσης κατακόρυφος διακόπτης απομόνωσης χρησιμοποιείται επίσης συνήθως σε ηλεκτρικούς υποσταθμούς,όταν χρησιμοποιείται για την απομόνωση μεμονωμένων μετασχηματιστών ή άλλου εξοπλισμού για συντήρηση ή επισκευήΑυτό συμβάλλει στην εξασφάλιση της λειτουργίας και της αξιοπιστίας του υποσταθμού, ακόμη και κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.

3Συστήματα ανανεώσιμης ενέργειας: Ο εναέριος διακόπτης κάθετου απομονωτή υψηλής τάσης χρησιμοποιείται επίσης σε συστήματα ανανεώσιμης ενέργειας, όπως σταθμοί αιολικής και ηλιακής ενέργειας,για την απομόνωση τμημάτων της γραμμής μεταφοράς για συντήρηση ή επισκευήΑυτό συμβάλλει στη διασφάλιση ότι το σύστημα ανανεώσιμων πηγών ενέργειας παραμένει λειτουργικό και αξιόπιστο, ακόμη και κατά τη διάρκεια των δραστηριοτήτων συντήρησης ή επισκευής.

Κατάσταση:

1Το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.

2.Η θερμοκρασία του περιβάλλοντος αέρα: μέγιστο + 40'C· ελάχιστο:Γενική περιοχή -30'C, Paramos -40'C·

3.Η πίεση του ανέμου δεν υπερβαίνει τους 700Pa. (αντιστοιχεί σε ταχύτητα ανέμου 34m/s)

4Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5Η εργασιακή κατάσταση είναι χωρίς συχνές βίαιες δονήσεις.

6Ο τόπος εγκατάστασης του απομονωτήρα συνηθισμένου τύπου πρέπει να διατηρείται μακριά από αέρια, χημικές αποθέσεις καπνού, ομίχλη αλατιού, σκόνη.

και άλλες εκρηκτικές και διαβρωτικές ύλες που επηρεάζουν σοβαρά την μόνωση και την αγωγιμότητα του απομονωτή

7.Απομόνωση τύπου αδιάβροχο ισχύει για σοβαρή βρώμικη περιοχή αγωγιμότητας, ωστόσο, δεν θα πρέπει να είναι εκρηκτικές ουσίες και ουσίες που προκαλούν φωτιά

Τεχνικές παραμέτρους:
