Αυτοματοποιημένος διακόπτης κυκλωμάτων κενού 630A/1250A

Αυτοματοποιημένος διακόπτης κυκλωμάτων κενού 630A/1250A

Περιγραφή του προϊόντος:

Ο αυτόματος διακόπτης κυκλώματος κενού ZW8-12 έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα και κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνολογίες.με ονομαστικό ρεύμα έως 630A, και ρεύμα διακοπής βραχυκυκλώματος έως 20kA.

Ο διακόπτης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου του διακόπτη κενού, του μηχανισμού λειτουργίας και του συστήματος ελέγχου.Ο διακόπτης κενού είναι η καρδιά του διακόπτη και είναι υπεύθυνος για την διακοπή του ηλεκτρικού ρεύματοςΕίναι σχεδιασμένο για να λειτουργεί σε κενό, γεγονός που βοηθά στην αποφυγή της καμάρας και εξασφαλίζει αξιόπιστη λειτουργία.

Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο του διακόπτη και μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά.Το σύστημα ελέγχου παρακολουθεί τον διακόπτη και παρέχει ανατροφοδότηση στον χειριστή, επιτρέποντάς τους να παρακολουθούν την κατάσταση του διακόπτη και να εντοπίζουν τυχόν σφάλματα.

Ο διακόπτης κυκλώματος ZW8-12 είναι σχεδιασμένος να είναι εξαιρετικά αξιόπιστος και να απαιτεί ελάχιστη συντήρηση.που το καθιστά κατάλληλο για χρήση σε ένα ευρύ φάσμα εφαρμογών.

Χαρακτηριστικό:

Λειτουργία προστασίας μικρουπολογιστών

1Έχει λειτουργία προστασίας από ρεύμα τριών σταδίων: γρήγορη κίνηση, περιορισμένη χρονική ταχύτητα και προστασία από υπερστροφή.

2Ευέλικτη ρύθμιση των χαρακτηριστικών γρήγορου και αργού χρόνου.

3Οι χρήστες μπορούν να ορίσουν τιμές προστασίας και καθυστερήσεις.

Λειτουργία επανακλείδωσης

1.Μπορούν να ρυθμιστούν έως και τρεις λειτουργίες επανακλείδωσης.

2Οι χρήστες μπορούν να επιλέγουν ελεύθερα τον αριθμό των εργασιών επανακλείδωσης και τα διαφορετικά διαστήματα επανακλείδωσης.

3.Έχει λειτουργίες επιτάχυνσης πριν από την επανέκλειση, επιτάχυνσης μετά την επανέκλειση και διαδοχικής επιλογής συντονισμού.

Λειτουργία ανοικοδόμησης δικτύου

1.Περιλαμβάνει κλειδαριά χαμηλής τάσης, αυτόματη επανακλείδωση, βραχυπρόθεσμη μη επανακλείδωση, συνεχής μη επανακλείδωση, επανακλείδωση χαμηλής τάσης, αυτόματη επαναφορά, σύντομη ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής,και συνεχής ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής.

2.Το κατανεμημένο ευφυές έλεγχο μπορεί να πραγματοποιηθεί σύμφωνα με την προκαθορισμένη λειτουργία κατά τη λειτουργία του δακτυλικού δικτύου.

3Όταν εμφανίζεται σφάλμα στο δίκτυο, καθαρίζει αυτόματα το σφάλμα, απομονώνει την περιοχή σφάλματος, μεταφέρει ενέργεια αυτόματα και αποκαθιστά την ενέργεια στην περιοχή χωρίς σφάλμα.

Λειτουργία μέτρησης

1Καταγράφει τάση, ρεύμα και άλλα δεδομένα λειτουργίας, καθώς και εγγραφές γεγονότων.

Λειτουργία FTU

1.Μπορεί να επιτύχει τέσσερις λειτουργίες τηλεχειρισμού τηλεχειρισμού, τηλεμετρίας, τηλεπικοινωνίας και τηλεπροσαρμογής.

2Περιλαμβάνει τηλεχειρισμό, τηλεπαρακολούθηση διαφόρων καταστάσεων, τηλεπαραβολή διαφόρων τιμών μέτρησης και καταγραφής γεγονότων και τηλεπροσαρμογή διαφόρων τιμών.

Διασύνδεση και πρωτόκολλο επικοινωνίας

Ο ελεγκτής είναι εξοπλισμένος με μια διεπαφή δεδομένων και ένα πρότυπο πρωτόκολλο τηλεπικοινωνίας, που υποστηρίζει διάφορες μεθόδους επικοινωνίας, όπως η ινώδης, η καλωδιακή και η ασύρματη,που χρησιμεύει ως απομακρυσμένο τερματικό στο σύστημα αυτοματισμού διανομής ενέργειας.

Λειτουργία τηλεχειρισμού

Μπορεί να εξοπλιστεί με ασύρματο τηλεχειριστήριο για την επίτευξη τηλεχειριδίων ανοίγματος και κλεισίματος σε κοντινή απόσταση, με ασφαλή και αξιόπιστη λειτουργία.

Εφεδρική μπαταρία

1.Μπορεί να είναι εξοπλισμένο με εφεδρική μπαταρία για να διατηρεί κανονική λειτουργία για 12 ώρες μετά την απώλεια εναλλασσόμενου ρεύματος.

Δυνατότητα προστασίας διπλής διαβίβασης

1Έχει διπλό αμοιβαίο έλεγχο ισχύος, με λειτουργία αυτόματης καθυστερημένης επανακλείδωσης κατά την ενεργοποίηση και λειτουργία αυτόματης καθυστερημένης εκκίνησης κατά την απενεργοποίηση.

2Η έξοδος έχει τη λειτουργία να μην κλείνει όταν υπάρχει ηλεκτρισμός και οι δύο θέσεις διακόπτη είναι αλληλοκλειδωμένες.


Δομή:

1Τεχνολογία μονοχρόνιου σχηματισμού διάταξης με βάση το καλούπι: Το άνω κάλυμμα του περιβλήματος κατασκευάζεται με προηγμένη τεχνολογία μονοχρόνιου σχηματισμού διάταξης,που εξασφαλίζει υψηλό επίπεδο μηχανικής αντοχήςΗ τεχνολογία αυτή διευκολύνει επίσης την εύκολη εγκατάσταση. Επιπλέον, το περίβλημα είναι ανθεκτικό στη σκουριά και τη διάβρωση.Οι χρήστες έχουν τη δυνατότητα επιλογής μεταξύ ατσάλινου χάλυβα ή υψηλής ποιότητας χάλυβα πλάκας επεξεργασία ψεκασμού.

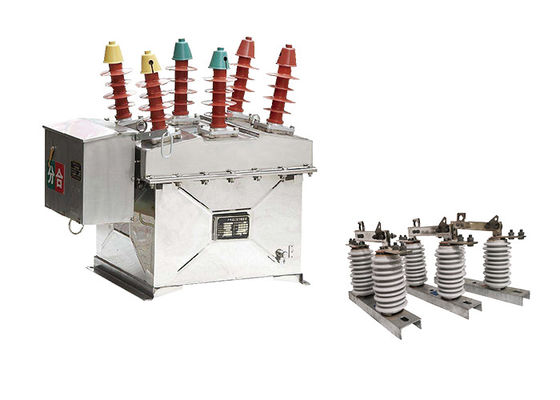

2.Αποσυνδέοντας διακόπτη (προαιρετικός): Ο διακόπτης κενού ZW32-12 προσφέρει προαιρετικό διακόπτη αποσυνδέσεως.Λειτουργεί ως βολικό και καθαρά ορατό σημείο αποσύνδεσης κατά τη συντήρηση της γραμμής διανομήςΓια την πρόληψη λανθασμένης λειτουργίας, ενσωματώνεται μηχανική συσκευή κλειδώματος μεταξύ του διακόπτη αποσύνδεσης και του διακόπτη.Αυτό εξασφαλίζει αυξημένη ασφάλεια και ελαχιστοποιεί τον κίνδυνο τυχαίων λειτουργιών.

Κατάσταση:

1.Θερμοκρασία περιβάλλοντος: -40°C~+70°C (μέση ημερήσια θερμοκρασία που δεν υπερβαίνει τους +40°C)

2Υψόμετρο: > 1000 m (μέγιστο 3000 m)

3.Ουγρασία περιβάλλοντος:Μέση ημερήσια σχετική υγρασία όχι μεγαλύτερη από 95%, μέση μηνιαία σχετική υγρασία

4Επίπεδο ρύπανσης: Επίπεδο IV

5Μέγιστη ταχύτητα ανέμου: 700Pa (ισοδύναμη με ταχύτητα ανέμου 35m/s)

6Η ένταση του σεισμού: 8 βαθμοί.
