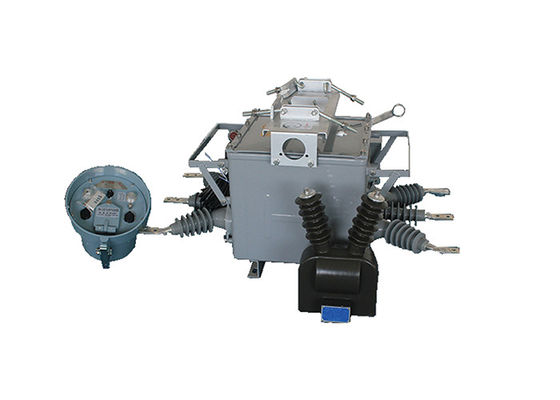

Τρεις φάσεις Vcb εξωτερικό AC αυτόματο διακόπτη κυκλώματος κενού από ανοξείδωτο χάλυβα με έξυπνο ελεγκτή

Τρεις φάσεις Vcb εξωτερικό AC αυτόματο διακόπτη κυκλώματος κενού από ανοξείδωτο χάλυβα με έξυπνο ελεγκτή

Περιγραφή του προϊόντος:

Ο αυτόματος διακόπτης κυκλωμάτων κενού ZW20-12(F) έχει σχεδιαστεί ειδικά για εξωτερική χρήση σε αγροτικά και αστικά δίκτυα διανομής 10 kV.Είναι σε θέση να χειριστεί διάφορα σενάρια, όπως το ρεύμα φορτίου, ρεύμα υπερφόρτωσης και ρεύμα βραχυκυκλώματος.
Ο διακόπτης κυκλώματος διαθέτει μια τρισδιάστατη κοινή δομή κιβωτίου, η οποία περιλαμβάνει βασικά εξαρτήματα όπως ο μηχανισμός λειτουργίας, το αγωγικό κύκλωμα, το μονωτικό σύστημα, το στοιχείο σφράγισης και το κέλυφος.Αυτά τα εξαρτήματα λειτουργούν αρμονικά για να εξασφαλίσουν την αποτελεσματική και ασφαλή λειτουργία του διακόπτη.
Για την περαιτέρω ενίσχυση των δυνατοτήτων ελέγχου και παρακολούθησης, ο διακόπτης ZW20-12 ((F) είναι εξοπλισμένος με έξυπνα τηλεχειριστήρια.Τα τερματικά αυτά επιτρέπουν την ενσωμάτωση με εφαρμογές αυτοματοποίησης διανομής, επιτρέποντας την τηλεχειρισμό και την παρακολούθηση σε πραγματικό χρόνο του διακόπτη.
Εκτός από την παραλλαγή ZW20-12 ((F), υπάρχει μια άλλη διαθέσιμη επιλογή που ονομάζεται ZW20-12 ((Z).Αυτή η παραλλαγή είναι ένας εξωτερικός έξυπνος υψηλής τάσης AC πραγματικός διακόπτης αέρα που ενσωματώνει λειτουργία σύντομου μηνύματος GSMΗ λειτουργία αυτή επιτρέπει την επικοινωνία μέσω μηνυμάτων κειμένου, παρέχοντας ένα πρόσθετο μέσο ελέγχου και επικοινωνίας για τον διακόπτη.

Επιπλέον, ο διακόπτης ZW20-12 ((F) μπορεί να συνδυαστεί με έναν ελεγκτή διαχωριστικού διακόπτη για να δημιουργηθεί ένα εξωτερικό σύστημα διαχωρισμού υψηλής τάσης AC true air breaker.Αυτός ο συνδυασμός ενισχύει τη συνολική λειτουργικότητα και την ευελιξία του διακόπτη, προσφέροντας ολοκληρωμένες δυνατότητες ελέγχου και προστασίας.



Χαρακτηριστικά του ελεγκτή:

1. Μπορεί να εξοπλιστεί με 485 / 232 επικοινωνία διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεοπτική παρακολούθηση.

2Αυτοματοποιημένη απόσβεση στην περίπτωση μόνιμης βλάβης.

3. Το τηλεχειριστήριο / το χειροκίνητο κλείσιμο επιταχύνει την εκτόξευση και την επανακλείστρωση κλειδώματος: εάν ο χρήστης επανεξετάσει τη γραμμή και μεταφέρει ηλεκτρισμό, εάν ξεχάσει να αφαιρέσει το φρένο μαχαίρι γείωσηςΤο ταξίδι πρέπει να επιταχυνθεί.

4Ο χρόνος καθυστέρησης των τριών επανακλείσεων μπορεί να ρυθμιστεί.

5Το κύκλωμα αποσύνδεσης υιοθετεί το σχεδιασμό κατά της κακής λειτουργίας και έχει τη λειτουργία της πρόληψης του άλματος.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να αποτύχει μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο ανοίγματος και κλεισίματος υιοθετεί το σχεδιασμό για την πρόληψη της κακής λειτουργίας.




Χαρακτηριστικό:

1Ο αυτόματος διακόπτης κυκλώματος κενού ZW20-12(F) αποδεικνύει ισχυρή ικανότητα αντοχής στην ρύπανση.διασφάλιση αξιόπιστης απόδοσης ακόμη και σε μολυσμένες συνθήκεςΕπιπλέον, ο διακόπτης δεν παρουσιάζει κίνδυνο καύσης ή έκρηξης.ενίσχυση της συνολικής ασφάλειας.

2.Το διακόπτη τροχιάς είναι γεμάτο με αέριο SF6 μέσα στο περίβλημα, με πλήρη κλειστή δομή.καθιστώντας το κατάλληλο για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίαςΤο σφραγισμένο περίβλημα προστατεύει τα εσωτερικά στοιχεία από εξωτερικά στοιχεία, εξασφαλίζοντας βέλτιστες επιδόσεις και μακροζωία.

3Ο διακόπτης τροχιάς είναι εξοπλισμένος με έναν μετασχηματιστή ρεύματος (CT) ο οποίος εκπέμπει ρεύμα στον έξυπνο ελεγκτή για ανάλυση πληροφοριών.επιτρέποντας ευελιξία στη διαμόρφωση του συστήματοςΤα τερματικά σύνδεσης μπορούν εύκολα να συνδεθούν με τις αντίστοιχες πρίζες τερματικών, διευκολύνοντας τις εύκολες διαδικασίες εγκατάστασης και συντήρησης.

4Ο μηχανισμός λειτουργίας του διακόπτη είναι καινοτόμος και απλός, με αποτέλεσμα ένα συμπαγές μέγεθος και ελαφριά κατασκευή.ελαχιστοποίηση του κινδύνου δυσλειτουργίας ή αποτυχίαςΤο συμπαγές μέγεθος συμβάλλει επίσης στην εξοικονόμηση χώρου για την εγκατάσταση και την ευκολία χειρισμού.

5Το εξωτερικό περίβλημα του διακόπτη διαθέτει εμφανείς δείκτες για τις καταστάσεις "αποθήκευση ενέργειας", "ανοιχτή" και "κλειστή".που επιτρέπουν την εύκολη αναγνώριση της λειτουργικής κατάστασης του διακόπτηΑυτή η οπτική ανατροφοδότηση βελτιώνει την λειτουργική αποτελεσματικότητα και εξασφαλίζει ακριβή παρακολούθηση της κατάστασης του διακόπτη.

Δομή:

1Η συσκευή προστασίας και παρακολούθησης του ρελέ με βάση τον μικρουπολογιστή χρησιμεύει ως ελεγκτής του συστήματος διακόπτη.Χρησιμοποιεί προηγμένη τεχνολογία μικρουπολογιστών για την παροχή ακριβών και αποτελεσματικών λειτουργιών προστασίας και παρακολούθησης του ρελέ..

2Ο ελεγκτής έχει σχεδιαστεί με ισχυρή αντοχή στις καιρικές συνθήκες, επιτρέποντάς του να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.διασφάλιση αξιόπιστης λειτουργίας ακόμη και σε υγρό ή υγρό περιβάλλον.

3Για την εγκαθίδρυση ασφαλούς και αξιόπιστης σύνδεσης, ο ελεγκτής συνδέεται με το σώμα του διακόπτη με τη χρήση συνδέσμων αεροπορικής χρήσης.διασφάλιση της ορθής επικοινωνίας και λειτουργικότητας μεταξύ του ελεγκτή και του διακόπτη.

4Ο ελεγκτής διαθέτει εξαιρετική αξιοπιστία σύνδεσης, ελαχιστοποιώντας τον κίνδυνο απώλειας ή διακοπής του σήματος.διασφάλιση της ακεραιότητας και της ακρίβειας του συστήματος προστασίας και παρακολούθησης του ρελέ.

Περιβαλλοντικές συνθήκες:

1Υψόμετρο: 2000 μέτρα

2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C

Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C

Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C

3Σχετική υγρασία: 95% (25°C)

4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g

Βόρεια επιτάχυνση εδάφους 0,15g

Ενώ ενεργεί για τρία κύματα sinus

Παράγοντας ασφάλειας 1.67

5Σημική ένταση: 7 βαθμοί.

6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C

7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη

8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης




Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
