630A Δυνατός αυτόματος διακόπτης κυκλωμάτων υπό κενό 180kg AC 50Hz Βιομηχανικό ηλεκτρικό εξοπλισμό

630A Δυνατός αυτόματος διακόπτης κυκλωμάτων υπό κενό 180kg AC 50Hz Βιομηχανικό ηλεκτρικό εξοπλισμό

Περιγραφή του προϊόντος:

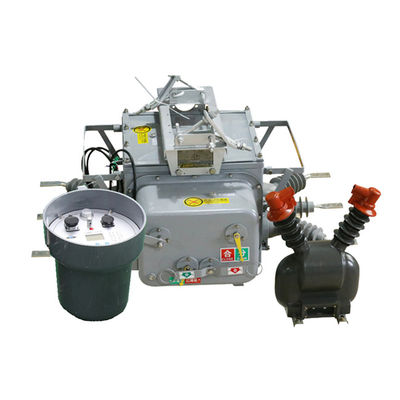

Ο αυτόματος διακόπτης κυκλωμάτων κενού ZW20-12 ((F) είναι ένας τύπος τρισδιάστατου εξωτερικού διακόπτη υψηλής τάσης AC 50Hz που έχει σχεδιαστεί κυρίως για χρήση σε αγροτικά και αστικά δίκτυα εξωτερικής διανομής 10 kV.Χρησιμοποιείται για να χειρίζεται το ρεύμα φορτίου, ρεύμα υπερφόρτωσης, ρεύμα βραχυκυκλώματος και παρόμοια σενάρια.
Ο διακόπτης κυκλώματος διαθέτει τριστάσια κοινή δομή κιβωτίου, που αποτελείται από διάφορα στοιχεία, συμπεριλαμβανομένου ενός μηχανισμού λειτουργίας, ενός αγωγού κυκλώματος, ενός μονωτικού συστήματος, ενός στοιχείου σφράγισης,και ένα κέλυφοςΤα στοιχεία αυτά συνεργάζονται για να εξασφαλίσουν την αποτελεσματική και ασφαλή λειτουργία του διακόπτη.
Επιπλέον, ο διακόπτης ZW20-12 ((F) είναι εξοπλισμένος με έξυπνα απομακρυσμένα τερματικά που υποστηρίζουν διάφορες εφαρμογές αυτοματισμού διανομής, επιτρέποντας βελτιωμένες δυνατότητες ελέγχου και παρακολούθησης.
Επιπλέον, υπάρχει μια άλλη παραλλαγή αυτού του διακόπτη που ονομάζεται ZW20-12 ((Z), ο οποίος είναι ένας εξωτερικός ευφυής υψηλής τάσης AC πραγματικός διακόπτης αέρα.που επιτρέπουν την επικοινωνία μέσω μηνυμάτων κειμένου.
Επιπλέον, ο διακόπτης ZW20-12 ((F) μπορεί να συνδυαστεί με έναν ελεγκτή διαχωριστικού διακόπτη για να σχηματιστεί ένα εξωτερικό σύστημα διαχωρισμού υψηλής τάσης AC true air breaker.Αυτός ο συνδυασμός ενισχύει τη λειτουργικότητα και την ευελιξία του διακόπτη, παρέχοντας πιο ολοκληρωμένες δυνατότητες ελέγχου και προστασίας.



Χαρακτηριστικά του ελεγκτή:

1Το σύστημα διακόπτη μπορεί να είναι εξοπλισμένο με επικοινωνιακή διεπαφή 485/232, επιτρέποντας την εύκολη επικοινωνία και ανταλλαγή δεδομένων με εξωτερικές συσκευές.μπορεί να επιτύχει παρακολούθηση μεγάλης απόστασης με τη χρήση τεχνολογιών οπτικών ινών ή ασύρματης επικοινωνίαςΑυτές οι επιλογές επικοινωνίας επιτρέπουν την αποτελεσματική παρακολούθηση και τον έλεγχο του συστήματος διακόπτη από απομακρυσμένες τοποθεσίες.
2Σε περίπτωση μόνιμης βλάβης, το σύστημα διακόπτη ενεργοποιεί αυτόματα τη λειτουργία επιτάχυνσης προς ενεργοποίηση.συμβάλλει στην πρόληψη περαιτέρω ζημιών ή κινδύνων που προκλήθηκαν από την βλάβη.
3Το σύστημα διακόπτη υποστηρίζει τόσο το τηλεχειριστήριο όσο και το χειροκίνητο επανακλείδωμα με δυνατότητα επιτάχυνσης έως εκκίνησης.Εάν ο χρήστης επαναφέρει το ρεύμα στη γραμμή μετά την επισκευή του, αλλά ξεχνά να αφαιρέσει το διακόπτη γείωσης μαχαίρι, το σύστημα θα επιταχύνει αυτόματα ως προφύλαξη ασφαλείας.
4Ο χρόνος καθυστέρησης για το επανακλείδωμα μπορεί να ρυθμιστεί για όλες τις τρεις προσπάθειες επανακλείδωσης.
5Το κύκλωμα εκκίνησης/επανακλεισμού του συστήματος διακόπτη είναι σχεδιασμένο για την αποτροπή λανθασμένων λειτουργιών.Η σχεδίαση αυτή εξασφαλίζει ότι το σύστημα ανταποκρίνεται με ακρίβεια σε πραγματικά σφάλματα ή ανωμαλίες, ελαχιστοποιώντας παράλληλα την εμφάνιση περιττών ή εσφαλμένων ενεργειών ενεργοποίησης ή επανακλείδωσης.Επίσης, ενσωματώνει λειτουργία κατά της επανακλείδωσης για την ενίσχυση της συνολικής ασφάλειας και της αξιοπιστίας του συστήματος.
6Η ικανότητα του συστήματος για μέτρηση ρεύματος μηδενικής ακολουθίας του επιτρέπει να διακρίνει τα σφάλματα που συμβαίνουν εντός της προστατευόμενης ζώνης από εκείνα που προέρχονται από έξω από την ζώνη.Η διαφοροποίηση αυτή βοηθά στον ακριβή εντοπισμό των σφαλμάτων και επιτρέπει τη λήψη κατάλληλων μέτρων για την απομόνωση των σφαλμάτων και την προστασία του συστήματος..
7Η λειτουργία εκκίνησης/επανακλεισμού του συστήματος διακόπτη τηλεχειρισμού έχει σχεδιαστεί για να αποτρέπει ψευδείς λειτουργίες.Η σχεδίαση αυτή εξασφαλίζει την ακριβή και αξιόπιστη εκτέλεση των τηλεχειριδίων εντολών για την ενεργοποίηση ή την επανακλείδωσή τους, μειώνοντας τον κίνδυνο εσφαλμένων ή ακούσιων λειτουργιών που ενδέχεται να θέσουν σε κίνδυνο την ασφάλεια ή τη σταθερότητα του συστήματος.




Χαρακτηριστικό:

1 Σημαντική ανθεκτικότητα στην μόλυνση, υψηλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες, χωρίς κίνδυνο καύσης και έκρηξης.

2 πλήρως κλειστή δομή, το κουτί γεμάτο με αέριο SF6, καλή σφράγιση, κατάλληλο για υψηλές θερμοκρασίες και υγρές περιοχές.

3 ενσωματωμένο CT, ισχύ εξόδου για την έξυπνη συσκευή ελέγχου για την ανάλυση πληροφοριών, και η αναλογία μπορεί να ρυθμιστεί, το τερματικό σύνδεσης συνδεθεί με το αντίστοιχο τερματικό.

Ο μηχανισμός λειτουργίας είναι νέος, απλός, μικρού μεγέθους, ελαφρού βάρους, ασφαλής και αξιόπιστης λειτουργίας.

5 Το κέλυφος δείχνει εμφανώς τις "αποθήκες ενέργειας", τα "σημεία" και τις "συνδυασμένες" καταστάσεις.



Δομή:

1Η συσκευή προστασίας και παρακολούθησης του ρελέ με βάση τον μικρουπολογιστή χρησιμεύει ως ελεγκτής του συστήματος διακόπτη.Χρησιμοποιεί προηγμένη τεχνολογία μικρουπολογιστών για την παροχή ακριβών και αποτελεσματικών λειτουργιών προστασίας και παρακολούθησης του ρελέ..

2Ο ελεγκτής έχει σχεδιαστεί με ισχυρή αντοχή στις καιρικές συνθήκες, επιτρέποντάς του να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.διασφάλιση αξιόπιστης λειτουργίας ακόμη και σε υγρό ή υγρό περιβάλλον.

3Για την εγκαθίδρυση ασφαλούς και αξιόπιστης σύνδεσης, ο ελεγκτής συνδέεται με το σώμα του διακόπτη με τη χρήση συνδέσμων αεροπορικής χρήσης.διασφάλιση της ορθής επικοινωνίας και λειτουργικότητας μεταξύ του ελεγκτή και του διακόπτη.

4Ο ελεγκτής διαθέτει εξαιρετική αξιοπιστία σύνδεσης, ελαχιστοποιώντας τον κίνδυνο απώλειας ή διακοπής του σήματος.διασφάλιση της ακεραιότητας και της ακρίβειας του συστήματος προστασίας και παρακολούθησης του ρελέ.

Περιβαλλοντικές συνθήκες:

1 θερμοκρασία αέρα περιβάλλοντος: -40 ° C ~ + 70 ° C·

2 Υψόμετρος: όχι μεγαλύτερο από 3000 m

3 Ο αέρας του περιβάλλοντος μπορεί να μολυνθεί από σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλατισμό.

4 Η ταχύτητα του ανέμου δεν υπερβαίνει τα 34 m / s (ισοδύναμη με 700 Pa στην επιφάνεια του κυλίνδρου).

5 Οι δονήσεις ή η κίνηση του εδάφους από το εξωτερικό του εξοπλισμού διακόπτη και ελέγχου είναι αμελητέες·

6 Το εύρος της επαγόμενης ηλεκτρομαγνητικής παρεμβολής στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.




Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
