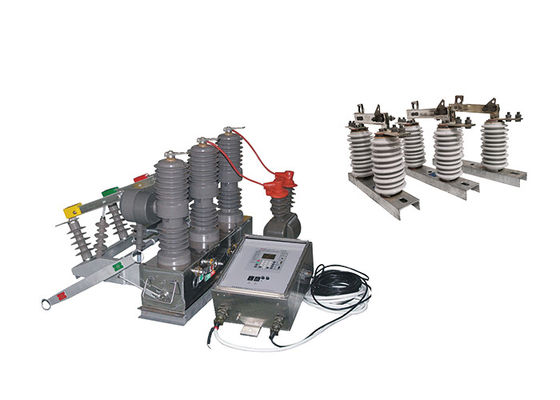

Εξωτερική διανομή HV Στύλος τοποθετημένος διακόπτης κυκλωμάτων με ελεγκτή έξυπνου συστήματος που ταιριάζει με εξωτερικό γάντζο

Εξωτερική διανομή HV Στύλος τοποθετημένος διακόπτης κυκλωμάτων με ελεγκτή έξυπνου συστήματος που ταιριάζει με εξωτερικό γάντζο

Περιγραφή του προϊόντος:

Ο διακόπτης κυκλώματος υψηλής τάσης ZW32-12(F) είναι ένας εξοπλισμός εξωτερικής διανομής με ονομαστική τάση 12kV και τρι-φασική συχνότητα εναλλασσόμενου ρεύματος 50Hz.Χρησιμοποιείται κυρίως για τη διάσπαση και το κλείσιμο του ρεύματος φορτίουΕίναι κατάλληλο για προστασία και έλεγχο σε υποσταθμούς και συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων.καθώς και για συχνές λειτουργίες σε αγροτικά ηλεκτρικά δίκτυαΜε την εγκατάσταση ενός ελεγκτή, η συσκευή μπορεί να χρησιμοποιηθεί ως διατομευτικός διακόπτης για τη λειτουργία του ηλεκτρικού δικτύου.Το ZW32-12 αυτόματο επανακλείδωμα ηλεκτρικό sectionlizer μπορεί να ενσωματωθεί απρόσκοπτα στις λειτουργίες του ηλεκτρικού δικτύουΕπιτρέπει την απομακρυσμένη παρακολούθηση, τον έλεγχο και τον αυτοματισμό του δικτύου διανομής, βελτιστοποιώντας την απόδοση του συστήματος και διευκολύνοντας την αποτελεσματική διαχείριση της ενέργειας.

Ο χειριζόμενος γάντζος GW9-10 είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται για την απομόνωση τμήματος μιας εναέριας γραμμής μεταφοράς ηλεκτρικής ενέργειας για συντήρηση ή επισκευή.Χρησιμοποιείται συνήθως σε ηλεκτρικά συστήματα υψηλής τάσης, όπως εκείνες που χρησιμοποιούνται από τις επιχειρήσεις παροχής ηλεκτρικής ενέργειας για τη μεταφορά ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις.

Η ράβδος του γάντζου τοποθετείται σε μια κεφαλική δομή, όπως ένας πύργος μεταφοράς ή ένας στύλος, και έχει σχεδιαστεί για να αντέχει στις σκληρές περιβαλλοντικές συνθήκες που συναντούνται στα εξωτερικά ηλεκτρικά συστήματα.Διαθέτει κάθετη, ή προς τα πάνω και προς τα κάτω, κίνηση για την ανάκτηση ή την απόσβεση των επαφών των διακόπτες, οι οποίες συνήθως είναι κατασκευασμένες από χαλκό ή άλλα αγωγικά υλικά.

Η ράβδος του γάντζου έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στην γραμμή μεταφοράς, επιτρέποντας στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στην γραμμή χωρίς κίνδυνο ηλεκτροπληξίας ή βλάβης στον εξοπλισμό.Χρησιμοποιείται συχνά σε συνδυασμό με άλλες διατάξεις ασφαλείας, όπως οι διακόπτες γείωσης και οι συσσωρευτές συρρίκνωσης, για την προστασία του ηλεκτρικού συστήματος και των ανθρώπων που εργάζονται σε αυτό.

Εισαγωγή του ελεγκτή:

Ο ελεγκτής υποστηρίζει την επικοινωνία μέσω μιας 485/232 διεπαφής, η οποία επιτρέπει την απομακρυσμένη παρακολούθηση και έλεγχο.

Όταν ανιχνεύεται ένας βαρύς διακόπτης, η συσκευή επιταχύνει αυτόματα τη διαδικασία ενεργοποίησης σε περίπτωση μόνιμης βλάβης.

Απομακρυσμένο/χειροκίνητο κλείσιμο και επανακλείσιμο: Ο χρήστης έχει τη δυνατότητα να κλείσει και να ξανακλείσει το κύκλωμα εξ αποστάσεως ή με το χέρι.εάν ο χρήστης ξεχάσει να αφαιρέσει τον διακόπτη γείωσης κατά την αποκατάσταση της ισχύος μετά την επισκευή μιας γραμμής, η συσκευή μπορεί να επιταχύνει τη διαδικασία αποσύνδεσης για να διασφαλίσει την ασφάλεια.

Αυτό το χαρακτηριστικό παρέχει ευελιξία στον καθορισμό της κατάλληλης καθυστέρησης πριν από το επανακλεισμό του κυκλώματος μετά από σφάλμα.

Το κύκλωμα κλεισίματος άλματος του ελεγκτή ενσωματώνει σχεδιασμό κατά της κακής λειτουργίας.

Ο ελεγκτής μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης με βάση το ρεύμα μηδενικής ακολουθίας.Αυτή η δυνατότητα βοηθά στην αναγνώριση της τοποθεσίας των σφαλμάτων και επιτρέπει πιο στοχευμένη αντιμετώπιση προβλημάτων και συντήρηση.

Πρόληψη των σφαλμάτων λειτουργίας: Ο διακόπτης τηλεχειρισμού έχει σχεδιαστεί για την πρόληψη σφαλμάτων λειτουργίας.μειώνοντας έτσι τον κίνδυνο ακούσιων ενεργειών.

Εφαρμογή:

1Συστήματα διανομής ηλεκτρικής ενέργειας: Ο διακόπτης μπορεί να χρησιμοποιηθεί σε δίκτυα διανομής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων υποσταθμών, διακόπτη και πάνελ διανομής.Τα έξυπνα χαρακτηριστικά ελέγχου του παρέχουν βελτιωμένες δυνατότητες παρακολούθησης και προστασίας, επιτρέποντας την αποτελεσματική και αξιόπιστη λειτουργία του συστήματος διανομής.

2Βιομηχανικές εγκαταστάσεις: Ο διακόπτης είναι κατάλληλος για την προστασία ηλεκτρικού εξοπλισμού και μηχανών σε βιομηχανικές εγκαταστάσεις.και συστήματα αυτοματισμού διαδικασιών, διασφαλίζοντας την ασφάλεια και την αδιάλειπτη λειτουργία των κρίσιμων βιομηχανικών διαδικασιών.

3Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης είναι κατάλληλος για χρήση σε συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.διασφάλιση της προστασίας ευαίσθητων εξοπλισμού ανανεώσιμης ενέργειας και πρόληψη ζημιών που προκαλούνται από υπερφόρτωση ή βλάβη.

4Κέντρα δεδομένων: Τα κέντρα δεδομένων απαιτούν υψηλής αξιοπιστίας και ευαίσθητης προστασίας κυκλωμάτων για την προστασία της κρίσιμης υποδομής πληροφορικής.Ο ευφυής μόνιμος μαγνητικός διακόπτης κυκλωμάτων μπορεί να χρησιμοποιηθεί σε μονάδες διανομής ενέργειας κέντρου δεδομένων (PDU) και ηλεκτρικά πάνελ, προσφέροντας προηγμένη παρακολούθηση, γρήγορο εντοπισμό σφαλμάτων και βελτιστοποιημένη διαχείριση ενέργειας.

5Σταθμοί φόρτισης ηλεκτρικών οχημάτων: Με την αυξανόμενη υιοθέτηση ηλεκτρικών οχημάτων (EVs), ο ευφυής μόνιμος μαγνητικός διακόπτης κυκλωμάτων μπορεί να χρησιμοποιηθεί σε σταθμούς φόρτισης EV.Παρέχει γρήγορη και ακριβή προστασία από υπερστροφές και βραχυκυκλώματα, εξασφαλίζοντας ασφαλείς και αξιόπιστες λειτουργίες φόρτισης.

6Συστήματα διαχείρισης ενέργειας: Τα έξυπνα χαρακτηριστικά ελέγχου του διακόπτη τον καθιστούν συμβατό με συστήματα διαχείρισης ενέργειας.Μπορεί να ενσωματωθεί σε έξυπνα συστήματα αυτοματισμού σπιτιών ή κτιρίων για τη βελτιστοποίηση της κατανάλωσης ενέργειας, παρακολούθηση των ηλεκτρικών παραμέτρων και ενεργοποίηση λειτουργιών αποσύνδεσης φορτίου ή ανταπόκρισης ζήτησης.

Χαρακτηριστικό:

1.Υψηλής τάσης διακόπτης ηλεκτρικού κυκλώματος κενού: υιοθετεί τεχνολογία σβήσης τόξου κενού και έχει καλή απόδοση σβήσης και ισχυρή ικανότητα σβήσης τόξου.ρεύματα υπερφόρτωσης, και βραχυκυκλώματα.

2Σχεδιασμός εξωτερικού: Είναι κατάλληλο για εξωτερικά περιβάλλοντα και έχει καλή αντοχή και προστασία, επιτρέποντάς του να λειτουργεί κανονικά σε διάφορες δύσκολες καιρικές συνθήκες.

3.Αριθμητική τάση και συχνότητα: Είναι κατάλληλο για συστήματα διανομής με ονομαστική τάση 12kV και τρι-φασική συχνότητα εναλλασσόμενου ρεύματος 50Hz, που πληρούν τις αντίστοιχες απαιτήσεις ισχύος.

4Προστασία και λειτουργία ελέγχου: Χρησιμοποιείται κυρίως για την προστασία και τον έλεγχο φορτίου σε υποσταθμούς και συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων.Μπορεί να προστατεύσει αποτελεσματικά την ασφαλή λειτουργία του εξοπλισμού και των συστημάτων ενέργειας.

5Εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω των συχνών λειτουργιών στα αγροτικά δίκτυα ηλεκτρικής ενέργειας,Αυτός ο διακόπτης κυκλωμάτων χρησιμοποιείται ευρέως και μπορεί να χρησιμοποιηθεί ως διατομευτικός διακόπτης και για αυτοματοποίηση δικτύου διανομής σε αγροτικά δίκτυα ηλεκτρικής ενέργειας..

Κατάσταση:

1Υψόμετρο όχι μεγαλύτερο από 2000 μέτρα·

2.Θερμοκρασία αέρα περιβάλλοντος: -45 ° C ~ + 40 ° C. Ημερήσια διαφορά θερμοκρασίας: 25 ° C.

3.Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m / s

4.Καμία εύφλεκτη, εκρηκτική επικίνδυνη χημική διάβρωση και βίαιοι τόποι δονήσεων.

Τεχνική παράμετρος:

ZW32-12

GW9-10
