Συμμετέχουσα συσκευή για την προστασία των ηλεκτρικών σταθμών

Συμμετέχουσα συσκευή για την προστασία των ηλεκτρικών σταθμών

Περιγραφή του προϊόντος:

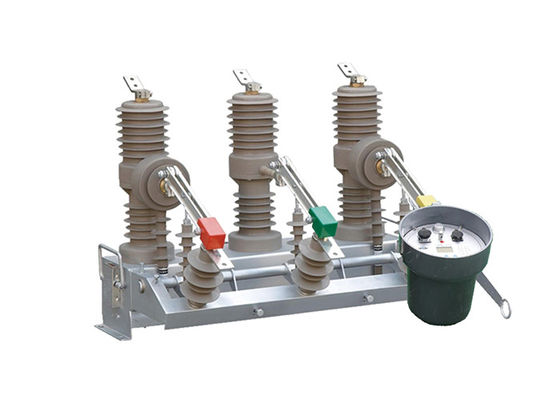

Ο διακόπτης κυκλώματος ZW32-12 είναι ένας ανθεκτικός εξοπλισμός διανομής που έχει σχεδιαστεί για εξωτερικές εφαρμογές.Αυτός ο διακόπτης κυκλώματος χρησιμοποιείται κυρίως για να διακόψει και να κλείσει το ρεύμα φορτίου, ρεύμα υπερφόρτωσης και ρεύμα βραχυκύκλωσης σε ηλεκτρονικά συστήματα.
Ένα από τα βασικά πλεονεκτήματα του διακόπτη κύκλου ZW32-12 είναι η ευελιξία του. Βρίσκει εκτεταμένη χρήση σε διάφορα περιβάλλοντα, συμπεριλαμβανομένων των υποσταθμών, των συστημάτων διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων,και αγροτικά ηλεκτρικά δίκτυαΑυτό το καθιστά κατάλληλη επιλογή για ένα ευρύ φάσμα εφαρμογών προστασίας και ελέγχου.
Επιπλέον, ο διακόπτης κύκλου ZW32-12 μπορεί να χρησιμεύσει ως διατομευτικός διακόπτης, επιτρέποντας την αποτελεσματική λειτουργία του δικτύου ηλεκτρικής ενέργειας.ειδικά τμήματα ενός δικτύου διανομής μπορούν να απομονωθούν για σκοπούς συντήρησης ή διαχείρισης σφαλμάτων.
Για την περαιτέρω βελτίωση της λειτουργικότητάς του, ο διακόπτης κύκλου ZW32-12 μπορεί να ενσωματωθεί σε έναν ελεγκτή.διευκόλυνση του τηλεχειρισμούΗ λειτουργία αυτή συμβάλλει στη συνολική αποτελεσματικότητα και αξιοπιστία του δικτύου διανομής.

Πλεονέκτημα:

1Μηχανική αντοχή: Ο διακόπτης πρέπει να είναι σχεδιασμένος ώστε να αντέχει σε ορισμένο αριθμό μηχανικών εργασιών.000 μηχανικές εργασίες, προτού απαιτηθεί συντήρηση ή αντικατάσταση βασικών εξαρτημάτων.

2Ηλεκτρική αντοχή: Ο διακόπτης πρέπει να έχει καθορισμένη ηλεκτρική αντοχή, που να υποδεικνύει τον αριθμό των ηλεκτρικών εργασιών που μπορεί να εκτελέσει με αξιοπιστία.Αυτό περιλαμβάνει την ικανότητα διακοπής ρεύματος ελαττώματος και ρεύματος φορτίου χωρίς υποβάθμιση της απόδοσης.Οι τιμές ηλεκτρικής αντοχής παρέχονται συνήθως με βάση τον αριθμό των λειτουργιών ή τις τιμές ρεύματος διακοπής βραχυκυκλώματος.

3Διορισμένο ρεύμα βραχυκυκλώματος (SCCR): Ο διακόπτης πρέπει να έχει καθορισμένο ρεύμα βραχυκυκλώματος, το οποίο υποδεικνύει το μέγιστο πιθανό ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια.Αυτή η ικανότητα εξασφαλίζει ότι ο διακόπτης μπορεί να χειριστεί τις συνθήκες βλάβης χωρίς να υπερβαίνει τα όρια του σχεδιασμού.

4Επίπεδο μόνωσης: Ο διακόπτης πρέπει να διαθέτει κατάλληλα επίπεδα μόνωσης ώστε να αντέχει στις τάσεις που υποβάλλεται.Αυτό περιλαμβάνει τον συντονισμό της μόνωσης σύμφωνα με τα διεθνή πρότυπα, όπως η IEC 62271-100 ή ισοδύναμη.

5Προστασία του περιβλήματος: Το περιβλήμα του διακόπτη πρέπει να παρέχει επαρκή προστασία από εξωτερικές επιρροές, όπως στερεά αντικείμενα, σκόνη, νερό και άλλους περιβαλλοντικούς παράγοντες.Θα πρέπει να έχει καθορισμένη βαθμολογία προστασίας κατά της εισόδου (IP), που υποδεικνύει την αντοχή του στην είσοδο ξένων αντικειμένων και νερού.

6Μηχανική αντοχή: Ο διακόπτης πρέπει να είναι μηχανικά ανθεκτικός ώστε να αντέχει στη μεταφορά, την εγκατάσταση και τις κανονικές συνθήκες λειτουργίας.,δονήσεις και ηλεκτροσόκ.

7.Αντίσταση στη διάβρωση: Καθώς πρόκειται για εξωτερικό διακόπτη, θα πρέπει να είναι σχεδιασμένο για να αντιστέκεται στη διάβρωση.και επεξεργασίες που παρέχουν προστασία από τους παράγοντες διάβρωσης του περιβάλλοντος.

5.Αντίσταση στα υπεριώδη φώτα: Για να αντέχει στην έκθεση στο φως του ήλιου,το περίβλημα και τα υλικά του διακόπτη πρέπει να έχουν ιδιότητες ανθεκτικές στις ακτινοβολίες UV για την πρόληψη της υποβάθμισης ή της αποχρώσεως λόγω παρατεταμένης έκθεσης στον ήλιο.

Χαρακτηριστικό:

1.Υψηλής τάσης διακόπτης ηλεκτρικού κυκλώματος κενού: υιοθετεί τεχνολογία σβήσης τόξου κενού και έχει καλή απόδοση σβήσης και ισχυρή ικανότητα σβήσης τόξου.ρεύματα υπερφόρτωσης, και βραχυκυκλώματα.

2Σχεδιασμός εξωτερικού: Είναι κατάλληλο για εξωτερικά περιβάλλοντα και έχει καλή αντοχή και προστασία, επιτρέποντάς του να λειτουργεί κανονικά σε διάφορες δύσκολες καιρικές συνθήκες.

3.Αριθμητική τάση και συχνότητα: Είναι κατάλληλο για συστήματα διανομής με ονομαστική τάση 12kV και τρι-φασική συχνότητα εναλλασσόμενου ρεύματος 50Hz, που πληρούν τις αντίστοιχες απαιτήσεις ισχύος.

4Προστασία και λειτουργία ελέγχου: Χρησιμοποιείται κυρίως για την προστασία και τον έλεγχο φορτίου σε υποσταθμούς και συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων.Μπορεί να προστατεύσει αποτελεσματικά την ασφαλή λειτουργία του εξοπλισμού και των συστημάτων ενέργειας.

5Εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω των συχνών λειτουργιών στα αγροτικά δίκτυα ηλεκτρικής ενέργειας,Αυτός ο διακόπτης κυκλωμάτων χρησιμοποιείται ευρέως και μπορεί να χρησιμοποιηθεί ως διατομευτικός διακόπτης και για αυτοματοποίηση δικτύου διανομής σε αγροτικά δίκτυα ηλεκτρικής ενέργειας..

Δομή:

Ο διακόπτης φορτίου αποτελείται από τρία μέρη: πυλώνα, βάση και ανάρτηση για εγκατάσταση, στερέωση και ανύψωση.

1Ο διακόπτης φορτίου υψηλής τάσης που τοποθετείται σε πυλώνα με θάλαμο σβήσεως τόξου κενού έχει σταθερή και αξιόπιστη απόδοση σπάσματος.χωρίς συντήρηση, μικρό μέγεθος, ελαφρύ βάρος και μακρά διάρκεια ζωής.

2Ο διακόπτης φορτίου υιοθετεί πλήρως κλειστή δομή με καλή απόδοση σφράγισης, ικανότητες πρόληψης υγρασίας και δροσιάς, κατάλληλη για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίας.

3Ο διακόπτης φορτίου μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά για το άνοιγμα και το κλείσιμο, και μπορεί επίσης να ελέγχεται εξ αποστάσεως.

4Ο μηχανισμός λειτουργίας είναι καινοτόμος, απλός, αξιόπιστος στη λειτουργία, συμπαγής σε μέγεθος και έχει μηχανική διάρκεια ζωής έως και 10.000 λειτουργίες.και το επίπεδο τάσης μπορεί να επιλεγεί από -220V, 110V, 48V ή 24V.

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3.Αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω της ικανότητάς του να αντέχει σε συχνές λειτουργίες, ο διακόπτης κενού είναι κατάλληλος για εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.επιτρέποντας την αποτελεσματική κατανομή του δικτύου ηλεκτρικής ενέργειαςΕπιπλέον, όταν είναι εξοπλισμένο με ελεγκτή, επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

4Εμπορικά κτίρια: Ο διακόπτης κενού χρησιμοποιείται επίσης σε εμπορικά κτίρια για τη διανομή και την προστασία της ενέργειας.προληπτική προστασία

Τεχνική παράμετρος:
