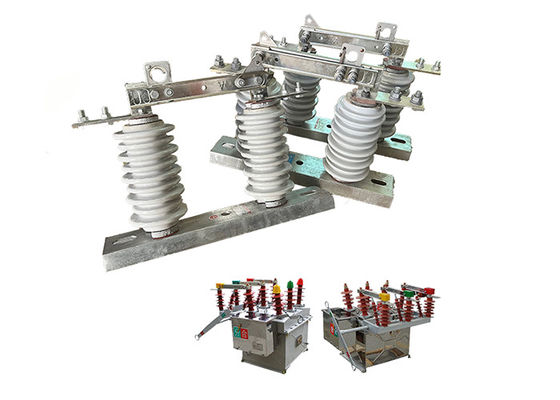

630A Μετακόπτης αποσύνδεσης υψηλής τάσης GW9 Βιομηχανικός μονοφασικός κατακόρυφος διακόπτης με εύκολη εγκατάσταση

630A Μετακόπτης αποσύνδεσης υψηλής τάσης GW9 Βιομηχανικός μονοφασικός κατακόρυφος διακόπτης με εύκολη εγκατάσταση

Περιγραφή του προϊόντος:

Ο διακόπτης αποσύνδεσης υψηλής τάσης είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται σε συστήματα ηλεκτρικής ενέργειας υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για λόγους συντήρησης ή ασφάλειας.Ο διακόπτης είναι συνήθως τοποθετημένος σε ένα στύλο ή άλλη δομή υποστήριξης και χρησιμοποιείται για να αποσυνδέσει μια εναέρια γραμμή ηλεκτρικής ενέργειας από το υπόλοιπο σύστημα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν σχεδιαστεί για να χειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαταστάνονται σε εξωτερικές τοποθεσίες.Αποτελούνται από ένα σύνολο σταθερών και κινητών επαφών που χωρίζονται από ένα κενό αέραΌταν ο διακόπτης βρίσκεται σε κλειστή θέση, οι επαφές έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσω του κυκλώματος.διακοπή της ροής ρεύματος μέσω του κυκλώματος και απομόνωσή του από το υπόλοιπο σύστημα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης αποτελούν σημαντικό συστατικό της ασφάλειας και της αξιοπιστίας του συστήματος ηλεκτρικής ενέργειας και έχουν σχεδιαστεί για να λειτουργούν σε διάφορες περιβαλλοντικές συνθήκες.Συχνά υπόκεινται σε αυστηρές απαιτήσεις δοκιμών και πιστοποίησης για να διασφαλιστεί ότι πληρούν τα πρότυπα της βιομηχανίας για την απόδοση και την ασφάλεια.

Οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Λειτουργία:

1 Προετοιμασία: Προτού ενεργοποιηθεί ο διακόπτης, το κύκλωμα πρέπει να αποσυνδεθεί και να γείρει κατάλληλα για να αποφευχθεί οποιοσδήποτε ηλεκτρικός κίνδυνος.Ο διακόπτης πρέπει να ελέγχεται για τυχόν σημάδια βλάβης ή φθοράς.
2 Κλείσιμο του διακόπτη: Για να κλείσει ο διακόπτης, ο χειριστής μετακινεί χειροκίνητα ή εξ αποστάσεως τη λαβή του διακόπτη ή το μοχλό ελέγχου στην κλειστή θέση.επιτρέποντας το ρεύμα να ρέει στο κύκλωμα.
3 Άνοιγμα του διακόπτη: Για να ανοίξει τον διακόπτη, ο χειριστής μετακινεί με το χέρι ή εξ αποστάσεως το χερούλι του διακόπτη ή το μοχλό ελέγχου στην ανοικτή θέση.διακοπή της ροής ρεύματος.
4 Διαχείριση τόξου: Όταν ανοίγεται ο διακόπτης, μπορεί να προκύψει ηλεκτρικό τόξο μεταξύ των επαφών, το οποίο μπορεί να είναι επικίνδυνο και να προκαλέσει βλάβη στον διακόπτη.ο διακόπτης μπορεί να είναι εξοπλισμένος με συσκευές, όπως καμπύλες τόξου ή σπείρες εκτόξευσης.
5 Ασφάλεια: Οι χειριστές των διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να ακολουθούν κατάλληλες διαδικασίες ασφάλειας για την πρόληψη των κινδύνων από ηλεκτρικό ρεύμα.και μετά από διαδικασίες κλεισίματος/ετικέτας.

Συμβουλές ασφαλείας:

1.Να φοράτε πάντα κατάλληλο προσωπικό εξοπλισμό προστασίας (ΑΠΠ), όπως γάντια, γυαλιά ασφαλείας και ανθεκτικά στην φλόγα ρούχα.

Πριν από την εργασία στον διακόπτη, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη και ο διακόπτης είναι κατάλληλα γειωμένος.

2.Ακολουθήστε τις οδηγίες του κατασκευαστή για τη λειτουργία του διακόπτη και μην επιχειρήσετε να παρακάμψετε τα χαρακτηριστικά ασφαλείας ή να χρησιμοποιήσετε τον διακόπτη για σκοπούς άλλους από τους προβλεπόμενους.

3Όταν εργάζεστε στον διακόπτη, χρησιμοποιήστε απομονωμένα εργαλεία και εξοπλισμό για την πρόληψη ηλεκτροπληξίας.

4.Μην αγγίζετε οποιαδήποτε αγωγικά μέρη του διακόπτη και διατηρήστε ασφαλή απόσταση από τον διακόπτη όταν λειτουργεί.

5.Ποτέ μην επιχειρήσετε να επισκευάσετε ή να τροποποιήσετε τον διακόπτη μόνοι σας, εκτός αν είστε ειδικευμένος και εκπαιδευμένος επαγγελματίας.

6.Να διατηρείτε την περιοχή γύρω από τον διακόπτη καθαρή και απαλλαγμένη από υπολείμματα που μπορεί να παρεμβαίνουν στη λειτουργία του.

7.Ελέγξτε τακτικά τον διακόπτη για σημάδια φθοράς ή βλάβης και αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα μέρη το συντομότερο δυνατόν.

8Μόνο το εξουσιοδοτημένο προσωπικό πρέπει να επιτρέπεται να λειτουργεί ή να εκτελεί συντήρηση του διακόπτη.

9Σε περίπτωση έκτακτης ανάγκης, ακολουθήστε τις καθιερωμένες διαδικασίες έκτακτης ανάγκης και απενεργοποιήστε αμέσως το διακόπτη.

Εφαρμογή:

1Διατήρηση και επισκευή: Ο διακόπτης αποσύνδεσης χρησιμοποιείται για την απομόνωση τμήματος της ηλεκτρικής γραμμής για σκοπούς συντήρησης ή επισκευής.Αυτό επιτρέπει στο προσωπικό συντήρησης να εργάζεται με ασφάλεια χωρίς να κινδυνεύει με ηλεκτροπληξία.

2.Αποσύνδεση φορτίου: Σε περίπτωση υπερφόρτωσης ισχύος, ο διακόπτης αποσύνδεσης μπορεί να χρησιμοποιηθεί για να αποσύρει το φορτίο και να αποτρέψει τη βλάβη στην γραμμή ή τον εξοπλισμό.

3Απομόνωση σφάλματος: Ο διακόπτης αποσύνδεσης μπορεί να χρησιμοποιηθεί για την απομόνωση τμήματος της γραμμής ηλεκτρικής ενέργειας σε περίπτωση σφάλματος, όπως βραχυκύκλωμα ή σφάλμα εδάφους.Αυτό εμποδίζει την εξάπλωση του ελαττώματος σε άλλα μέρη του δικτύου και την πρόκληση περαιτέρω ζημιών..

4Λειτουργίες διακόπτη: Ο διακόπτης αποσύνδεσης χρησιμοποιείται για λειτουργίες διακόπτη, όπως η σύνδεση ή η αποσύνδεση πηγών ενέργειας ή η ανακατεύθυνση ισχύος σε διαφορετικά μέρη του δικτύου.

5Προστασία: Ο διακόπτης αποσύνδεσης χρησιμοποιείται συχνά σε συνδυασμό με άλλες προστατευτικές συσκευές, όπως διακόπτες κύκλου και ασφάλειες, για την προστασία της ηλεκτρικής γραμμής και του εξοπλισμού από ζημιές.

6Ανανεώσιμες πηγές ενέργειας: Με την αυξανόμενη χρήση ανανεώσιμων πηγών ενέργειας, όπως η αιολική και η ηλιακή ενέργεια, χρησιμοποιούνται διακόπτες αποσύνδεσης για τη σύνδεση και αποσύνδεση αυτών των πηγών από το ηλεκτρικό δίκτυο.

Δομή:

Το προϊόν αυτό αποτελείται από βάση (πίνακα), απομονωτικό πόστο, αγωγό μέρος και συσκευή κλειδώματος.και η άλλη άκρη του μαχαιριού συνδέεται ξεχωριστά με την κεντρική κεφαλή στατικής επαφήςΚάθε μαχαίρι έχει σχήμα τρύπας, το οποίο όχι μόνο αυξάνει την επιφάνεια διάσπασης θερμότητας του μαχαίρι, αλλά καιαλλά και να μειώσει την αύξηση της θερμοκρασίας., και βελτιώνει τη μηχανική αντοχή του μαχαιριού, καθιστώντας τη δυναμική θερμική σταθερότητα ενάντια σε βραχυκύκλωμα.Τα αλληλοκλειδωτικά μέρη που είναι εγκατεστημένα στο μη περιστρεφόμενο άκρο του μαχαίρου επαφής και ο κώλος στατικής κλειδώσεως στην στατική επαφή αποτελούν τη συσκευή κλειδώσεως ανοίγματος., η οποία είναι αυτοκλείδωτη όταν το φρένο είναι κλειστό, έτσι ώστε το μαχαίρι φρένων να μην πέφτει από μόνο του λόγω του βάρους του ή της ενέργειας της ηλεκτρικής ενέργειας,με αποτέλεσμα το φρένο να ανοίξει χωρίς αιτία.

Τεχνικές παραμέτρους:
