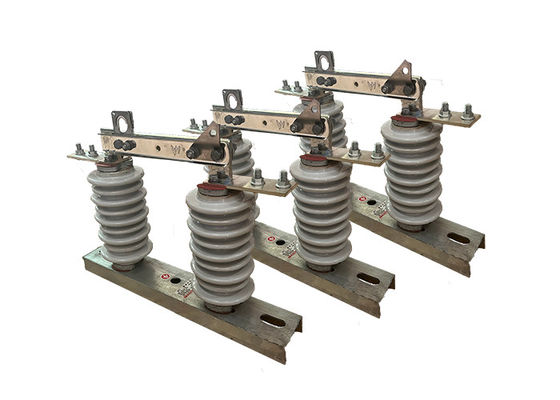

Βιομηχανικός διακόπτης αποσύνδεσης υψηλής τάσης Απομόνωση ηλεκτρικού κυκλώματος που χρησιμοποιείται για απομόνωση με εύκολη λειτουργία

Βιομηχανικός διακόπτης αποσύνδεσης υψηλής τάσης Απομόνωση ηλεκτρικού κυκλώματος που χρησιμοποιείται για απομόνωση με εύκολη λειτουργία

Περιγραφή του προϊόντος:

Ο διακόπτης αποσύνδεσης υψηλής τάσης είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται σε συστήματα ηλεκτρικής ενέργειας υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για λόγους συντήρησης ή ασφάλειας.Ο διακόπτης είναι συνήθως τοποθετημένος σε ένα στύλο ή άλλη δομή υποστήριξης και χρησιμοποιείται για να αποσυνδέσει μια εναέρια γραμμή ηλεκτρικής ενέργειας από το υπόλοιπο σύστημα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης έχουν σχεδιαστεί για να χειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαταστάνονται σε εξωτερικές τοποθεσίες.Αποτελούνται από ένα σύνολο σταθερών και κινητών επαφών που χωρίζονται από ένα κενό αέραΌταν ο διακόπτης βρίσκεται σε κλειστή θέση, οι επαφές έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσω του κυκλώματος.διακοπή της ροής ρεύματος μέσω του κυκλώματος και απομόνωσή του από το υπόλοιπο σύστημα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης αποτελούν σημαντικό συστατικό της ασφάλειας και της αξιοπιστίας του συστήματος ηλεκτρικής ενέργειας και έχουν σχεδιαστεί για να λειτουργούν σε διάφορες περιβαλλοντικές συνθήκες.Συχνά υπόκεινται σε αυστηρές απαιτήσεις δοκιμών και πιστοποίησης για να διασφαλιστεί ότι πληρούν τα πρότυπα της βιομηχανίας για την απόδοση και την ασφάλεια.

Οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Εφαρμογή:

1Απομόνωση κυκλώματος: Οι ηλεκτρικοί απομόνωσης υψηλής τάσης χρησιμοποιούνται κυρίως για την απομόνωση τμημάτων ενός συστήματος ηλεκτρικής ενέργειας για εργασίες συντήρησης ή επισκευής.Αυτό επιτρέπει στους εργαζόμενους να εργάζονται με ασφάλεια στο απομονωμένο κύκλωμα χωρίς τον κίνδυνο ηλεκτροπληξίας ή άλλων ηλεκτρικών κινδύνων.

2Ασφάλεια: Οι ηλεκτρικοί απομονωτές υψηλής τάσης χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων και του κοινού από ηλεκτρικούς κινδύνους.Οι ηλεκτρικοί απομονωτές υψηλής τάσης αποτρέπουν την τυχαία επαφή με ενεργά μέρη του συστήματος και μειώνουν τον κίνδυνο ηλεκτρικών ατυχημάτων..

3Προστασία από σφάλματα: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν επίσης να χρησιμοποιηθούν για την προστασία του συστήματος ενέργειας από σφάλματα, όπως βραχυκυκλώματα και υπερφόρτωση.Οι ηλεκτρικοί απομονωτές υψηλής τάσης εμποδίζουν την εξάπλωση του ελαττώματος σε άλλα μέρη του συστήματος και την πρόκληση περαιτέρω ζημιών..

4.Σύνδεσμος: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν να χρησιμοποιηθούν ως συσκευή διακόπτη για τον έλεγχο της ροής ενέργειας σε ένα σύστημα.η ροή ισχύος μπορεί να κατευθύνεται σε διαφορετικά μέρη του συστήματος κατά περίπτωση.

5Δοκιμές: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν επίσης να χρησιμοποιηθούν για σκοπούς δοκιμών, όπως για τη μέτρηση της τάσης ή του ρεύματος σε ένα κύκλωμα ή για τη δοκιμή της απόδοσης άλλων συστατικών του συστήματος..

Λειτουργία:

1Κλείσιμο του διακόπτη: Όταν ο διακόπτης κλείνει, τα δύο αγωγικά μέρη του κυκλώματος έρχονται σε επαφή μεταξύ τους, επιτρέποντας στο ηλεκτρικό ρεύμα να ρέει μέσα από το κύκλωμα.

2Άνοιγμα του διακόπτη: Όταν ανοίγεται ο διακόπτης, δημιουργείται ένα κενό αέρα μεταξύ των δύο αγωγών τμημάτων του κυκλώματος, απομονώνοντας αποτελεσματικά το τμήμα από το υπόλοιπο σύστημα.Αυτό γίνεται συνήθως για να επιτρέψει τη συντήρηση, επισκευής ή δοκιμής πρέπει να εκτελούνται με ασφάλεια.

3- Γείωση του κυκλώματος: Πριν από οποιαδήποτε εργασία μπορεί να πραγματοποιηθεί στο απομονωμένο τμήμα του κυκλώματος, είναι σημαντικό να γείρει το κύκλωμα για να αποφευχθεί η συσσώρευση κάθε υπολειμματικού ηλεκτρικού φορτίου.Αυτό γίνεται συνήθως με τη χρήση ενός διακόπτη γης ή ηλεκτρόδιο γείωσης.

Είναι σημαντικό να σημειωθεί ότι η λειτουργία των διακόπτες απομόνωσης υψηλής τάσης θα πρέπει να εκτελείται μόνο από εκπαιδευμένο και ειδικευμένο προσωπικό,καθώς μπορεί να παρουσιάσουν σοβαρό κίνδυνο ηλεκτροπληξίας ή τραυματισμού εάν χειριστούν εσφαλμέναΕπιπλέον, είναι σημαντικό να τηρούνται όλες οι διαδικασίες και οι οδηγίες ασφαλείας κατά την εργασία με εξοπλισμό υψηλής τάσης, συμπεριλαμβανομένης της ένδυσης κατάλληλων προστατευτικών ενδυμάτων και εξοπλισμού,χρησιμοποιώντας μονωμένα εργαλεία, και διασφαλίζοντας ότι η περιοχή είναι απαλλαγμένη από οποιοδήποτε εύφλεκτο ή εκρηκτικό

Δομή:

1.Σώμα μονωτή πορσελάνης: Το σώμα μονωτή είναι το κύριο συστατικό του μονωτή και είναι συνήθως κατασκευασμένο από υψηλής αντοχής πορσελάνη.Έχει σχεδιαστεί για να παρέχει ηλεκτρική μόνωση μεταξύ του αγωγού και της υποστηρικτικής δομής, και διαμορφώνεται στο επιθυμητό σχήμα και μέγεθος.

2Μεταλλικά εξαρτήματα: Τα μεταλλικά εξαρτήματα συνδέονται με το σώμα του μονωτήρα και παρέχουν ένα μέσο σύνδεσης του μονωτήρα με τον αγωγό και τη δομή υποστήριξης.Συνήθως κατασκευάζονται από γαλβανισμένο χάλυβα ή άλλο ανθεκτικό στη διάβρωση υλικό, και μπορεί να σχεδιάζονται με ειδικά χαρακτηριστικά όπως σχισμές ή αρθρώσεις σφαίρας και υποδομής για εύκολη εγκατάσταση.

3.Συνδυασμός σφράγισης: Χρησιμοποιείται συνδυασμός σφράγισης για να σφραγίσει τη σύνδεση μεταξύ του σώματος του μονωτή και των μεταλλικών τερματικών εξαρτημάτων, εμποδίζοντας την είσοδο υγρασίας και ρυπαντικών στο εσωτερικό του μονωτή.

4Εργαλεία: Εργαλεία όπως βίδες, νάτσες και πλέγματα χρησιμοποιούνται για να στερεώσουν τα μεταλλικά εξαρτήματα στο σώμα του μονωτή και τη δομή υποστήριξης.

Κεπάσματα προσαρμογής: Τα καπάκια προσαρμογής χρησιμοποιούνται για την προστασία των μεταλλικών τελικών εξαρτημάτων από διάβρωση και βλάβη και μπορεί να είναι κατασκευασμένα από πλαστικό ή άλλα υλικά.

5.Περαιτέρω χαρακτηριστικά: Ανάλογα με την ειδική εφαρμογή, οι ηλεκτρικοί απομονωτές υψηλής τάσης από πορσελάνη μπορούν να σχεδιάζονται με πρόσθετα χαρακτηριστικά όπως μονωτικά φραγμούς, καμάρες τόξου,και γήινοι διακόπτες για τη βελτίωση της απόδοσης και της ασφάλειας τους.

Κατάσταση:

1Το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.

2.Η θερμοκρασία του αέρα περιβάλλοντος: μέγιστο + 40'C· ελάχιστο:Γενική περιοχή -30'C, Paramos -40'C·

3.Η πίεση του ανέμου δεν υπερβαίνει τους 700 Pa. (αντιστοιχεί σε ταχύτητα ανέμου 34 m/s)

4Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

5Η εργασιακή κατάσταση είναι χωρίς συχνές βίαιες δονήσεις.

6Ο τόπος εγκατάστασης του εξολοκλήρωσης συνηθισμένου τύπου πρέπει να διατηρείται μακριά από αέρια, χημικές αποθέσεις καπνού, ομίχλη αλατιού, σκόνη.

και άλλες εκρηκτικές και διαβρωτικές ύλες που επηρεάζουν σοβαρά την μόνωση και την αγωγιμότητα του απομονωτή

7.Απομόνωση-απόδειξη τύπου εφαρμόζεται σε σοβαρή βρώμικη περιοχή αγωγιμότητας, ωστόσο, δεν θα πρέπει να είναι οποιαδήποτε εκρηκτικά υλικά και τα υλικά που προκαλούν πυρκαγιά

Τεχνικές παραμέτρους:
