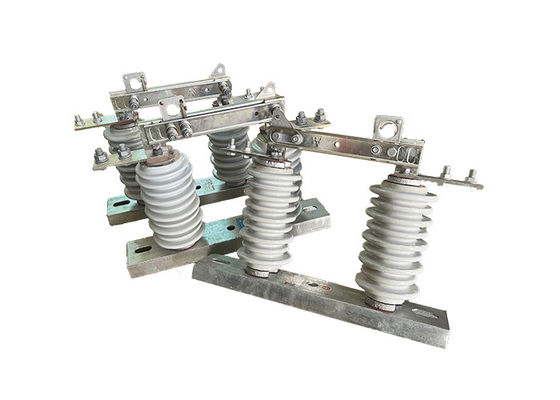

Μονό φάση υψηλής τάσης διακόπτης διακόπτη 630A 12kV πορσελάνη κατασκευασμένη εξωτερική διακόπτης διακόπτη με έξυπνη λειτουργία

Μονό φάση υψηλής τάσης διακόπτης διακόπτη 630A 12kV πορσελάνη κατασκευασμένη εξωτερική διακόπτης διακόπτη με έξυπνη λειτουργία

Περιγραφή του προϊόντος:

Οι διακόπτες αποσύνδεσης υψηλής τάσης χρησιμοποιούνται πράγματι σε συστήματα μεταφοράς και διανομής ενέργειας υψηλής τάσης για την αποσύνδεση κυκλωμάτων από τις πηγές ενέργειας τους για λόγους συντήρησης ή επισκευής.Παρέχουν ένα μέσο για την απομόνωση του κυκλώματος από την παροχή ενέργειας, επιτρέποντας στους εργαζόμενους να εκτελούν με ασφάλεια τις εργασίες τους χωρίς τον κίνδυνο ηλεκτροπληξίας.

Η λειτουργία ενός διακόπτη αποσύνδεσης υψηλής τάσης περιλαμβάνει έναν περιστρεφόμενο πόλο που ελέγχει το άνοιγμα και το κλείσιμο της λεπίδας ή της επαφής του διακόπτη.η λεπίδα μπορεί να ενεργοποιηθεί ή να αποσυνδεθείΟ μηχανισμός αυτός επιτρέπει τη χειροκίνητη και ορατή ένδειξη της κατάστασης του διακόπτη.

Για να εξασφαλιστεί η ασφάλεια του χειριστή, ο πόλος του διακόπτη αποσύνδεσης είναι συνήθως κατασκευασμένος από μη αγωγό υλικό, όπως υαλοϊνός ή σύνθετα υλικά,που παρέχει μόνωση κατά της υψηλής τάσης που υπάρχει στο σύστημαΑυτή η μόνωση προστατεύει τον χειριστή από ηλεκτροπληξία κατά τη λειτουργία του διακόπτη.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι διαθέσιμοι σε διάφορα σχέδια και μεγέθη για να φιλοξενήσουν διαφορετικές τιμές τάσης και ρεύματος των κυκλωμάτων που ελέγχουν.Συνήθως τοποθετούνται σε στύλους ή δομές σε εξωτερικούς χώρουςΣε συνδυασμό με άλλες προστατευτικές συσκευές όπως διακόπτες κυκλωμάτων και ασφάλειες,οι διακόπτες αποσύνδεσης συμβάλλουν στη συνολική ασφάλεια και αξιοπιστία του ηλεκτρικού συστήματος παρέχοντας ένα μέσο απομόνωσης και προστασίας.

Λειτουργία:

Οι διακόπτες αποσύνδεσης υψηλής τάσης διαχωρίζουν το αγωγό μέρος από τη βάση χρησιμοποιώντας έναν μονωτή για να εξασφαλιστεί μια κανονική απόσταση μονόθεσης εργασίας και να σταθεροποιηθεί το αγωγό μέρος, ο μονωτής,και βάση ως ολοκληρωμένη συσκευή διακόπτηΌταν βρίσκεται σε ανοιχτή θέση, υπάρχει ένα ορατό κενό και μια κατάλληλη απόσταση απομόνωσης σπάσματος για να αντέξει τη φυσιολογική τάση λειτουργίας.μπορεί να μεταφέρει αξιόπιστα το κανονικό ρεύμα εργασίας και το ρεύμα σφάλματος βραχυκυκλώματοςΛόγω της παρουσίας ειδικής συσκευής σβήσεως τόξου, μπορεί να χρησιμοποιηθεί μόνο για τη διακόπτωση κυκλωμάτων με τάση αλλά χωρίς φορτίο.Οι λειτουργίες ανοίγματος και κλεισίματος πραγματοποιούνται με τη χρήση ενός μονωτικού γάντζου για να τραβήξετε ή να σπρώξετε τη στρογγυλή τρύπα στην διακόπτη, προκαλώντας την αποσύνδεση του δυναμικού αγκίστρου και τη σύνδεση του με τον στατικό αγκίστρο.

Χαρακτηριστικό:

1.Αύξηση τάσης: Οι διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί για να αντέχουν σε υψηλά επίπεδα τάσης, που συνήθως κυμαίνονται από αρκετές χιλιάδες βολτ έως αρκετές εκατοντάδες χιλιάδες βολτ.

2.Αδύναμη κατασκευή: Οι διακόπτες απομόνωσης υψηλής τάσης είναι συνήθως κατασκευασμένοι από υλικά που είναι εξαιρετικά ανθεκτικά σε ηλεκτρικές καμάρες, διάβρωση και άλλες μορφές βλάβης, όπως πορσελάνη ή πολυμερές.

3.Arc Chutes: Πολλοί διακόπτες απομόνωσης υψηλής τάσης έχουν σχεδιαστεί με διακόπτες τόξου, οι οποίοι βοηθούν στην διάλυση της θερμότητας που παράγεται από την ηλεκτρική τόξο και την πρόληψη της βλάβης στον διακόπτη.

4.Συνδέτης γης: Μερικοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με διακόπτη γης, ο οποίος παρέχει πρόσθετο επίπεδο ασφάλειας με τη γείωση του απομονωμένου τμήματος του κυκλώματος.

5Μηχανισμός κλεισίματος: Για την πρόληψη τυχαίας κλεισίματος του διακόπτη κατά τη διάρκεια των εργασιών συντήρησης,Πολλοί διακόπτες απομόνωσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό κλειδώματος που εμποδίζει το διακόπτη να κλείσει μέχρι να ακολουθηθούν όλες οι διαδικασίες ασφαλείας..

6Οπτικοί δείκτες: Οι διακόπτες απομόνωσης υψηλής τάσης μπορούν επίσης να περιλαμβάνουν οπτικούς δείκτες, όπως φώτα ή σημαίες,που παρέχουν σαφή ένδειξη εάν ο διακόπτης βρίσκεται σε ανοιχτή ή κλειστή θέση.

Εφαρμογή:

1Απομόνωση κυκλώματος: Οι ηλεκτρικοί απομόνωσης υψηλής τάσης χρησιμοποιούνται κυρίως για την απομόνωση τμημάτων ενός συστήματος ηλεκτρικής ενέργειας για εργασίες συντήρησης ή επισκευής.Αυτό επιτρέπει στους εργαζόμενους να εργάζονται με ασφάλεια στο απομονωμένο κύκλωμα χωρίς τον κίνδυνο ηλεκτροπληξίας ή άλλων ηλεκτρικών κινδύνων.

2Ασφάλεια: Οι ηλεκτρικοί απομονωτές υψηλής τάσης χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων και του κοινού από ηλεκτρικούς κινδύνους.Οι ηλεκτρικοί απομονωτές υψηλής τάσης αποτρέπουν την τυχαία επαφή με ενεργά μέρη του συστήματος και μειώνουν τον κίνδυνο ηλεκτρικών ατυχημάτων..

3Προστασία από σφάλματα: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν επίσης να χρησιμοποιηθούν για την προστασία του συστήματος ενέργειας από σφάλματα, όπως βραχυκυκλώματα και υπερφόρτωση.Οι ηλεκτρικοί απομονωτές υψηλής τάσης εμποδίζουν την εξάπλωση του ελαττώματος σε άλλα μέρη του συστήματος και την πρόκληση περαιτέρω ζημιών..

4.Σύνδεσμος: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν να χρησιμοποιηθούν ως συσκευή διακόπτη για τον έλεγχο της ροής ενέργειας σε ένα σύστημα.η ροή ισχύος μπορεί να κατευθύνεται σε διαφορετικά μέρη του συστήματος κατά περίπτωση.

5Δοκιμές: Οι ηλεκτρικοί απομονωτές υψηλής τάσης μπορούν επίσης να χρησιμοποιηθούν για σκοπούς δοκιμών, όπως για τη μέτρηση της τάσης ή του ρεύματος σε ένα κύκλωμα ή για τη δοκιμή της απόδοσης άλλων συστατικών του συστήματος..

Κατάσταση:

1Το μέγιστο υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2Η θερμοκρασία του αέρα δεν πρέπει να υπερβαίνει τους +40'C και σε γενικές περιοχές δεν πρέπει να πέφτει κάτω από -30'C. Στις περιοχές του Παράμου δεν πρέπει να πέφτει κάτω από -40'C.

3Η πίεση του ανέμου δεν πρέπει να υπερβαίνει τα 700Pa, που αντιστοιχούν σε ταχύτητα ανέμου 34m/s.

4Ο απομονωτής θα πρέπει να αντέχει σεισμούς μέχρι 8 βαθμών.

5Ο απομονωτής πρέπει να τοποθετείται σε θέση όπου δεν υπάρχουν συχνές έντονες δονήσεις.

6Για τους απομονωτές συνηθισμένου τύπου, πρέπει να φυλάσσονται μακριά από αέρια, καπνό, χημικές αποθέσεις, ομίχλη αλατιού, σκόνη,και άλλα εκρηκτικά και διαβρωτικά υλικά που μπορούν να επηρεάσουν σοβαρά την μονόκλιση και την αγωγιμότητα του μονωτή.

7Οι απομονωτές τύπου αδιάβροχων ρύπων είναι κατάλληλοι για χρήση σε πολύ βρώμικες περιοχές αγωγών, αλλά δεν πρέπει να εγκατασταθούν σε περιοχές με εκρηκτικά ή πυροδοτικά υλικά.

Τεχνικές παραμέτρους:
