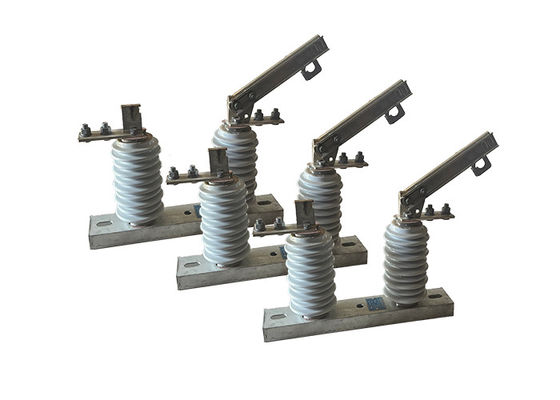

12kV 1000A Φορητός διακόπτης αποσύνδεσης με χειριστήρα γάντζου Κεραμικός για εξωτερικό υποσταθμό Διακόπτης αποσύνδεσης υψηλής τάσης

12kV 1000A Φορητός διακόπτης αποσύνδεσης με χειριστήρα γάντζου Κεραμικός για εξωτερικό υποσταθμό Διακόπτης αποσύνδεσης υψηλής τάσης

Περιγραφή του προϊόντος:

Ο διακόπτης αποσύνδεσης υψηλής τάσης, επίσης γνωστός ως διακόπτης απομόνωσης, είναι ειδικά σχεδιασμένος για την αποσύνδεση ή απομόνωση τμήματος ενός ηλεκτρικού κυκλώματος από την πηγή τροφοδοσίας του.Παρέχει μια φυσική διακοπή στο κύκλωμα.Ο απομονωτής αποσύνδεσης δεν παρέχει καμία ικανότητα σβήσεως τόξου όπως ένας διακόπτης κυκλώματος.
Σε συστήματα ηλεκτροπαραγωγής υψηλής τάσηςυψηλής τάσηςδιακόπτης αποσύνδεσηςΟ διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και για την διέγερση για να διακόψει τη ροή του ρεύματος.ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για την φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.
Ο διακόπτης απομόνωσης υψηλής τάσης διαδραματίζει κρίσιμο ρόλο για τη διασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΑυτό εξασφαλίζει ότι ο εξοπλισμός είναι αποενεργοποιημένος και ασφαλής για εργασία.

Εφαρμογή:

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι βασικά στοιχεία στα συστήματα μεταφοράς και διανομής ενέργειας,διότι επιτρέπουν την απομόνωση συγκεκριμένων τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευήςΜπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων του δικτύου σε περίπτωση βλάβης ή άλλης μη φυσιολογικής κατάστασης.

Αυτοί οι διακόπτες είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και κατασκευάζονται συνήθως από ανθεκτικά και ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα, αλουμίνιο ή χαλκό.Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, ισχυροί άνεμοι και ισχυρές βροχοπτώσεις.

Υπάρχουν διάφοροι τύποι διακόπτες αποσύνδεσης υψηλής τάσης, συμπεριλαμβανομένων των διακόπτες διακοπής αέρα, των διακόπτες βυθισμένων σε λάδι και των διακόπτες με μόνωση αερίου.και εργάζονται χρησιμοποιώντας ένα σύνολο επαφών που χωρίζονται φυσικά όταν ανοίγεται ο διακόπτηςΟι διακόπτες που βυθίζονται σε λάδι χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής τάσης και είναι γεμάτοι με λάδι για να αποτρέψουν την έλξη όταν ανοίγεται ο διακόπτης.Οι διακόπτες με μόνωση από αέριο χρησιμοποιούν αέριο ηξαφθοριούχο θείο για την απομόνωση των επαφών του διακόπτη, το οποίο επιτρέπει μικρότερα και πιο συμπαγή σχέδια διακόπτη.

Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να λειτουργούν και να συντηρούνται από ειδικευμένο προσωπικό που έχει λάβει κατάλληλη εκπαίδευση.συμπεριλαμβανομένης της χρήσης κατάλληλου ατομικού εξοπλισμού προστασίας και της εφαρμογής διαδικασιών κλεισίματος/εξάρτησης για την πρόληψη τυχαίας ενεργοποίησης του εξοπλισμούΗ τακτική συντήρηση και δοκιμή των διακόπτες αποσύνδεσης υψηλής τάσης είναι επίσης σημαντική για να διασφαλιστεί ότι λειτουργούν σωστά και είναι ασφαλείς στη χρήση.

Λειτουργία:

1Οπτικοί δείκτες: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορεί να διαθέτουν οπτικούς δείκτες, όπως δείκτες θέσης ή φώτα κατάστασης, για να παρέχουν σαφή ορατότητα της κατάστασης του διακόπτη (ανοιχτή ή κλειστή).Αυτές οι ενδείξεις βοηθούν τους χειριστές να εντοπίζουν γρήγορα τη θέση του διακόπτη και να αποφεύγουν την τυχαία επαφή με ένα ενεργοποιημένο κύκλωμα.
2Μηχανισμοί κλεισίματος: Μερικοί διακόπτες αποσύνδεσης υψηλής τάσης είναι εξοπλισμένοι με μηχανισμούς κλεισίματος που εμποδίζουν το διακόπτη να ανοίξει ή να κλείσει υπό ορισμένες συνθήκες.ένας διακόπτης μπορεί να έχει μηχανική ή ηλεκτρική κλειδαριά που απαιτεί το κύκλωμα να αποενεργοποιηθεί πριν ο διακόπτης μπορεί να λειτουργήσει, ενισχύοντας την ασφάλεια.
3.Απομακρυσμένη λειτουργία: Οι διακόπτες αποσύνδεσης υψηλής τάσης μπορούν να λειτουργούν εξ αποστάσεως χρησιμοποιώντας συστήματα ελέγχου ή συσκευές.,μείωση του κινδύνου ηλεκτρικών κινδύνων και βελτίωση της λειτουργικής απόδοσης.
4.Περιβαλλοντική αντοχή: Οι διακόπτες αποσύνδεσης υψηλής τάσης σχεδιάζονται συχνά για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, υγρασία και διαβρωτικά περιβάλλοντα.Μπορούν να διαθέτουν ανθεκτικά περιβλήματα, σφραγιστικά και επικαλύψεις για την εξασφάλιση αξιόπιστης λειτουργίας και μακροζωίας σε δύσκολα περιβάλλοντα.
5Ανίχνευση και ένδειξη ελαττωμάτων: Τα προηγμένα διακόπτες αποσύνδεσης υψηλής τάσης ενδέχεται να ενσωματώνουν μηχανισμούς ανίχνευσης και ένδειξης ελαττωμάτων.όπως υπερστροφές ή βραχυκυκλώματα, και παρέχουν οπτικούς ή ακουστικούς συναγερμούς για να προειδοποιούν τους χειριστές για πιθανά προβλήματα, διευκολύνοντας την άμεση δράση και ελαχιστοποιώντας τις ζημιές.

Δομή:

Το προϊόν που περιγράφεται αποτελείται από βάση (πίνακα), απομονωτικό πόστο, αγωγό μέρος και συσκευή κλειδώματος.Το μαχαίρι είναι εγκατεστημένο στο δυναμικό κεφάλι μαχαίρι επαφής μέσω βρόγχων και συνδέεται ξεχωριστά με την στατική κεφαλή επαφήςΤο μαχαίρι έχει σχήμα τρύπας, το οποίο είναι το πιο ευέλικτο μαχαίρι.που αυξάνει την επιφάνεια διάσπασης θερμότητας και μειώνει την άνοδο της θερμοκρασίαςΑυτό συμβάλλει στη μηχανική αντοχή του μαχαιριού και το καθιστά δυναμικά θερμικά σταθερό κατά των βραχείων κυκλωμάτων.
Τα αλληλοκλειδωτικά μέρη που είναι εγκατεστημένα στο μη περιστρεφόμενο άκρο του μαχαίρου επαφής και ο κώδικας σταθερής κλειδώσεως στο σταθερό άκρο επαφής αποτελούν τη συσκευή κλειδώσεως ανοίγματος.η συσκευή κλειδώνει από μόνη της, έτσι ώστε το μαχαίρι φρένων να μην πέσει λόγω του βάρους του ή της ενέργειας του ηλεκτρισμού, η οποία θα μπορούσε να προκαλέσει το άνοιγμα του φρένου χωρίς αιτία.
Το προϊόν αυτό χρησιμοποιείται συνήθως στα συστήματα μεταφοράς και διανομής ενέργειας και διαδραματίζει κρίσιμο ρόλο για τη διασφάλιση της ορθής λειτουργίας του ηλεκτρικού δικτύου.Πρέπει να ακολουθούνται κατάλληλες διαδικασίες ασφαλείας κατά την εργασία με αυτούς τους διακόπτες, και μόνο το ειδικευμένο και εκπαιδευμένο προσωπικό θα πρέπει να επιτρέπεται να τα χρησιμοποιεί και να τα συντηρεί.

Συμβουλές ασφαλείας:
