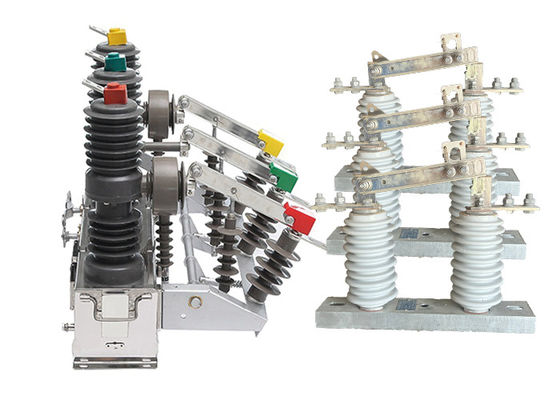

Εγκατάσταση σταθερή, λειτουργεί με διακόπτη διακοπής υψηλής τάσης

Εγκατάσταση σταθερή, λειτουργεί με διακόπτη διακοπής υψηλής τάσης

Περιγραφή του προϊόντος:

Ο διακόπτης κυκλώματος ZW32-12 ((F) Pole Mounted έχει σχεδιαστεί ειδικά για εξωτερικά περιβάλλοντα. Διαθέτει βελτιωμένη αντοχή και αντοχή σε καιρικές συνθήκες, επιτρέποντάς του να αντέχει σε διάφορες σκληρές καιρικές συνθήκες, όπως βροχή, υγρασία,και ακραίες θερμοκρασίεςΑυτό εξασφαλίζει την αξιόπιστη λειτουργία και τη μακροζωία σε εξωτερικές εγκαταστάσεις.

Είναι ικανό να σπάσει και να κλείσει αποτελεσματικά τα ρεύματα φορτίου, τα ρεύματα υπερφόρτωσης και τα ρεύματα βραχυκυκλώματος σε ηλεκτρονικά συστήματα.διασφάλιση της ασφάλειας και της ορθής λειτουργίας του ηλεκτρικού συστήματος.

Εκτός από τους υποσταθμούς, ο διακόπτης κυκλώματος ZW32-12 ((F) Pole Mounted βρίσκει εκτεταμένη εφαρμογή σε βιομηχανικές και μεταλλευτικές επιχειρήσεις.Παρέχει αξιόπιστη προστασία και έλεγχο στα συστήματα διανομής αυτών των εγκαταστάσεων, προστατεύοντας τους κινητήρες, τους μετασχηματιστές και άλλους ηλεκτρικούς εξοπλισμούς από υπερστροφές και βραχυκυκλώματα.Αυτό συμβάλλει στη διατήρηση μιας σταθερής και ασφαλούς τροφοδοσίας ενέργειας στις βιομηχανικές και μεταλλευτικές εργασίες.

Είναι ειδικά σχεδιασμένο για να χειρίζεται συχνές λειτουργίες σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.,επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

Με την εγκατάσταση ενός ελεγκτή, ο ZW32-12 ((F) Pole Mounted Circuit Breaker μπορεί να ενσωματωθεί απρόσκοπτα στις λειτουργίες του ηλεκτρικού δικτύου.και αυτοματοποίηση του δικτύου διανομής, βελτιστοποίηση των επιδόσεων του συστήματος και διευκόλυνση της αποτελεσματικής διαχείρισης της ενέργειας.

Οι διακόπτες αποσύνδεσης υψηλής τάσης GW9-10 είναι βασικά στοιχεία στα συστήματα μεταφοράς και διανομής ενέργειας,διότι επιτρέπουν την απομόνωση συγκεκριμένων τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευήςΜπορούν επίσης να χρησιμοποιηθούν για την απομόνωση τμημάτων του δικτύου σε περίπτωση σφάλματος ή άλλης μη φυσιολογικής κατάστασης.

Αυτοί οι διακόπτες είναι σχεδιασμένοι για να χειρίζονται υψηλές τάσεις και ρεύματα και κατασκευάζονται συνήθως από ανθεκτικά και ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα, αλουμίνιο ή χαλκό.Έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, ισχυροί άνεμοι και ισχυρές βροχοπτώσεις.

Υπάρχουν διάφοροι τύποι διακόπτες αποσύνδεσης υψηλής τάσης, συμπεριλαμβανομένων των διακόπτες διακοπής αέρα, των διακόπτες βυθισμένων σε λάδι και των διακόπτες με μόνωση αερίου.και εργάζονται χρησιμοποιώντας ένα σύνολο επαφών που χωρίζονται φυσικά όταν ανοίγεται ο διακόπτηςΟι διακόπτες που βυθίζονται σε λάδι χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής τάσης και είναι γεμάτοι με λάδι για να αποτρέψουν την έλξη όταν ανοίγεται ο διακόπτης.Οι διακόπτες με μόνωση από αέριο χρησιμοποιούν αέριο ηξαφθοριούχο θείο για την απομόνωση των επαφών του διακόπτη, το οποίο επιτρέπει μικρότερα και πιο συμπαγή σχέδια διακόπτη.

Οι διακόπτες αποσύνδεσης υψηλής τάσης πρέπει να λειτουργούν και να συντηρούνται από ειδικευμένο προσωπικό που έχει λάβει την κατάλληλη εκπαίδευση.συμπεριλαμβανομένης της χρήσης κατάλληλου ατομικού εξοπλισμού προστασίας και της εφαρμογής διαδικασιών κλεισίματος/εξάρτησης για την πρόληψη τυχαίας ενεργοποίησης του εξοπλισμούΗ τακτική συντήρηση και δοκιμή των διακόπτες αποσύνδεσης υψηλής τάσης είναι επίσης σημαντική για να διασφαλιστεί ότι λειτουργούν σωστά και είναι ασφαλείς στη χρήση.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.

Εισαγωγή του ελεγκτή:

1.Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεεπαγρύπνηση.αυτόματη εκτόξευση επιτάχυνσης σε περίπτωση μόνιμης βλάβης;

2.Απομακρυσμένο / χειροκίνητο κλείσιμο για την επιτάχυνση της εκτόξευσης και το κλείσιμο της επανακλείδωσης: Ο χρήστης στέλνει ενέργεια μετά την επισκευή της γραμμής, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης, θα πρέπει να επιταχύνει την εκτόξευση.

3Ο χρόνος καθυστέρησης επανακλείδωσης μπορεί να ρυθμιστεί σε τρεις περιπτώσεις.

4.Το κύκλωμα κλεισίματος άλματος υιοθετεί σχεδιασμό κατά της κακής λειτουργίας και έχει λειτουργία κατά του άλματος.

5.Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης·

6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.

Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτροπαραγωγής υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.

Εισαγωγή εξωτερικού διακόπτη αποσυνδέσεως σειράς GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-electrical-high-voltage-isolator-switch-gw9-series-630a-gray-color-overhead-line-group-diconnect-swi.html

Χαρακτηριστικό:

1Τριφογενής πλήρως κλειστή δομή τύπου πυλώνα με υψηλή απόδοση σφράγισης.

Α. Σταθερή και αξιόπιστη απόδοση σπάσματος, χωρίς κίνδυνο καύσης ή έκρηξης, χωρίς συντήρηση, μικρού μεγέθους, ελαφρού βάρους και μακράς διάρκειας ζωής.

Β.Υψηλή απόδοση στην πρόληψη της υγρασίας και της δροσιάς, ιδιαίτερα κατάλληλη για χρήση σε κρύες ή υγρές περιοχές.

Γ. Εισαγόμενα υλικά με καλή απόδοση μόνωσης, αντοχή σε υψηλές θερμοκρασίες, αντοχή σε υπεριώδεις ακτίνες και αντοχή στην γήρανση.

2.Αποτελεσματικός και αξιόπιστος μικροσκοπικός μηχανισμός λειτουργίας ελαστικών.

Α. Ο κινητήρας αποθήκευσης ενέργειας έχει χαμηλή κατανάλωση ενέργειας για τις λειτουργίες ανοίγματος και κλεισίματος· ο μηχανισμός υιοθετεί μέθοδο άμεσης μετάδοσης με λιγότερα εξαρτήματα, με αποτέλεσμα υψηλή αξιοπιστία.

Β. Ο μηχανισμός λειτουργίας τοποθετείται σε σφραγισμένο κουτί για την αποτελεσματική πρόληψη της σκουριάς και τη βελτίωση της αξιοπιστίας του μηχανισμού.

3- Εύκολο και ευέλικτο χειρισμό και ελεύθερη συνδυαστική απόδοση.

Α. Μπορεί να λειτουργεί με το χέρι για σπάσιμο ή με ηλεκτρική λειτουργία για άνοιγμα και κλείσιμο, καθώς και να ελέγχεται εξ αποστάσεως από απομακρυσμένη θέση.

Β. Μπορεί να συνδυαστεί με έναν ευφυή ελεγκτή για την αυτοματοποίηση της διανομής ή να συνδυαστεί με έναν ελεγκτή επανακλείδωσης για να σχηματιστεί ένας αυτόματος επανακλείδωσης ή διαχωρισμού.

Γ. Μπορεί να είναι εξοπλισμένο με μετασχηματιστές ρεύματος δύο ή τριών φάσεων για την προστασία από υπερεύματα ή βραχυκυκλώματα.

Δ.Μπορεί να παρέχει σήματα απόκτησης ρεύματος για έξυπνους ελεγκτές και μπορεί να είναι εξοπλισμένος με μετασχηματιστές μετρήσεων ρεύματος σύμφωνα με τις απαιτήσεις του χρήστη.

Ε.Μπορεί να είναι εξοπλισμένο με διακόπτη απομόνωσης τριών φάσεων με ενσωματωμένη συσκευή απομόνωσης κατά της κακής λειτουργίας.Μπορεί επίσης να τοποθετηθεί με μονωτές πυλώνων συρρίκνωσης για εύκολη συντήρηση..

Δομή:

Ο διακόπτης φορτίου αποτελείται από τρία μέρη: πυλώνα, βάση και ανάρτηση για εγκατάσταση, στερέωση και ανύψωση.

1Ο διακόπτης φορτίου υψηλής τάσης που τοποθετείται σε πυλώνα με θάλαμο σβήσεως τόξου κενού έχει σταθερή και αξιόπιστη απόδοση σπάσματος.χωρίς συντήρηση, μικρό μέγεθος, ελαφρύ βάρος και μακρά διάρκεια ζωής.

2Ο διακόπτης φορτίου υιοθετεί πλήρως κλειστή δομή με καλή απόδοση σφράγισης, ικανότητες πρόληψης υγρασίας και δροσιάς, κατάλληλη για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίας.

3Ο διακόπτης φορτίου μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά για το άνοιγμα και το κλείσιμο, και μπορεί επίσης να ελέγχεται εξ αποστάσεως.

4Ο μηχανισμός λειτουργίας είναι καινοτόμος, απλός, αξιόπιστος στη λειτουργία, συμπαγής σε μέγεθος και έχει μηχανική διάρκεια ζωής έως και 10.000 λειτουργίες.και το επίπεδο τάσης μπορεί να επιλεγεί από -220V, 110V, 48V ή 24V.

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3.Αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω της ικανότητάς του να αντέχει σε συχνές λειτουργίες, ο διακόπτης κενού είναι κατάλληλος για εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.επιτρέποντας την αποτελεσματική κατανομή του δικτύου ηλεκτρικής ενέργειαςΕπιπλέον, όταν είναι εξοπλισμένο με ελεγκτή, επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

4Εμπορικά κτίρια: Ο διακόπτης κενού χρησιμοποιείται επίσης σε εμπορικά κτίρια για τη διανομή και την προστασία της ενέργειας.την πρόληψη ζημιών στον εξοπλισμό και την ελαχιστοποίηση του χρόνου στάσιμης λειτουργίας.

5Σιδηροδρομικά συστήματα: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται επίσης σε σιδηροδρομικά συστήματα για την προστασία και τον έλεγχο των ηλεκτρικών εγκαταστάσεων, συμπεριλαμβανομένων των συστημάτων σηματοδότησης, της τροφοδοσίας ισχύος έλξης,και υποσταθμούςΕξασφαλίζει την ασφαλή και αξιόπιστη λειτουργία της σιδηροδρομικής υποδομής, συμβάλλοντας στη συνολική αποτελεσματικότητα και απόδοση του συστήματος.

6Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης κυκλώματος κενού χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.Εξασφαλίζει την ασφαλή λειτουργία σε επικίνδυνα περιβάλλοντα και προστατεύει από πιθανές ηλεκτρικές βλάβες.

Τεχνική παράμετρος:

ZW32-12

GW9-10
