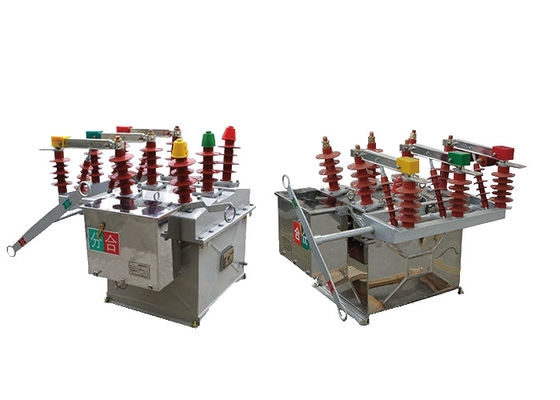

Αυτοματοποιημένος διακόπτης κυκλωμάτων κενού σειράς ZW8 AC υψηλής τάσης Τρεις φάσεις Τρεις πόλοι Διακόπτης Διακόπτης διακόπτη

Αυτοματοποιημένος διακόπτης κυκλωμάτων κενού σειράς ZW8 AC υψηλής τάσης Τρεις φάσεις Τρεις πόλοι Διακόπτης Διακόπτης διακόπτη

Περιγραφή του προϊόντος:

Ο αυτόματος διακόπτης κυκλώματος κενού ZW8-12 είναι ένας ειδικός τύπος διακόπτη κυκλώματος που έχει σχεδιαστεί για εξωτερική χρήση σε συστήματα διακόπτη υψηλής τάσης.Είναι ειδικά κατάλληλο για τριστάγονες εξωτερικές συσκευές υψηλής τάσης με ονομαστική τάση 12 kV και ονομαστική συχνότητα 50 Hz.
Η κύρια λειτουργία του διακόπτη κύκλου ZW8-12 είναι ο έλεγχος και η προστασία των συστημάτων διανομής σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας 10 kV.Είναι υπεύθυνο για την ανάκτηση ή την απενεργοποίηση ρεύματος φορτίου και επίσης για τη διακοπή ρεύματος σφάλματος βραχυκυκλώματος που μπορεί να συμβεί στο σύστημα ηλεκτρικής ενέργειας.
Ως διακόπτης κυκλώματος κενού, χρησιμοποιεί διακόπτη κενού για να σβήσει το τόξο που σχηματίζεται όταν ανοίγει ο διακόπτης κυκλώματος κατά τη διάρκεια των εργασιών εναλλαγής.Οι διακόπτες κενού παρέχουν αξιόπιστες δυνατότητες διακοπής τόξου και είναι γνωστοί για την υψηλή διηλεκτρική τους αντοχή και την εξαιρετική ηλεκτρική τους απόδοση.
Ο διακόπτης κύκλου ZW8-12 θεωρείται ένα από τα πιο ευρέως χρησιμοποιούμενα, ώριμα και σταθερά προϊόντα στο σύστημα ενέργειας.εκτεταμένη ανάπτυξη στο πεδίοΈχει υποβληθεί σε αυστηρές δοκιμές και πληροί τα απαραίτητα βιομηχανικά πρότυπα για την απόδοση και την ασφάλεια.




 Χαρακτηριστικό:

1Ο αυτόματος διακόπτης κυκλώματος κενού ZW8-12 έχει σχεδιαστεί με ικανότητα κατά της ρύπανσης.όπως περιοχές με βαριά σκόνη ή βιομηχανικές εκπομπέςΗ εσωτερική μόνωση έχει σχεδιαστεί για να αντέχει σε τέτοια μόλυνση και να διατηρεί τα απαιτούμενα επίπεδα μόνωσης.που παρέχει βελτιωμένες ιδιότητες μόνωσης και βελτιώνει τη συνολική απόδοση του διακόπτη.
2Ο διακόπτης είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας πυραύλου.Αυτός ο μηχανισμός λειτουργίας αποθηκεύει μηχανική ενέργεια που μπορεί να απελευθερωθεί γρήγορα για να ανοίξει ή να κλείσει τις επαφές του διακόπτηΟ μηχανισμός αποθήκευσης ενέργειας του πυραύλου έχει σχεδιαστεί για αποτελεσματική και αξιόπιστη λειτουργία, εξασφαλίζοντας την γρήγορη και αποτελεσματική αλλαγή του διακόπτη.
3Ο διακόπτης κύκλου ZW8-12 μπορεί να είναι εξοπλισμένος είτε με μονομερή (αριστερή) είτε με διμερή διακόπτη διαχωρισμού.Αυτό επιτρέπει ευελιξία στη διαμόρφωση και εγκατάσταση του διακόπτη στο σύστημα διακόπτηΕπιπλέον, μπορεί να είναι εξοπλισμένο με εξωτερικό PT (Potential Transformer), το οποίο χρησιμοποιείται για σκοπούς μέτρησης και ελέγχου τάσης.Το εξωτερικό PT διευκολύνει την ακριβή παρακολούθηση της τάσης και συμβάλλει στη διασφάλιση της ορθής λειτουργίας του διακόπτη στο σύστημα υψηλής τάσης.



Πλεονεκτήματα

1.Είναι εξοπλισμένο με μηχανισμό λειτουργίας αποθήκευσης ενέργειας τύπου CT23.Η αποθήκευση ενέργειας, το άνοιγμα και το κλείσιμο μπορούν να επιτευχθούν με κινητήρα ή με χειροκίνητο τρόπο.
2.ZW8-12G αποτελείται από ZW8-12 διακόπτη και απομονωτή, που ονομάζεται συνδυασμένος διακόπτης, μπορεί να χρησιμοποιηθεί ως διαχωρισμός.
3.Η δομή του διακόπτη είναι τρισδιάστατης συναρμολόγησης σε μια δεξαμενή, τρισδιάστατης αίθουσας σβήσιμου τόξου κενού που περιβάλλεται σε μεταλλική δεξαμενή, μονωτικού υλικού μεταξύ των φάσεων και κάθε φάσης από SMC.
4.αξιόπιστες επιδόσεις και υψηλή μονωτική αντοχή.



Όροι:

1Θερμοκρασία περιβάλλοντος: Ο διακόπτης είναι σχεδιασμένος να λειτουργεί σε θερμοκρασία από -15°C έως +40°C.Αυτό σημαίνει ότι μπορεί να λειτουργήσει αποτελεσματικά σε περιβάλλοντα με θερμοκρασίες τόσο χαμηλές όσο -15°C και τόσο υψηλές όσο +40°C..
2Πίεση ανέμου: Ο διακόπτης μπορεί να αντέξει πιέσεις ανέμου έως 700Pa, που ισοδυναμεί με ταχύτητα ανέμου 34m/s.Αυτό εξασφαλίζει ότι ο διακόπτης διατηρεί σταθερότητα και δεν επηρεάζεται από τους ισχυρούς ανέμους.
3Υψόμετρος: Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρο έως 1000 m πάνω από το επίπεδο της θάλασσας.
4.Σεσμική ένταση: Ο διακόπτης κυκλωμάτων έχει σχεδιαστεί για να αντέχει σε σεισμικές δραστηριότητες με επίπεδο έντασης έως και 8 στην κλίμακα σεισμικής έντασης.Αυτό εξασφαλίζει ότι παραμένει σε λειτουργία και δεν επηρεάζεται από σεισμικές δονήσεις μέχρι αυτό το επίπεδο.
