Ηλεκτρικός διαχωριστής 3P με έξυπνο ελεγκτή

Ηλεκτρικός διαχωριστής 3P με έξυπνο ελεγκτή

Περιγραφή του προϊόντος:

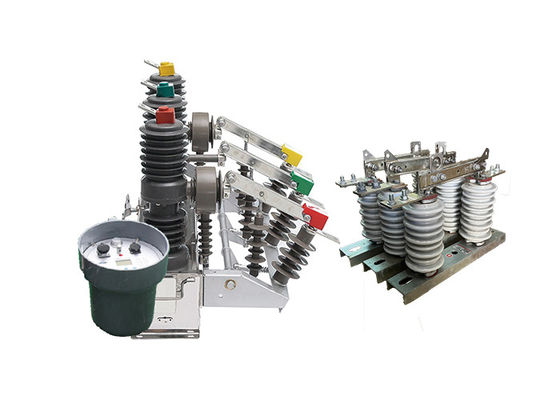

Ο διακόπτης υψηλής τάσης κενού σειράς ZW32 είναι ένας εξοπλισμός εξωτερικής διανομής με ονομαστική τάση 12kV και τριστάσιο εναλλασσόμενο ρεύμα 50Hz.Χρησιμοποιείται κυρίως για να ανοίξει και να κλείσει το ρεύμα φορτίου, το ρεύμα υπερφόρτωσης και το ρεύμα βραχυκύκλωσης στο σύστημα ηλεκτρικής ενέργειας. Είναι κατάλληλο για την προστασία και τον έλεγχο στο σύστημα διανομής ηλεκτρικής ενέργειας των υποσταθμών και των βιομηχανικών και μεταλλευτικών επιχειρήσεων,καθώς και τα μέρη όπου το αγροτικό δίκτυο ηλεκτρικής ενέργειας λειτουργεί συχνάΟ διακόπτης έχει τα χαρακτηριστικά του μικρού όγκου, ελαφρού βάρους, αντι συμπύκνωσης, δωρεάν συντήρησης κλπ. Μπορεί να προσαρμοστεί στις σκληρές καιρικές συνθήκες και το βρώμικο περιβάλλον.Ο διακόπτης υψηλής τάσης κενού σειράς ZW32 είναι ένας εξοπλισμός εξωτερικής διανομής με ονομαστική τάση 12kV και τριστάσιο εναλλασσόμενο ρεύμα 50HzΧρησιμοποιείται κυρίως για το άνοιγμα και το κλείσιμο ρεύματος φορτίου, ρεύματος υπερφόρτωσης και ρεύματος βραχυκυκλώματος στο σύστημα ισχύος.Είναι κατάλληλο για την προστασία και τον έλεγχο στο σύστημα διανομής ενέργειας των υποσταθμών και των βιομηχανικών και μεταλλευτικών επιχειρήσεωνΟ διακόπτης έχει τα χαρακτηριστικά του μικρού όγκου, ελαφρού βάρους, αντι συμπύκνωσης, δωρεάν συντήρησης κλπ.Μπορεί να προσαρμοστεί στις σκληρές καιρικές συνθήκες και στο βρώμικο περιβάλλον.

Ο διακόπτης γάντζου της σειράς GW9-10 είναι ένας φορητός ηλεκτρικός διακόπτης υψηλής τάσης που χρησιμοποιείται για την απομόνωση ηλεκτρικών κυκλωμάτων για σκοπούς συντήρησης και επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος μεσαίας έως υψηλής τάσης.

Ο ηλεκτρικός απομονωτής Loadbuster έχει σχεδιαστεί για να είναι φορητός και μπορεί εύκολα να μεταφερθεί στον τόπο όπου χρειάζεται.Συνήθως κυμαίνονται από λίγα κιλοβόλτ έως αρκετές εκατοντάδες κιλοβόλτ.

Ο διακόπτης χρησιμοποιείται για την απομόνωση τμήματος του συστήματος ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή επισκευής.διευκολύνοντας τους χειριστές να γνωρίζουν την κατάσταση του κυκλώματος.

Ο ηλεκτρικός απομονωτής Loadbuster μπορεί να χρησιμοποιηθεί για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των κυκλωμάτων εναλλαγής και απομόνωσης, καθώς και για γείωση και απενεργοποίηση εξοπλισμού.Έχει σχεδιαστεί με στοιχεία ασφαλείας για την προστασία των χειριστών από ηλεκτρικούς κινδύνους., όπως μονωτικά υλικά που αποτρέπουν την τυχαία επαφή με ενεργά μέρη.

Ο διακόπτης είναι εύκολος στη χρήση και απαιτεί ελάχιστη εκπαίδευση για να λειτουργήσει. Έχει εναλλάξιμες λεπίδες που μπορούν εύκολα να αντικατασταθούν, επιτρέποντας μεγαλύτερη ευελιξία και ευελιξία.

Εισαγωγή του ελεγκτή:

1Προχωρημένη επικοινωνία και τηλεπαρακολούθηση: Ο διακόπτης κενού ZW32-12 είναι εξοπλισμένος με επικοινωνιακή διεπαφή 485/232, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε συστήματα παρακολούθησης.Μπορεί επίσης να συνδεθεί μέσω οπτικών ινών ή ασύρματης επικοινωνίας για τηλεπαρακολούθησηΑυτό επιτρέπει την παρακολούθηση σε πραγματικό χρόνο της κατάστασης, της απόδοσης και των συνθηκών σφάλματος του διακόπτη, διευκολύνοντας την προληπτική συντήρηση και την αποτελεσματική αντιμετώπιση προβλημάτων.

2Λειτουργία επιτάχυνσης μετά το επανακλείσιμο: σε περίπτωση μόνιμης βλάβης, ο διακόπτης ZW32-12 διαθέτει λειτουργία αυτόματης ενεργοποίησης επιτάχυνσης.Αυτό σημαίνει ότι εάν το σφάλμα συνεχίζεται μετά την επανακλειδώση, ο διακόπτης θα ενεργοποιηθεί αυτόματα με αυξημένη ταχύτητα, παρέχοντας ενισχυμένη προστασία από επίμονες βλάβες και ελαχιστοποιώντας τις πιθανές βλάβες στο σύστημα.

3Ρυθμιζόμενος χρόνος καθυστέρησης επανακλείδωσης: Ο διακόπτης ZW32-12 επιτρέπει τη ρύθμιση του χρόνου καθυστέρησης επανακλείδωσης.Αυτό το χαρακτηριστικό παρέχει ευελιξία στη διαμόρφωση της λειτουργίας επανακλείδωσης με βάση τις ειδικές απαιτήσεις του συστήματος ισχύοςΕπιτρέπει την προσαρμογή για τη βελτιστοποίηση της απόκρισης του συστήματος σε διαφορετικά σενάρια σφάλματος και τη βελτίωση της συνολικής αξιοπιστίας του συστήματος.

4.Σχεδιασμός και λειτουργία κατά της παράνομης λειτουργίας: Ο διακόπτης κυκλώματος ZW32-12 ενσωματώνει σχεδιασμό κατά της παράνομης λειτουργίας για το κύκλωμα κλεισίματος άλματος.Αυτό το σχέδιο αποτρέπει το τυχαίο ή ακούσιο κλείσιμο του διακόπτηΕπιπλέον, περιλαμβάνει λειτουργία κατά των άλματος, η οποία εξασφαλίζει ότι ο διακόπτης διατηρείται σε σταθερή κλειστή θέση, μειώνοντας τον κίνδυνο αιφνίδιας σύγκρουσης λόγω εξωτερικών παραγόντων.

5Διακρίσεις σφαλμάτων με ρεύμα μηδενικής ακολουθίας: Ο διακόπτης κυκλώματος ZW32-12 είναι εξοπλισμένος με τη δυνατότητα διάκρισης μεταξύ σφαλμάτων εντός ζώνης και εκτός ζώνης χρησιμοποιώντας ανάλυση ρεύματος μηδενικής ακολουθίας.Αυτό επιτρέπει την ακριβή διάκριση των ελαττωμάτων, επιτρέποντας ταχύτερη και ακριβέστερη απομόνωση σφαλμάτων και ελαχιστοποιώντας την επίδραση στο σύστημα ηλεκτρικής ενέργειας.

6.Σύνδεσμος τηλεχειρισμού για την πρόληψη σφαλμάτων λειτουργίας: Ο διακόπτης ZW32-12 ενσωματώνει έναν διακόπτη τηλεχειρισμού με ειδικό σχεδιασμό για την πρόληψη σφαλμάτων λειτουργίας.Αυτό το χαρακτηριστικό εξασφαλίζει την ασφαλή εκτέλεση των απομακρυσμένων λειτουργιών και μειώνει τον κίνδυνο τυχαίας σύγκρουσης ή ακούσιων ενεργειών..

Τεχνικό χαρακτηριστικό

1 πλήρως κλειστή δομή τριών φάσεων με πυλώνα με υψηλή απόδοση σφράγισης
Α.Σταθερή και αξιόπιστη απόδοση σπάσματος, χωρίς κίνδυνο καύσης και έκρηξης, χωρίς συντήρηση, μικρός όγκος, ελαφρύ βάρος, μακρά διάρκεια ζωής.

Β.Σημαντική αντοχή σε υγρασία και συμπύκνωση, ειδικά κατάλληλη για χρήση σε κρύες ή υγρές περιοχές.

Γ.Τα εισαγόμενα υλικά έχουν καλές ιδιότητες μόνωσης, αντοχή σε υψηλές θερμοκρασίες, αντοχή σε υπεριώδεις ακτίνες, αντοχή στην γήρανση.

2 Υψηλής απόδοσης και αξιόπιστος μικροσκοπικός μηχανισμός λειτουργίας

Α.Η ισχύς του κινητήρα αποθήκευσης ενέργειας είναι χαμηλή, η κατανάλωση ενέργειας της πύλης είναι χαμηλή, ο μηχανισμός μεταφοράς υιοθετεί τη λειτουργία μεταφοράς άμεσης δράσης, ο αριθμός των εξαρτημάτων είναι μικρός,Και η αξιοπιστία είναι υψηλή..

Β.Ο μηχανισμός λειτουργίας τοποθετείται στο πλαίσιο σφράγισης για την αποτελεσματική πρόληψη της διάβρωσης και τη βελτίωση της αξιοπιστίας του μηχανισμού.

3 Εύκολη και ευέλικτη χειραγώγηση και ελεύθερη συνδυαστική απόδοση

Α.Μπορεί να χρησιμοποιηθεί χειροκίνητη διακόπτηση / ηλεκτρική διαίρεση και λειτουργία κλεισίματος / τηλεχειρισμού.

Β.Με τον έξυπνο ελεγκτή για την επίτευξη αυτοματοποίησης της διανομής ή με τον ελεγκτή σύμπραξης για τη δημιουργία μιας συσκευής αυτόματης επανακλείδωσης, διαχωρισμένης συσκευής.

Γ.Οι μετασχηματιστές ρεύματος δύο ή τριών φάσεων μπορούν να εγκατασταθούν για προστασία από υπερ-ρεύμα ή βραχυκύκλωμα.

Δ.Μπορεί να παρέχει σήμα απόκτησης ρεύματος για τον έξυπνο ελεγκτή και να εγκαταστήσει μετασχηματιστή ρεύματος για μέτρηση σύμφωνα με το αίτημα του χρήστη.
Ε.Μπορεί να είναι εξοπλισμένο με διακόπτη απομόνωσης τριών φάσεων σύνδεσης, με συσκευή ενσωμάτωσης ασφαλείας, και μπορεί να συνδεθεί με μονωτές πυρκαγιάς για εύκολη συντήρηση.

Δομή:

Ο διακόπτης φορτίου αποτελείται από τρία μέρη: πυλώνα, βάση και ανάρτηση για εγκατάσταση, στερέωση και ανύψωση.

1Ο διακόπτης φορτίου υψηλής τάσης που τοποθετείται σε πυλώνα με θάλαμο σβήσεως τόξου κενού έχει σταθερή και αξιόπιστη απόδοση σπάσματος.χωρίς συντήρηση, μικρό μέγεθος, ελαφρύ βάρος και μακρά διάρκεια ζωής.

2Ο διακόπτης φορτίου υιοθετεί πλήρως κλειστή δομή με καλή απόδοση σφράγισης, ικανότητες πρόληψης υγρασίας και δροσιάς, κατάλληλη για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίας.

3Ο διακόπτης φορτίου μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά για το άνοιγμα και το κλείσιμο, και μπορεί επίσης να ελέγχεται εξ αποστάσεως.

4Ο μηχανισμός λειτουργίας είναι καινοτόμος, απλός, αξιόπιστος στη λειτουργία, συμπαγής σε μέγεθος και έχει μηχανική διάρκεια ζωής έως και 10.000 λειτουργίες.και το επίπεδο τάσης μπορεί να επιλεγεί από -220V, 110V, 48V ή 24V.

Κατάσταση:

1Υψόμετρο όχι μεγαλύτερο από 2000 μέτρα·

2.Θερμοκρασία αέρα περιβάλλοντος: -45 ° C ~ + 40 ° C. Ημερήσια διαφορά θερμοκρασίας: 25 ° C.

3.Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m / s

4.Καμία εύφλεκτη, εκρηκτική επικίνδυνη χημική διάβρωση και βίαιοι τόποι δονήσεων.

Τεχνική παράμετρος:

ZW32-12

GW9-10

Θα διπλασιάσει την επίδραση χρησιμοποιώντας όταν οι διακόπτες χρησιμοποιούνται με απομόνωση αποσυνδέτη.
