Υψηλής τάσης Vcb διακόπτης κυκλώματος Τρίτης Φάσης AC 50Hz Εξωτερικό

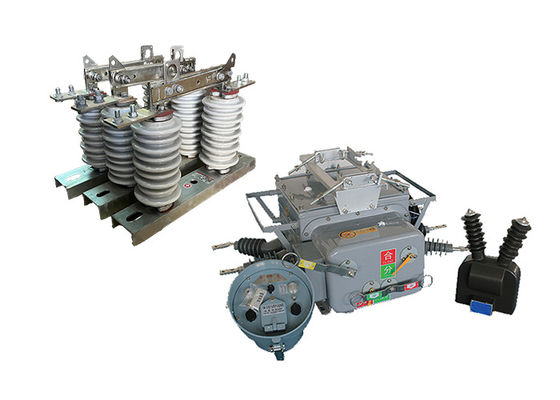

Αυτόματος επανακλειδωτής Ηλεκτρικός διακόπτης ZW20-12 ((F) Διακόπτης κυκλώματος κενού με διακόπτες αποσύνδεσης εξωτερικής ομάδας GW9

Περιγραφή του προϊόντος:

Ο διακόπτης κενού ZW20-12 ((F) είναι τριστάσιο AC 50Hz εξωτερικό διακόπτη HV που χρησιμοποιείται κυρίως για αγροτικά και αστικά δίκτυα εξωτερικής διανομής 10 kV, ως ξεχωριστό και συνδυασμένο ρεύμα φορτίου,ρεύμα υπερφόρτωσης, βραχυκύκλωμα και άλλα παρόμοια σημεία.

Ολόκληρη η δομή του είναι τριστάσιο κοινός τύπος κιβωτίου, ο οποίος αποτελείται από μηχανισμό λειτουργίας, αγωγικό κύκλωμα, μονωτικό σύστημα, σφραγιστικό στοιχείο και περίβλημα.

Και υποστηρίζει τους αντίστοιχους έξυπνους τηλεχειριζόμενους τερματικούς σταθμούς για την κάλυψη των αναγκών των εφαρμογών αυτοματισμού διανομής.

· ZW20-12 (Z) Εξωτερικός ευφυής υψηλής τάσης AC True Air Breaker με λειτουργία μικρού μηνύματος GSM

· Συνδυασμός με ελεγκτή διαχωριστικού διακόπτη ZW20-12 (F) Εξωτερικός διαχωριστικός υψηλής τάσης AC πραγματικός διακόπτης αέρα.

Ο εξωτερικός διακόπτης αποσύνδεσης GW9-10 είναι ένας τύπος φορητής συσκευής που χρησιμοποιείται για την απομόνωση και γείωση ηλεκτρικών γραμμών διανομής για συντήρηση, επισκευή ή ανάγκες.Είναι ένα ευέλικτο εργαλείο που μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, συμπεριλαμβανομένων των εναέριων γραμμών διανομής, υποσταθμών και βιομηχανικών εγκαταστάσεων.

Ο εξωτερικός διακόπτης αποσύνδεσης είναι σχεδιασμένος για να λειτουργεί από ένα μόνο άτομο, καθιστώντας τον εύκολο στη χρήση και τον ελιγμό.που μπορεί να επεκταθεί για να φτάσει στον ηλεκτρικό εξοπλισμό, και ένα σύνολο εναλλάξιμων συσσωρευτών, τα οποία επιτρέπουν στον χρήστη να εκτελεί διάφορες εργασίες, όπως το άνοιγμα ή το κλείσιμο διακόπτες και γραμμές γείωσης.

Ο εξωτερικός διακόπτης αποσυνδέσεως έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στο ηλεκτρικό κύκλωμα, η οποία βοηθά στην προστασία από τυχαία επαφή με εξοπλισμό με ενεργοποίηση.Έχει επίσης σχεδιαστεί για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, όπως ισχυροί άνεμοι, βροχή και χιόνι, καθιστώντας το κατάλληλο για χρήση σε εξωτερικά περιβάλλοντα.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

1. Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεχειρισμένη παρακολούθηση.

2Σε περίπτωση μόνιμης βλάβης, αυτόματη εκτόξευση της επιτάχυνσης.

3. Απομακρυσμένο έλεγχο / χειροκίνητο κλείσιμο για να επιταχύνει το ταξίδι, και να κλειδώσει το recloser: ο χρήστης επισκευάζει την γραμμή μετά την ισχύ, αν ξεχάσετε να αφαιρέσετε το διακόπτη γείωσης

Η κίνηση πρέπει να επιταχυνθεί.

4Ο χρόνος καθυστέρησης επανακλείσματος μπορεί να ρυθμιστεί.

Το κύκλωμα κλεισίματος αποτυχίας υιοθετεί το σχεδιασμό κατά της κακής λειτουργίας και έχει τη λειτουργία του anti-tripping.

5Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός της περιοχής από τα σφάλματα εκτός της περιοχής.

6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.

Χαρακτηριστικό:

1Τεχνολογία διακοπής κενού: Ο διακόπτης κυκλώματος ZW20-12 χρησιμοποιεί διακόπτες κενού ως μέσο σβήσεως τόξου.Οι διακόπτες κενού είναι εξαιρετικά αποτελεσματικοί στο να σβήνουν τόξα και παρέχουν εξαιρετική διηλεκτρική αντοχή, διασφαλίζοντας την αξιόπιστη διακοπή των ρευμάτων υψηλής τάσης.

2Εξωτερική εφαρμογή: Αυτός ο διακόπτης κυκλωμάτων έχει σχεδιαστεί ειδικά για εξωτερική εγκατάσταση, καθιστώντας τον κατάλληλο για χρήση σε υποσταθμούς, δίκτυα διανομής και άλλα εξωτερικά ηλεκτρικά συστήματα.Είναι κατασκευασμένο για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες., συμπεριλαμβανομένων των διακυμάνσεων θερμοκρασίας, υγρασίας και έκθεσης στην σκόνη, τη βροχή και την υπεριώδη ακτινοβολία.

3.Ανωτάτη τάση: Ο διακόπτης κυκλώματος ZW20-12 έχει σχεδιαστεί για εφαρμογές υψηλής τάσης, με ονομαστική τάση 12 χιλιοβόλτ (kV).Μπορεί να χειριστεί ηλεκτρικά συστήματα που λειτουργούν σε αυτό το επίπεδο τάσης.

4.Σχεδιασμός συμπαγής: Ο διακόπτης διαθέτει συμπαγή σχεδίαση, επιτρέποντας την ευκολότερη εγκατάσταση και ενσωμάτωση σε εξωτερικούς διακόπτες ή υποσταθμούς.Το συμπαγές μέγεθος διευκολύνει επίσης την εξοικονόμηση χώρου και την αποτελεσματική χρήση της διαθέσιμης περιοχής εγκατάστασης.

5Αξιόπιστη λειτουργία: Ο διακόπτης κύκλου ZW20-12 είναι σχεδιασμένος για αξιόπιστη λειτουργία.και προηγμένους μηχανισμούς για τη διασφάλιση σταθερών και αποτελεσματικών εργασιών μετάβασης, ελαχιστοποιώντας τον κίνδυνο βλαβών ή αποτυχιών.

6Τεχνικά χαρακτηριστικά ασφαλείας: Ο διακόπτης είναι εξοπλισμένος με χαρακτηριστικά ασφαλείας για την ενίσχυση της ασφάλειας του χειριστή και του συστήματος.μηχανικοί και ηλεκτρικοί δείκτες για την παροχή πληροφοριών κατάστασης, και μαντηλάκια ασφαλείας για την αποφυγή τυχαίας επαφής με ενεργά μέρη.




Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτρικής ενέργειας υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά τη διάρκεια της κανονικής λειτουργίας και σε περίπτωση βλάβης.

Εισαγωγή εξωτερικού διακόπτη αποσυνδέσεως σειράς GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html

Εφαρμογή

1Υποσταθμοί: Ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται συχνά σε εξωτερικούς υποσταθμούς ως μέρος του πρωτογενούς συστήματος διανομής.Χρησιμοποιείται για την προστασία και τον έλεγχο ηλεκτρικού εξοπλισμού όπως μετασχηματιστές, γεννήτριες, και μπάρες.

2Δίκτυα διανομής: Αυτός ο διακόπτης είναι κατάλληλος για εξωτερικά δίκτυα διανομής όπου η ισχύς υψηλής τάσης διανέμεται σε πολλαπλές τοποθεσίες.Βοηθά στην εξασφάλιση αξιόπιστης και ασφαλούς λειτουργίας διακόπτοντας τα ρεύματα σφάλματος και απομονώνοντας τα ελαττωματικά τμήματα του δικτύου.

3Βιομηχανικές εγκαταστάσεις: Ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται σε εξωτερικά συστήματα υψηλής τάσης που βρίσκονται σε βιομηχανικές εγκαταστάσεις όπως εργοστάσια, εργοστάσια παραγωγής και μεταλλευτικές εργασίες.Προμηθεύει προστασία για κρίσιμους ηλεκτρικούς εξοπλισμούς και εξασφαλίζει τη συνέχεια της παροχής ενέργειας.

4Εγκαταστάσεις ανανεώσιμης ενέργειας: Σε εγκαταστάσεις ανανεώσιμης ενέργειας σε εξωτερικούς χώρους, όπως αιολικά πάρκα ή ηλιακά εργοστάσια,ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται για την προστασία της ηλεκτρικής υποδομής και την εναλλαγή της ενέργειας που παράγεται από ανανεώσιμες πηγές.

5Σιδηρόδρομοι: Αυτός ο διακόπτης τροχιάς χρησιμοποιείται σε εξωτερικά συστήματα υψηλής τάσης που σχετίζονται με την ηλεκτροδότηση των σιδηροδρόμων.συμπεριλαμβανομένων των εναέριων συστημάτων αλυσίδας και των υποσταθμών έλξης.

6Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης κύκλου ZW20-12 βρίσκεται σε εφαρμογή σε εξωτερικά συστήματα υψηλής τάσης στην βιομηχανία πετρελαίου και φυσικού αερίου.Χρησιμοποιείται για την προστασία ηλεκτρικού εξοπλισμού και τον έλεγχο της διανομής ισχύος σε υπεράκτιες πλατφόρμες, διυλιστήρια και αντλιοστάσια.

7.Προγράμματα υποδομής: Ο διακόπτης κυκλωμάτων ZW20-12 είναι κατάλληλος για διάφορα έργα υποδομής εξωτερικών χώρων, όπως αεροδρόμια, λιμάνια και γραμμές μεταφοράς ηλεκτρικής ενέργειας.Διαδραματίζει καθοριστικό ρόλο στην προστασία των κρίσιμων υποδομών και την εξασφάλιση αδιάλειπτης παροχής ηλεκτρικής ενέργειας.

Κατάσταση:

1Υψόμετρο: 2000 μέτρα

2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C

Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C

Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C

3Σχετική υγρασία: 95% (25°C)

4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g

Βόρεια επιτάχυνση εδάφους 0,15g

Ενώ ενεργεί για τρία κύματα sinus

Παράγοντας ασφάλειας 1.67

5Σημική ένταση: 7 βαθμοί.

6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C

7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη

8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης


Τεχνικές παραμέτρους:

ZW20-12(F)

GW9-10
