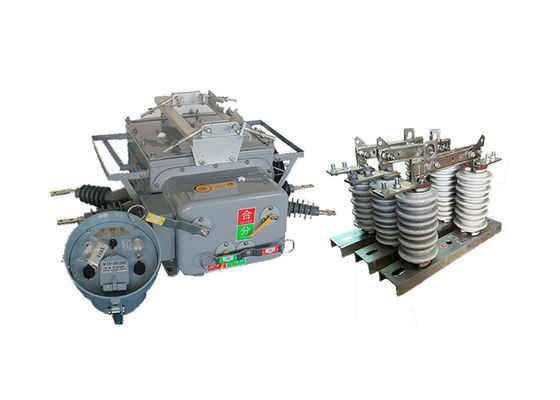

Δυνατός ηλεκτρικός διαχωριστής κενού AC τηλεχειρισμός που λειτουργεί αυτόματα με κατακόρυφο γάντζο υψηλής τάσης

Δυνατός ηλεκτρικός διαχωριστής κενού AC τηλεχειρισμός που λειτουργεί αυτόματα με κατακόρυφο γάντζο υψηλής τάσης

Περιγραφή του προϊόντος:

Ο ηλεκτρικός διακόπτης κενού ZW20-12 ((F) είναι ένα νέο προϊόν που συνδυάζει πολλαπλές λειτουργίες σε μια ενιαία έξυπνη συσκευή.διακόπτης φορτίου κενού, recloser, και sectionalizer, προσφέροντας ευελιξία και αποτελεσματικότητα σε διάφορες εφαρμογές.

Τα κύρια στοιχεία του Boundary Load Switch περιλαμβάνουν ένα διακόπτη κενού, έναν ελεγκτή CH-40 και έναν εξωτερικό μετασχηματιστή τάσης.Ενώ ο ελεγκτής CH-40 παρέχει προηγμένη προστασίαΕξωτερικός μετασχηματιστής τάσης, προαιρετικός για δίκτυα δακτυλικών γραμμών αυτοματισμού διανομής,μπορούν να χρησιμοποιηθούν για διμερείς συνδέσεις PT (πιθανών μετασχηματιστών).

Το προϊόν αυτό χρησιμοποιείται ευρέως στα διαστημικά δίκτυα δαχτυλίδων των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10 και 13 kV. Λειτουργεί ως διακόπτης αποσύνδεσης, διακόπτης επαφής,και αυτόματη συσκευή διακόπτη για την ανάπτυξη φορτίου γραμμής σε δακτυλικά δίκτυαΕπιπλέον, μπορεί να λειτουργήσει ως διακόπτης ορίων (συνήθως γνωστός ως φύλακας) σε γραμμές παροχής ηλεκτρικής ενέργειας υποκαταστήματος, καθώς και ως επανακλειδωτές και διαχωριστές σε εναέρια δίκτυα διανομής.

Ο ηλεκτρικός διαχωριστής κενού προσφέρει δυνατότητες απομακρυσμένης διαχείρισης, επιτρέποντας αποτελεσματική παρακολούθηση και έλεγχο.,διευκόλυνση της απρόσκοπτης ενσωμάτωσης σε συστήματα αυτοματοποίησης διανομής.

Η συσκευή χρησιμοποιεί αξιόπιστους μηχανισμούς ανίχνευσης και κρίσης, συμπεριλαμβανομένης της ικανότητας ανίχνευσης ρεύματος μηδενικής ακολουθίας επιπέδου mA και ρεύματος βραχυκυκλώματος μεταξύ φάσεων.Αυτό επιτρέπει την αυτόματη αφαίρεση των ατυχημάτων γείωσης μονοφάσης και των ατυχημάτων βραχυκυκλώματος φάσης σε φάση, ενισχύοντας τις δυνατότητες διαχείρισης σφαλμάτων του συστήματος.

Ο κύριος διακόπτης του ηλεκτρικού διακόπτη κενού χρησιμοποιεί τεχνολογία τόξου κενού, ενώ το σύστημα μόνωσης ενσωματώνει μεικτή μόνωση αερίων SF6 και N2.ανθεκτική σε έκρηξηΤο εσωτερικό θάλαμο είναι γεμάτο με αναμειγμένο αέριο SF6 και N2,που αποτρέπει τη διαρροή και εξασφαλίζει ότι η απόδοση της συσκευής δεν επηρεάζεται από το εξωτερικό περιβάλλον.

Ο μηχανισμός λειτουργίας του ελαστικού του διακόπτη οριακής φόρτωσης έχει σχεδιαστεί με γνώμονα τη μικροποίηση και τη βελτιστοποίηση των επιδόσεων,που οδηγεί σε μεγαλύτερη αξιοπιστία δράσης σε σύγκριση με τους παραδοσιακούς μηχανισμούς ελατήριαςΗ βελτίωση του σχεδιασμού αυξάνει τη συνολική λειτουργική αποτελεσματικότητα και τη διάρκεια ζωής της συσκευής.

Ο κατακόρυφος γάντζος GW9-10 είναι ένας ηλεκτρικός διακόπτης που έχει σχεδιαστεί για να απομονώνει ένα τμήμα ενός ηλεκτρικού δικτύου ή συστήματος από το υπόλοιπο του συστήματος για σκοπούς συντήρησης ή επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό κανονικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερστροφή.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

Ευφυής τερματικός ελεγκτής με προστασία, αυτόματο έλεγχο, έλεγχο / ερώτηση, επικοινωνία, διαχείριση λογισμικού και άλλες λειτουργίες.

1 Πλήρως λειτουργικό

· Τέλεια προστασία γραμμών, τηλεχειριστήριο, συναγερμός, τηλεπαρακολούθηση και άλλες λειτουργίες.

2 Χαμηλό κόστος και πρακτικό

· δίκτυο GSM χωρίς οποιαδήποτε επένδυση στον εξοπλισμό επικοινωνίας, αγοράστε κάρτα SIM για να ανοίξετε την υπηρεσία SMS·

χρήση επιλεγμένων κινητών τηλεφώνων, κρυπτογράφηση πληροφοριών, επαλήθευση κωδικού πρόσβασης και άλλα μέσα ασφαλείας·

· Το GSM module μπορεί να καθορίσει τον αριθμό κινητού τηλεφώνου, δέχεται μόνο τη διάρκεια ζωής του κινητού τηλεφώνου.

· Κρυπτογράφηση μηνυμάτων κειμένου για τηλεχειριστήριο και άλλα σημεία ελέγχου. · Κρυπτογράφηση μηνυμάτων κειμένου που ελέγχουν τη ζωή, όπως το τηλεχειριστήριο.

· Προεπιλογή - επιβεβαίωση - εκτέλεση - επιστροφή στη λειτουργία τηλεχειρισμού σχολείου, για να εξασφαλιστεί η ασφάλεια του ελέγχου του συστήματος, για να αποφευχθεί η λανθασμένη λειτουργία.

4 Εύκολο στη δημιουργία συστήματος

· Δεν χρειάζεται να δημιουργηθούν γραμμές επικοινωνίας και να διορθωθούν τα λάθη στις γραμμές επικοινωνίας.

· Απλώς εγκαταστήστε σωστά το έξυπνο τερματικό παρακολούθησης SMS, εισάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα αρχίζει να λειτουργεί.

5 Παρακολούθηση μέσω κινητής τηλεφωνίας οποτεδήποτε και οπουδήποτε

· Σε οποιοδήποτε σημείο όπου υπάρχει ένα σήμα, μπορεί να παρακολουθείται και να προβάλλεται σε πραγματικό χρόνο, χωρίς να χρειάζεται ειδικό προσωπικό για την παρακολούθηση.



Χαρακτηριστικό:

1 Σημαντική ανθεκτικότητα στην μόλυνση, υψηλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες, χωρίς κίνδυνο καύσης και έκρηξης.

2 πλήρως κλειστή δομή, το κουτί γεμάτο με αέριο SF6, καλή σφράγιση, κατάλληλο για υψηλές θερμοκρασίες και υγρές περιοχές.

3 ενσωματωμένο CT, ισχύ εξόδου για την έξυπνη συσκευή ελέγχου για την ανάλυση πληροφοριών, και η αναλογία μπορεί να ρυθμιστεί, το τερματικό σύνδεσης συνδέεται με το αντίστοιχο τερματικό.

Ο μηχανισμός λειτουργίας είναι νέος, απλός, μικρού μεγέθους, ελαφρού βάρους, ασφαλής και αξιόπιστης λειτουργίας.

5 Το κέλυφος δείχνει εμφανώς τις "αποθήκες ενέργειας", τα "σημεία" και τις "συνδυασμένες" καταστάσεις.




Δομή:

1.Προστασία και παρακολούθηση ρελέ μικρουπολογιστή: Ο διακόπτης ZW20-12 διαθέτει συσκευή προστασίας και παρακολούθησης ρελέ με βάση μικρουπολογιστή ως ελεγκτή του.Αυτή η προηγμένη τεχνολογία επιτρέπει την ακριβή και έξυπνη ανίχνευση σφαλμάτων, ανάλυση και έλεγχο, βελτιώνοντας τη συνολική απόδοση και την αξιοπιστία του διακόπτη.

2Αντοχή σε καιρικές συνθήκες και συμπύκνωση: Ο διακόπτης είναι σχεδιασμένος να αντέχει στις φυσικές καιρικές συνθήκες και συμπύκνωση.Ενσωματώνει ανθεκτικά υλικά και μέτρα προστασίας για να εξασφαλίσει αξιόπιστη λειτουργία ακόμη και σε σκληρές περιβαλλοντικές συνθήκες, βελτιώνοντας την αντοχή και τη μακροζωία του.

3.Συνδέση συνδετήρα αεροπορίας: Το μοντέλο κοινής ωφέλειας του διακόπτη ZW20-12 συνδέεται με το σώμα διακόπτη μέσω συνδετήρα αεροπορίας.Αυτός ο τύπος συνδέσμου προσφέρει ασφαλείς και αξιόπιστες συνδέσεις, ελαχιστοποιώντας τον κίνδυνο χαλαρών ή ελαττωματικών συνδέσεων και εξασφαλίζοντας σταθερή επικοινωνία και έλεγχο μεταξύ του ελεγκτή και του σώματος του διακόπτη.

4Υψηλή αξιοπιστία και επίπεδο προστασίας της σύνδεσης: Ο διακόπτης παρέχει καλή αξιοπιστία της σύνδεσης, εξασφαλίζοντας συνεπείς και ασφαλείς ηλεκτρικές συνδέσεις στο σύστημα.προσφέρει υψηλό επίπεδο προστασίας, προστατεύοντας τα εσωτερικά εξαρτήματα και τα ηλεκτρικά κυκλώματα από εξωτερικούς παράγοντες όπως σκόνη, υγρασία και φυσική βλάβη.

5.Αναλογικά κανάλια εισόδου: Ο ελεγκτής του διακόπτη κύκλου ZW20-12 περιλαμβάνει τέσσερα αναλογικά κανάλια εισόδου.ρεύμα φάσης CΗ παρακολούθηση σε πραγματικό χρόνο και η σύγκριση αυτών των τιμών με προκαθορισμένα κατώτατα όρια επιτρέπουν την ακριβή ανίχνευση σφαλμάτων και την κατάλληλη δράση.

6Ανίχνευση και επεξεργασία σφαλμάτων: Ο ελεγκτής παρακολουθεί συνεχώς τις ηλεκτρικές παραμέτρους και τις συγκρίνει με σταθερές τιμές για την ανίχνευση σφαλμάτων γραμμής.ο υπεύθυνος επεξεργασίας ξεκινά την αντίστοιχη επεξεργασία, όπως η ενεργοποίηση του διακόπτη ή η ενεργοποίηση μέτρων προστασίας, εξασφαλίζοντας αποτελεσματική και έγκαιρη

Εφαρμογή

1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.

2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση του δακτυλικού δικτύου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.

3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της παροχής ρεύματος, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρατηρητής"." Βοηθά στην παρακολούθηση και προστασία της γραμμής υποκαταστήματος από λάθη και μη φυσιολογικές συνθήκες.

4Επανακλειστικό και διαχωριστικό: Ο διακόπτης μπορεί να λειτουργεί ως επανακλειστικό και διαχωριστικό στα εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.




Τεχνικές παραμέτρους:

ZW20-12(F)

GW9-10
