Εύκολη λειτουργία με έξυπνο ελεγκτή Τρεις φάσεις εξωτερικού διακόπτη διακοπής φορτίου

Εύκολη λειτουργία με έξυπνο ελεγκτή Τρεις φάσεις εξωτερικού διακόπτη διακοπής φορτίου

Περιγραφή του προϊόντος:

Ο ZW20-12(F) Boundary Load Switch είναι ένα νέο προϊόν που συνδυάζει πολλές λειτουργίες σε μια ενιαία έξυπνη συσκευή.Επανακλειστικό, και τοποθετητή, προσφέροντας ευελιξία και αποτελεσματικότητα σε διάφορες εφαρμογές.

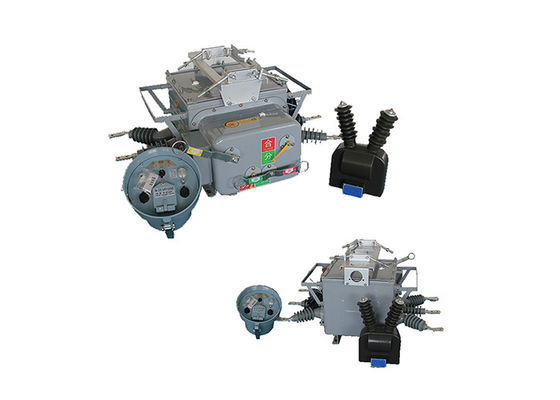

Τα κύρια στοιχεία του Boundary Load Switch περιλαμβάνουν ένα διακόπτη κενού, έναν ελεγκτή CH-40 και έναν εξωτερικό μετασχηματιστή τάσης.Ενώ ο ελεγκτής CH-40 παρέχει προηγμένη προστασίαΕξωτερικός μετασχηματιστής τάσης, προαιρετικός για δίκτυα δακτυλικών γραμμών αυτοματισμού διανομής,μπορούν να χρησιμοποιηθούν για διμερείς συνδέσεις PT (πιθανών μετασχηματιστών).

Το προϊόν αυτό χρησιμοποιείται ευρέως στα διαστημικά δίκτυα δαχτυλίδων των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10 και 13 kV. Λειτουργεί ως διακόπτης αποσύνδεσης, διακόπτης επαφής,και αυτόματη συσκευή διακόπτη για την ανάπτυξη φορτίου γραμμής σε δακτυλικά δίκτυαΕπιπλέον, μπορεί να λειτουργήσει ως διακόπτης ορίων (συνήθως γνωστός ως φύλακας) σε γραμμές παροχής ηλεκτρικής ενέργειας υποκαταστήματος, καθώς και ως επανακλειδωτές και διαχωριστές σε εναέρια δίκτυα διανομής.

Το Boundary Load Switch προσφέρει δυνατότητες απομακρυσμένης διαχείρισης, επιτρέποντας αποτελεσματική παρακολούθηση και έλεγχο.διευκόλυνση της απρόσκοπτης ενσωμάτωσης σε συστήματα αυτοματοποίησης διανομής.

Η συσκευή χρησιμοποιεί αξιόπιστους μηχανισμούς ανίχνευσης και κρίσης, συμπεριλαμβανομένης της ικανότητας ανίχνευσης ρεύματος μηδενικής ακολουθίας επιπέδου mA και ρεύματος βραχυκυκλώματος μεταξύ φάσεων.Αυτό επιτρέπει την αυτόματη αφαίρεση των ατυχημάτων γείωσης μονοφάσης και των ατυχημάτων βραχυκυκλώματος φάσης σε φάση, ενισχύοντας τις δυνατότητες διαχείρισης σφαλμάτων του συστήματος.

Ο κύριος διακόπτης του Boundary Load Switch χρησιμοποιεί τεχνολογία τόξου κενού, ενώ το σύστημα μόνωσης ενσωματώνει μεικτή μόνωση αερίων SF6 και N2.ανθεκτική σε έκρηξηΤο εσωτερικό θάλαμο είναι γεμάτο με αναμειγμένο αέριο SF6 και N2,που αποτρέπει τη διαρροή και εξασφαλίζει ότι η απόδοση της συσκευής δεν επηρεάζεται από το εξωτερικό περιβάλλον.

Ο μηχανισμός λειτουργίας του ελαστικού του διακόπτη οριακής φόρτωσης έχει σχεδιαστεί με γνώμονα τη μικροποίηση και τη βελτιστοποίηση των επιδόσεων,που οδηγεί σε μεγαλύτερη αξιοπιστία δράσης σε σύγκριση με τους παραδοσιακούς μηχανισμούς ελατήριαςΗ βελτίωση του σχεδιασμού αυξάνει τη συνολική λειτουργική αποτελεσματικότητα και τη διάρκεια ζωής της συσκευής.



Χαρακτηριστικά του ελεγκτή:

Οι έξυπνοι τερματικοί ελεγκτές έχουν λειτουργίες όπως προστασία, αυτόματο έλεγχο, επιθεώρηση/ερώτηση, επικοινωνία και διαχείριση λογισμικού.

1Εφαρμόζει πλήρως διάφορες λειτουργίες όπως προστασία κυκλώματος, τηλεχειριστήριο, συναγερμό και τηλεπαρακολούθηση.

2.Δεν απαιτείται επένδυση σε υλικό επικοινωνίας στα δίκτυα GSM. Απλώς αγοράστε μια κάρτα SIM και ενεργοποιήστε τις υπηρεσίες SMS.

3Χρησιμοποιήστε τα επιλεγμένα κινητά τηλέφωνα, την κρυπτογράφηση των πληροφοριών, την επαλήθευση κωδικού πρόσβασης και άλλα μέτρα ασφαλείας.

4Η μονάδα GSM μπορεί να καθορίσει έναν αριθμό κινητού και να δέχεται μόνο εντολές από το συνδεδεμένο τηλέφωνο.

5Τα μηνύματα επικοινωνίας για το τηλεχειριστήριο και άλλες εντολές είναι κρυπτογραφημένα.

6.Ακολουθεί μια προεπιλεγμένη μέθοδο τηλεχειρισμού επιβεβαίωσης-εκτέλεσης-επιβεβαίωσης για να διασφαλίσει την ασφάλεια του ελέγχου του συστήματος και να αποτρέψει λάθη.

7Δεν χρειάζεται να εγκαταστήσετε καμιά γραμμή επικοινωνίας.

8Απλά εγκαταστήστε το έξυπνο τερματικό παρακολούθησης SMS σωστά, εισαγάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα θα ξεκινήσει να λειτουργεί.

9Η παρακολούθηση και η προβολή σε πραγματικό χρόνο μπορούν να γίνουν σε οποιαδήποτε τοποθεσία με σήμα, χωρίς να χρειάζεται προσωπικό για παρακολούθηση.




Εφαρμογή:

1.Υποσταθμοί διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW20 χρησιμοποιείται συνήθως σε υποσταθμούς διανομής ηλεκτρικής ενέργειας, τόσο εσωτερικά όσο και εξωτερικά.και προστασία από σφάλματα στα δίκτυα διανομής.

2Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

3Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

4.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.

5.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

6Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.

7- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.

Δομή:

Η συσκευή προστασίας και παρακολούθησης ρελέ με βάση μικρουπολογιστή είναι ένα τεχνολογικά προηγμένο σύστημα που λειτουργεί ως κεντρικός ελεγκτής για το σύστημα διακόπτη.Χρησιμοποιώντας την προηγμένη τεχνολογία μικρουπολογιστώνΗ συσκευή αυτή διαδραματίζει καθοριστικό ρόλο στην εξασφάλιση της ασφάλειας και της αξιοπιστίας του ηλεκτρικού συστήματος στο οποίο ενσωματώνεται.
Ο ελεγκτής έχει σχεδιαστεί ειδικά για να αντέχει σε διάφορες περιβαλλοντικές συνθήκες και είναι εξοπλισμένος με ισχυρή αντοχή στις καιρικές συνθήκες.Αυτό το χαρακτηριστικό του επιτρέπει να λειτουργεί αξιόπιστα σε σκληρές καιρικές συνθήκες, όπως ακραίες θερμοκρασίεςΕπιπλέον, ο ελεγκτής είναι κατασκευασμένος με προστασία από συμπύκνωση,διασφάλιση της λειτουργικότητάς του ακόμη και σε υγρό ή υγρό περιβάλλον όπου η υγρασία μπορεί να αποτελεί πρόβλημα.
Για την καθιέρωση ασφαλούς και αξιόπιστης σύνδεσης, ο ελεγκτής συνδέεται με το σώμα του διακόπτη χρησιμοποιώντας συνδέσμους αεροπορικής χρήσης.καθιστώντας τους μια ιδανική επιλογή για κρίσιμες εφαρμογές όπως η προστασία και η παρακολούθηση του ρελέ.Οι συνδέσεις αυτές εξασφαλίζουν την ορθή επικοινωνία και λειτουργικότητα μεταξύ του ελεγκτή και του διακόπτη, βελτιώνοντας τη συνολική απόδοση και την αξιοπιστία του συστήματος.
Ο ελεγκτής υπερέχει στην αξιοπιστία της σύνδεσης, ελαχιστοποιώντας τον κίνδυνο απώλειας ή διακοπής του σήματος.που είναι ζωτικής σημασίας για την ορθή λειτουργία του συστήματος προστασίας και παρακολούθησης του ρελέ- διατηρώντας υψηλό επίπεδο προστασίας, ο ελεγκτής διασφαλίζει την ακεραιότητα και την ακρίβεια των λειτουργιών προστασίας και παρακολούθησης του ρελέ,την πρόληψη τυχόν πιθανών σφαλμάτων ή αποκλίσεις που θα μπορούσαν να θέσουν σε κίνδυνο τη συνολική ασφάλεια του ηλεκτρικού συστήματος.

Περιβαλλοντικές συνθήκες:

Θερμοκρασία αέρα περιβάλλοντος: -40°C έως +70°C.

Υψόμετρο: όχι μεγαλύτερο από 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.

Ο αέρας γύρω μπορεί να είναι μολυσμένος με σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλμυρή ομίχλη.

Η ταχύτητα του ανέμου δεν πρέπει να υπερβαίνει τα 34m/s (ισοδύναμη με πίεση 700Pa στην κυλινδρική επιφάνεια).

Οι δονήσεις ή η σεισμική δραστηριότητα από εξωτερικούς διακόπτες και εξοπλισμό ελέγχου μπορούν να παραμεληθούν.

Το εύρος της ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.




Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
