Αυτοματοποιημένος διακόπτης κυκλώματος με κενό υψηλής τάσης εξωτερικό κεραμικό από ανοξείδωτο χάλυβα που χρησιμοποιείται με διακόπτες αποσύνδεσης ομάδας

Αυτοματοποιημένος διακόπτης κυκλώματος με κενό υψηλής τάσης εξωτερικό κεραμικό από ανοξείδωτο χάλυβα που χρησιμοποιείται με διακόπτες αποσύνδεσης ομάδας

Περιγραφή του προϊόντος:

Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα και κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνολογίες.και ρεύμα διακοπής βραχυκυκλώματος έως 20kA.

Ο διακόπτης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου του διακόπτη κενού, του μηχανισμού λειτουργίας και του συστήματος ελέγχου.Ο διακόπτης κενού είναι η καρδιά του διακόπτη και είναι υπεύθυνος για την διακοπή του ηλεκτρικού ρεύματοςΕίναι σχεδιασμένο για να λειτουργεί σε κενό, γεγονός που βοηθά στην αποφυγή της καμάρας και εξασφαλίζει αξιόπιστη λειτουργία.

Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο του διακόπτη και μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά.Το σύστημα ελέγχου παρακολουθεί τον διακόπτη και παρέχει ανατροφοδότηση στον χειριστή, επιτρέποντάς τους να παρακολουθούν την κατάσταση του διακόπτη και να εντοπίζουν τυχόν σφάλματα.

Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί για να είναι εξαιρετικά αξιόπιστος και να απαιτεί ελάχιστη συντήρηση.που το καθιστά κατάλληλο για χρήση σε ένα ευρύ φάσμα εφαρμογών.

Ένας διακόπτης αποσύνδεσης υψηλής τάσης είναι ένας ηλεκτρικός διακόπτης που έχει σχεδιαστεί για να απομονώνει ένα τμήμα ενός ηλεκτρικού δικτύου ή συστήματος από το υπόλοιπο του συστήματος για σκοπούς συντήρησης ή επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό κανονικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερστροφή.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

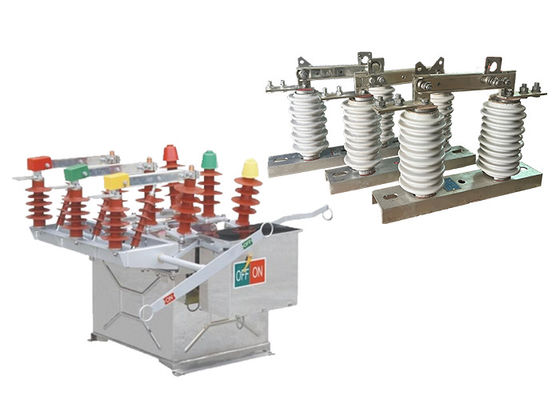

Διπλή επίδραση της χρήσης όταν η σειρά GW9-10 απομονωτής διακόπτης μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού!!

Χαρακτηριστικό:

1.Διαχωρισμός τάσης: Ο διακόπτης κυκλώματος ZW8-12 έχει σχεδιαστεί για εφαρμογές μέσης τάσης και έχει ονομαστική τάση 12 χιλιοβόλτ (kV).Είναι κατάλληλο για ηλεκτρικά συστήματα που λειτουργούν σε αυτό το επίπεδο τάσης.

2Τεχνολογία διακοπής κενού: Αυτός ο διακόπτης χρησιμοποιεί διακόπτες κενού ως μέσο σβήσεως τόξου.Οι διακόπτες κενού είναι εξαιρετικά αποτελεσματικοί στην εξάλειψη των τόξων και παρέχουν εξαιρετική διηλεκτρική αντοχή, διασφαλίζοντας την αξιόπιστη διακοπή των ρευμάτων μέσης τάσης.

3.Compact Design: Ο διακόπτης κυκλωμάτων ZW8-12 διαθέτει συμπαγή και ενοποιημένη σχεδίαση, επιτρέποντας την ευκολότερη εγκατάσταση, συντήρηση και ενσωμάτωση σε συγκροτήματα διακόπτη.Το συμπαγές μέγεθος συμβάλλει επίσης στη βελτιστοποίηση της χρήσης χώρου στις ηλεκτρικές εγκαταστάσεις.

4Υψηλή ικανότητα σπάσματος: Ο διακόπτης είναι σχεδιασμένος για να χειρίζεται υψηλές ικανότητες σπάσματος, επιτρέποντάς του να διακόπτει με ασφάλεια βραχυκυκλώματα και ρεύματα σφάλματος.Η ικανότητα σπάσματος του διακόπτη ZW8-12 καθορίζεται συνήθως από τον κατασκευαστή.

5Αξιόπιστη λειτουργία: Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί για αξιόπιστη λειτουργία και έχει υποβληθεί σε αυστηρές δοκιμές για να εξασφαλιστεί η απόδοση και η αντοχή του.Ενσωματώνει υλικά υψηλής ποιότητας και κατασκευασμένα με ακρίβεια εξαρτήματα για τη διασφάλιση σταθερών και αποτελεσματικών λειτουργιών εναλλαγής.

6Τεχνικά χαρακτηριστικά ασφαλείας: Ο διακόπτης είναι εξοπλισμένος με χαρακτηριστικά ασφαλείας για την ενίσχυση της ασφάλειας του χειριστή και του συστήματος.μηχανικοί και ηλεκτρικοί δείκτες για την παροχή πληροφοριών κατάστασης, και μαντηλάκια ασφαλείας για την αποφυγή τυχαίας επαφής με ενεργά μέρη.

7.Απομακρυσμένος έλεγχος και παρακολούθηση: Ανάλογα με το συγκεκριμένο μοντέλο και τον κατασκευαστή, ο διακόπτης κύκλου ZW8-12 μπορεί να υποστηρίζει δυνατότητες απομακρυσμένου ελέγχου και παρακολούθησης.Αυτό επιτρέπει την εύκολη λειτουργία και παρακολούθηση του διακόπτη από κεντρικό δωμάτιο ελέγχου ή μέσω ενός συστήματος ελέγχου και λήψης δεδομένων (SCADA), βελτίωση της διαχείρισης και συντήρησης του συστήματος.

Δομή:

1Το άνω κάλυμμα του περιβλήματος επεξεργάζεται χρησιμοποιώντας την τεχνολογία σχηματισμού της μορφής, επιτυγχάνοντας επίπεδο προστασίας IP4X, υψηλή μηχανική αντοχή, όμορφη εμφάνιση,και εύκολη εγκατάστασηΤο ανοξείδωτο χάλυβα ή υψηλής ποιότητας χάλυβα πλάκα ψεκασμού θεραπεία μπορεί να επιλεγεί.

2.Ο διακόπτης αποσύνδεσης (προαιρετικός) είναι προσαρμοσμένος σύμφωνα με τη μονάδα σώματος διακόπτη ZW8, με προφανές σημείο αποσύνδεσης κατά τη διάρκεια συντήρησης της γραμμής διανομής,και μηχανική συσκευή κλεισίματος μεταξύ του διακόπτη αποσύνδεσης και του διακόπτη για την πρόληψη λανθασμένης λειτουργίας.

Κατάσταση:

1Θερμοκρασία περιβάλλοντος: Ο διακόπτης είναι σχεδιασμένος να λειτουργεί σε θερμοκρασία από -15°C έως +40°C.Αυτό σημαίνει ότι μπορεί να λειτουργήσει αποτελεσματικά σε περιβάλλοντα με θερμοκρασίες τόσο χαμηλές όσο -15°C και τόσο υψηλές όσο +40°C..

2Πίεση ανέμου: Ο διακόπτης μπορεί να αντέξει πιέσεις ανέμου έως 700Pa, που ισοδυναμεί με ταχύτητα ανέμου 34m/s.Αυτό εξασφαλίζει ότι ο διακόπτης διατηρεί σταθερότητα και δεν επηρεάζεται από τους ισχυρούς ανέμους.

3Υψόμετρος: Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρο έως 1000 m πάνω από το επίπεδο της θάλασσας.

4.Σεσμική ένταση: Ο διακόπτης κυκλωμάτων έχει σχεδιαστεί για να αντέχει σε σεισμικές δραστηριότητες με επίπεδο έντασης έως και 8 στην κλίμακα σεισμικής έντασης.Αυτό εξασφαλίζει ότι παραμένει σε λειτουργία και δεν επηρεάζεται από σεισμικές δονήσεις μέχρι αυτό το επίπεδο.

Τεχνική παράμετρος:

ZW8-12


GW9-10
