Ενεργοποιημένος υπόγειος ηλεκτρικός διαχωριστικός με μηδενική ακολουθία αισθητήρων υψηλής τάσης αυτόματη επαναφορά

Ενεργοποιημένος υπόγειος ηλεκτρικός διαχωριστικός με μηδενική ακολουθία αισθητήρων υψηλής τάσης αυτόματη επαναφορά

Περιγραφή του προϊόντος:

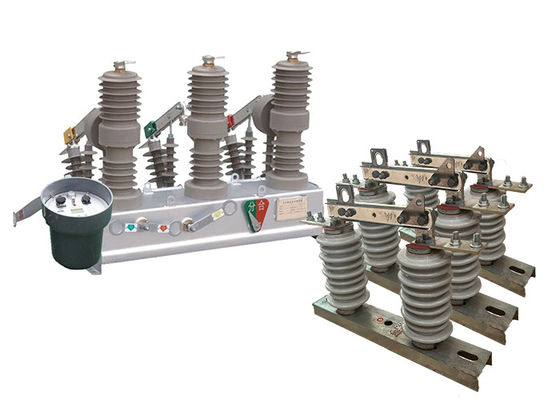

Το ZW32-12 ((F) αυτόματη επαναφορά του ηλεκτρικού διαχωριστή είναι η ονομαστική τάση του τρισδιάστατου εξοπλισμού εξωτερικής διανομής AC 50HZ, το ονομαστικό ρεύμα του είναι 630A ~ 1250A, το σύντομο ρεύμα είναι 20kA.Χρησιμοποιούσε κυρίως ρεύμα φόρτισης,υπερκατάλληλο και βραχυκύκλωμα που χρησιμοποιούν σύστημα ηλεκτρικής ενέργειας με διακοπή και κλειστό.

Είναι κατάλληλο για βιομηχανικές και μεταλλευτικές εταιρείες, ενώ ο στόχος του είναι η προστασία και ο έλεγχος του συστήματος και εύκολο να ταιριάζει με την αγροτική και κάποια συχνή λειτουργία χώρο.

Ο χειριζόμενος γάντζος GW9-10 είναι ένας ηλεκτρικός διακόπτης που έχει σχεδιαστεί για την απομόνωση τμήματος ενός ηλεκτρικού δικτύου ή συστήματος από το υπόλοιπο του συστήματος για σκοπούς συντήρησης ή επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό κανονικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερστροφή.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

Εισαγωγή του ελεγκτή:

1.Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεεπαγρύπνηση.αυτόματη εκτόξευση επιτάχυνσης σε περίπτωση μόνιμης βλάβης;

2.Απομακρυσμένο / χειροκίνητο κλείσιμο για την επιτάχυνση της εκτόξευσης και το κλείσιμο της επανακλείδωσης: Ο χρήστης στέλνει ενέργεια μετά την επισκευή της γραμμής, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης, θα πρέπει να επιταχύνει την εκτόξευση.

3Ο χρόνος καθυστέρησης επανακλείδωσης μπορεί να ρυθμιστεί σε τρεις περιπτώσεις.

4.Το κύκλωμα κλεισίματος άλματος υιοθετεί σχεδιασμό κατά της κακής λειτουργίας και έχει λειτουργία κατά του άλματος.

5.Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης·

6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3.Αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω της ικανότητάς του να αντέχει σε συχνές λειτουργίες, ο διακόπτης κενού είναι κατάλληλος για εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.επιτρέποντας την αποτελεσματική κατανομή του δικτύου ηλεκτρικής ενέργειαςΕπιπλέον, όταν είναι εξοπλισμένο με ελεγκτή, επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

4Εμπορικά κτίρια: Ο διακόπτης κενού χρησιμοποιείται επίσης σε εμπορικά κτίρια για τη διανομή και την προστασία της ενέργειας.την πρόληψη ζημιών στον εξοπλισμό και την ελαχιστοποίηση του χρόνου στάσιμης λειτουργίας.

Δομή:

Ο διακόπτης διακοπής φορτίου αποτελείται από πυλώνα, βάση και αναρτήσεις για τοποθέτηση, στερέωση και ανύψωση.

1Ο διακόπτης διακοπής φορτίου υψηλής τάσης στη στήλη, ο οποίος είναι εξοπλισμένος με διακόπτη κενού, έχει σταθερή και αξιόπιστη απόδοση διακοπής, χωρίς κίνδυνο ανάφλεξης και έκρηξης, ασφάλεια, χωρίς συντήρηση, μικρό μέγεθος,ελαφρύ βάρος και μακρά διάρκεια ζωήςΕιδικότερα,

Χαρακτηριστικά.

2Ο διακόπτης διακοπής φορτίου είναι πλήρως κλειστός, με καλή στεγανότητα, ανθεκτικότητα σε υγρασία και αποβρύδωση.

3Το κλείσιμο και το άνοιγμα του διακόπτη διακοπής φόρτωσης μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά ή εξ αποστάσεως.

4Ο μηχανισμός λειτουργίας είναι νέος, απλός, αξιόπιστος, μικρού μεγέθους, μηχανική διάρκεια ζωής έως και 10.000 φορές, ο κινητήρας αποθήκευσης ενέργειας είναι κινητήρας μόνιμου μαγνήτη συνεχούς ροής,το επίπεδο τάσης είναι -220V-110V-48V-24V το οποίο μπορεί να επιλεγεί.

Κατάσταση:

1.Συμβατότητα σε υψηλό υψόμετρο: Ο ηλεκτρικός διαχωριστής αυτοματικής επαναφοράς ZW32-12 έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε υψόμετρα έως και 2000 μέτρα.Είναι ειδικά σχεδιασμένο για να αντέχει στις μοναδικές περιβαλλοντικές συνθήκες που σχετίζονται με εγκαταστάσεις σε μεγάλο υψόμετρο., διασφαλίζοντας την απόδοσή του και την ασφάλειά του σε τέτοιες συνθήκες.

2Ευρύ εύρος θερμοκρασίας: Ο ηλεκτρικός διακόπτης αυτοματοποιημένης επαναφοράς ZW32-12 είναι ικανός να λειτουργεί σε ευρύ εύρος θερμοκρασίας αέρα, από -45 °C έως +40 °C.Είναι κατασκευασμένο για να αντέχει τις ακραίες θερμοκρασίες και να διατηρεί τη λειτουργικότητά του, παρέχει αξιόπιστη προστασία και έλεγχο ακόμη και σε σκληρές κλιματικές συνθήκες.περαιτέρω διασφάλιση της καταλληλότητας του για περιβάλλοντα δυναμικής θερμοκρασίας.

3Αντίσταση στον άνεμο: Με ταχύτητα ανέμου έως και 35 m/s, ο ηλεκτρικός διαχωριστής επαναφοράς ZW32-12 αποδεικνύει εξαιρετική αντίσταση στον άνεμο.Μπορεί να αντέξει τους ισχυρούς ανέμους που συνήθως παρατηρούνται σε διάφορες εξωτερικές εγκαταστάσειςΤο χαρακτηριστικό αυτό εγγυάται τη σταθερότητα και την αξιοπιστία της λειτουργίας του διακόπτη, ακόμη και σε συνθήκες ανέμου.

4.Ανθεκτικότητα σε σκληρά περιβάλλοντα: Ο ηλεκτρικός διακόπτης επαναφοράς ZW32-12 έχει σχεδιαστεί για εγκατάσταση σε περιβάλλοντα απαλλαγμένα από εύφλεκτες, εκρηκτικές επικίνδυνες χημικές ουσίες,διαβρωτικές ουσίεςΕίναι κατασκευασμένο από υλικά που αντέχουν στη διάβρωση και αντέχουν σε δύσκολες συνθήκες.διασφάλιση της μακροζωίας και της απόδοσής του σε σκληρά βιομηχανικά ή εξωτερικά περιβάλλοντα.

Τεχνικές παραμέτρους:

ZW32-12

GW9-10
