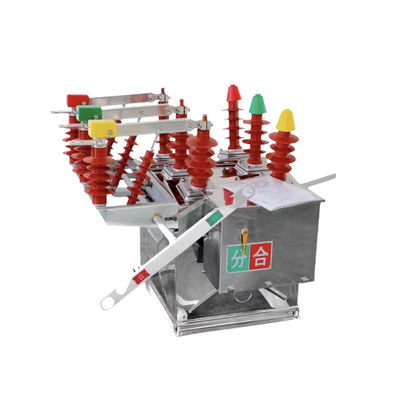

ΖW8-12 σειρά εξωτερικό 630A 12kV κενό διακόπτης κυκλώματος από ανοξείδωτο χάλυβα έξυπνο αυτόματο κενό μετατροπέα φορτίου
Περιγραφή του προϊόντος:
Ο εξωτερικός διακόπτης κενού ZW8-12 είναι κατάλληλος για εξωτερικούς διακόπτες υψηλής τάσης 3 φάσεων εναλλασσόμενου ρεύματος με ονομαστική τάση 12 kV και ονομαστική συχνότητα 50 Hz.Χρησιμοποιείται κυρίως στα συστήματα διανομής των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10kV για την ανάκτηση ή απενεργοποίηση ρεύματος φορτίου και ρεύματος σφάλματος βραχυκυκλώματοςΕίναι ένα από τα πιο ευρέως χρησιμοποιούμενα, ώριμα και σταθερά προϊόντα στο σύστημα ενέργειας.
Εφαρμογή:
1Διανομή ενέργειας: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται ευρέως στα συστήματα διανομής ενέργειας για την εναλλαγή και προστασία μετασχηματιστών διανομής, τροφοδοτών και άλλων εξοπλισμού.Συνήθως τοποθετούνται σε εξωτερικούς στύλους, υποσταθμούς και διακόπτες.
2.Ανανεώσιμες πηγές ενέργειας σε κλίμακα κοινής ωφέλειας: Οι εξωτερικοί διακόπτες κενού χρησιμοποιούνται σε έργα ανανεώσιμης ενέργειας σε κλίμακα κοινής ωφέλειας, όπως αιολικά και ηλιακά πάρκα, για την εναλλαγή και προστασία μετατροπών και άλλων εξοπλισμούς.
3Σιδηροδρομικά συστήματα: Οι εξωτερικοί διακόπτες κυκλωμάτων κενού χρησιμοποιούνται σε σιδηροδρομικά συστήματα, όπως συστήματα σηματοδότησης και σιδηροδρομική υποδομή, για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού.
4Ορυχειακές εργασίες: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στις εργασίες εξόρυξης για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού σε σκληρά εξωτερικά περιβάλλοντα.
5Βιομηχανία πετρελαίου και φυσικού αερίου: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού, όπως αντλίες, συμπιεστές και αγωγούς.
Χαρακτηριστικό:
1Έχει την ικανότητα να αντιστέκεται στην ρύπανση, με εσωτερική μόνωση που αποτελείται από αέρα και υδροξείδιο ρητίνης σύνθετη μόνωση.
2Εξοπλισμένο με μηχανισμό λειτουργίας αποθήκευσης ενέργειας με ελατήριο.
3.Μπορεί να είναι εξοπλισμένο με μονομερή (αριστερή) ή διμερή διακόπτη αποσύνδεσης και εξωτερικό μετασχηματιστή δυναμικού (PT)
Κατάσταση:
Θερμοκρασία περιβάλλοντος:-40°C~+70°C (μέση ημερήσια θερμοκρασία όχι μεγαλύτερη από +40°C)
Υψόμετρο: > 1000 m (μέγιστο 3000 m)
Περιβαλλοντική υγρασία:Μέση ημερήσια σχετική υγρασία όχι μεγαλύτερη από 95%, μέση μηνιαία σχετική υγρασία
Επίπεδο ρύπανσης:Επίπεδο IV
Μέγιστη ταχύτητα ανέμου: 700Pa (ισοδύναμη με ταχύτητα ανέμου 35m/s)
Η ένταση του σεισμού: επίπεδο 8
Τεχνική παράμετρος:
| Αριθμός σειράς. |
Παράμετρος |
Μονάδα |
Πληροφορίες |
| 1 |
Διάταξη |
kV |
12 |
| 2 |
Ονομαστικό επίπεδο μόνωσης |
1min Βιομηχανική συχνότητα ανθεκτικής τάσης |
Δοκιμή ξηράς |
42 |
| Δοκιμή υγρού |
34 |
| Ηλεκτροσόκ αντέχει την τάση (Πιο υψηλή) |
75 |
| 3 |
Κατηγοριοποιημένο ρεύμα |
Α |
630 |
| 4 |
Διορισμένο ρεύμα διακοπής βραχυκυκλώματος |
kA |
20 |
| 5 |
Διορισμένος χρόνος διακοπής ρεύματος βραχυκυκλώματος |
χρόνος |
30 |
| 6 |
Διορισμένο ρεύμα διακόπτη βραχυκυκλώματος (πίκος) |
kA |
50 |
| 7 |
Διορισμένη μέγιστη αντοχή στο ρεύμα |
50 |
| 8 |
Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος |
20 |
| 9 |
Ονομαστική διάρκεια βραχυκυκλώματος |
S |
4 |
| 10 |
Χρόνος διακοπής
(Αποσύνδεση διαχωρισμένης διέγερσης) |
Μέγιστη τάση λειτουργίας |
ms |
15-50 |
| Ονομαστική τάση λειτουργίας |
30-60 |
| Ελάχιστη τάση λειτουργίας |
| 11 |
Ώρα κλεισίματος |
25-50 |
| 12 |
Όλος ο χρόνος αποσύνδεσης |
≤ 100 |
| 13 |
Χρόνος καύσης τόξου |
≤ 20 |
| 14 |
Μηχανική διάρκεια ζωής |
χρόνος |
10000 |
| 15 |
Λειτουργία κλεισίματος |
J |
70 |
| 16 |
Ονομαστική ισχύς εισόδου κινητήρα αποθήκευσης ενέργειας |
W |
< 250 |
| 17 |
Ονομαστική τάση λειτουργίας/ονομαστική τάση βοηθητικού κυκλώματος |
V |
DC220 |
| ΑΚ220 |
| 18 |
Χρόνος αποθήκευσης ενέργειας σε ονομαστική τάση |
S |
< 10 |
| 19 |
Αποσύνδεσμος υπερεύματος |
Κατηγοριοποιημένο ρεύμα |
Α |
5 |
| Ακριβότητα ρεύματος αποσύνδεσης |
% |
±10 |
