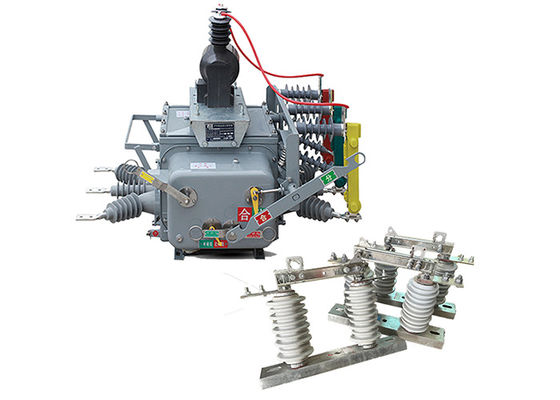

Διακόπτης κυκλώματος κενού 50Hz AC Power Recloser Διακόπτης κυκλώματος με ελεγκτή με κατακόρυφο διακόπτη διακόπτη GB1984-2003

Διακόπτης κυκλώματος κενού 50Hz AC Power Recloser Διακόπτης κυκλώματος με ελεγκτή με κατακόρυφο διακόπτη διακόπτη GB1984-2003


Περιγραφή του προϊόντος:

Ο διακόπτης κενού ZW20-12 είναι ο τριφασικός διακόπτης υψηλής τάσης εξωτερικού 50Hz AC που χρησιμοποιείται κυρίως για εξωτερικά συστήματα διανομής 10kV σε γεωργικά και αστικά δίκτυα.Χρησιμοποιείται για την αλλαγή φορτίου, διακοπή φορτίου, ρεύμα υπερφόρτωσης, ρεύμα βραχυκυκλώματος και παρόμοιες εφαρμογές.

Η συνολική δομή είναι τρισδιάστατος κοινός τύπος κιβωτίου, που αποτελείται από μηχανισμό λειτουργίας, αγωγικό κύκλωμα, σύστημα μόνωσης, στοιχεία σφράγισης και στερέωμα.

Είναι εξοπλισμένο με αντίστοιχο έξυπνο τηλεχειριστήριο για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών αυτοματοποίησης διανομής.

• Όταν συνδυάζεται με έναν έξυπνο ελεγκτή με λειτουργία SMS GSM, γίνεται ο έξυπνος εξωτερικός διακόπτης κενού υψηλής τάσης εναλλασσόμενου ρεύματος ZW20-12 ((Z).

• Όταν συνδυάζεται με έναν ελεγκτή διαχωρισμού, γίνεται ο εξωτερικός διαχωρισμός υψηλής τάσης AC διακόπτης κενού ZW20-12 ((F).

Οι κατακόρυφοι διακόπτες διακόπτη GW9-10 χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαθίστανται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Επομένως, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.

Οι κατακόρυφοι διακόπτες υψηλής τάσης διατίθενται σε διαφορετικούς τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ορισμένα κατακόρυφα διακόπτες διακόπτη είναι σχεδιασμένα για χρήση σε εσωτερικούς χώρουςΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργήσουν εξ αποστάσεως.

Εκτός από την πρωταρχική τους λειτουργία απομόνωσης κυκλωμάτων, οι κατακόρυφοι διακόπτες διακόπτη έχουν επίσης άλλα σημαντικά χαρακτηριστικά, όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοιχτή ή κλειστή),και διασφάλιση ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.


Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.




Εφαρμογή:

1Υποσταθμοί: Ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται συχνά σε εξωτερικούς υποσταθμούς ως μέρος του πρωτογενούς συστήματος διανομής.Χρησιμοποιείται για την προστασία και τον έλεγχο ηλεκτρικού εξοπλισμού όπως μετασχηματιστές, γεννήτριες, και μπάρες.

2Δίκτυα διανομής: Αυτός ο διακόπτης είναι κατάλληλος για εξωτερικά δίκτυα διανομής όπου η ισχύς υψηλής τάσης διανέμεται σε πολλαπλές τοποθεσίες.Βοηθά στην εξασφάλιση αξιόπιστης και ασφαλούς λειτουργίας διακόπτοντας τα ρεύματα σφάλματος και απομονώνοντας τα ελαττωματικά τμήματα του δικτύου.

3Βιομηχανικές εγκαταστάσεις: Ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται σε εξωτερικά συστήματα υψηλής τάσης που βρίσκονται σε βιομηχανικές εγκαταστάσεις όπως εργοστάσια, εργοστάσια παραγωγής και εξορυκτικές εργασίες.Προμηθεύει προστασία για κρίσιμους ηλεκτρικούς εξοπλισμούς και εξασφαλίζει τη συνέχεια της παροχής ενέργειας.

4Εγκαταστάσεις ανανεώσιμης ενέργειας: Σε εγκαταστάσεις ανανεώσιμης ενέργειας σε εξωτερικούς χώρους, όπως αιολικά πάρκα ή ηλιακά εργοστάσια,ο διακόπτης κύκλου ZW20-12 χρησιμοποιείται για την προστασία της ηλεκτρικής υποδομής και την εναλλαγή της ισχύος που παράγεται από ανανεώσιμες πηγές.

5Σιδηρόδρομοι: Αυτός ο διακόπτης τροχιάς χρησιμοποιείται σε εξωτερικά συστήματα υψηλής τάσης που σχετίζονται με την ηλεκτροδότηση των σιδηροδρόμων.συμπεριλαμβανομένων των εναέριων συστημάτων αλυσίδας και των υποσταθμών έλξης.

6Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης κυκλώματος ZW20-12 βρίσκεται σε εφαρμογή σε εξωτερικά συστήματα υψηλής τάσης στη βιομηχανία πετρελαίου και φυσικού αερίου.Χρησιμοποιείται για την προστασία ηλεκτρικού εξοπλισμού και τον έλεγχο της διανομής ισχύος σε υπεράκτιες πλατφόρμες, διυλιστήρια και αντλιοστάσια.

7.Προγράμματα υποδομής: Ο διακόπτης κυκλωμάτων ZW20-12 είναι κατάλληλος για διάφορα έργα υποδομής εξωτερικών χώρων, όπως αεροδρόμια, λιμάνια και γραμμές μεταφοράς ηλεκτρικής ενέργειας.Διαδραματίζει καθοριστικό ρόλο στην προστασία των κρίσιμων υποδομών και την εξασφάλιση αδιάλειπτης παροχής ηλεκτρικής ενέργειας.




Χαρακτηριστικό:

1Τεχνολογία διακοπής κενού: Ο διακόπτης κυκλώματος ZW20-12 χρησιμοποιεί διακόπτες κενού ως μέσο σβήσεως τόξου.Οι διακόπτες κενού είναι εξαιρετικά αποτελεσματικοί στο να σβήνουν τόξα και παρέχουν εξαιρετική διηλεκτρική αντοχή, διασφαλίζοντας την αξιόπιστη διακοπή των ρευμάτων υψηλής τάσης.

2Εξωτερική εφαρμογή: Αυτός ο διακόπτης κυκλωμάτων έχει σχεδιαστεί ειδικά για εξωτερική εγκατάσταση, καθιστώντας τον κατάλληλο για χρήση σε υποσταθμούς, δίκτυα διανομής και άλλα εξωτερικά ηλεκτρικά συστήματα.Είναι κατασκευασμένο για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες., συμπεριλαμβανομένων των διακυμάνσεων θερμοκρασίας, υγρασίας και έκθεσης στην σκόνη, τη βροχή και την υπεριώδη ακτινοβολία.

3.Ανωτάτατη τάση: Ο διακόπτης κυκλώματος ZW20-12 έχει σχεδιαστεί για εφαρμογές υψηλής τάσης, με ονομαστική τάση 12 χιλιοβόλτ (kV).Μπορεί να χειριστεί ηλεκτρικά συστήματα που λειτουργούν σε αυτό το επίπεδο τάσης.

4.Σύντομο σχεδιασμό: Ο διακόπτης διαθέτει συμπαγές σχεδιασμό, επιτρέποντας την ευκολότερη εγκατάσταση και ενσωμάτωση σε εξωτερικούς διακόπτες ή υποσταθμούς.Το συμπαγές μέγεθος διευκολύνει επίσης την εξοικονόμηση χώρου και την αποτελεσματική χρήση της διαθέσιμης περιοχής εγκατάστασης.

5Αξιόπιστη λειτουργία: Ο διακόπτης ZW20-12 είναι σχεδιασμένος για αξιόπιστη λειτουργία.και προηγμένους μηχανισμούς για τη διασφάλιση σταθερών και αποτελεσματικών εργασιών μετάβασης, ελαχιστοποιώντας τον κίνδυνο βλαβών ή αποτυχιών.

6Τεχνικά χαρακτηριστικά ασφαλείας: Ο διακόπτης είναι εξοπλισμένος με χαρακτηριστικά ασφαλείας για την ενίσχυση της ασφάλειας του χειριστή και του συστήματος.μηχανικοί και ηλεκτρικοί δείκτες για την παροχή πληροφοριών κατάστασης, και μαντηλάκια ασφαλείας για την αποφυγή τυχαίας επαφής με ενεργά μέρη.

7.Απομακρυσμένος έλεγχος και παρακολούθηση: Ορισμένες εκδόσεις του διακόπτη κύκλου ZW20-12 μπορεί να υποστηρίζουν δυνατότητες απομακρυσμένου ελέγχου και παρακολούθησης.Αυτό επιτρέπει την εύκολη λειτουργία και παρακολούθηση του διακόπτη από κεντρικό δωμάτιο ελέγχου ή μέσω ενός συστήματος ελέγχου και λήψης δεδομένων (SCADA), βελτίωση της διαχείρισης και συντήρησης του συστήματος.

Κατάσταση:

1Υψόμετρο: 2000 μέτρα

2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C

Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C

Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C

3Σχετική υγρασία: 95% (25°C)

4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g

Βόρεια επιτάχυνση εδάφους 0,15g

Ενώ ενεργεί για τρία κύματα sinus

Παράγοντας ασφάλειας 1.67

5Σημική ένταση: 7 βαθμοί.

6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C

7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη

8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης



Τεχνικές παραμέτρους:

ZW20-12 ((F)
