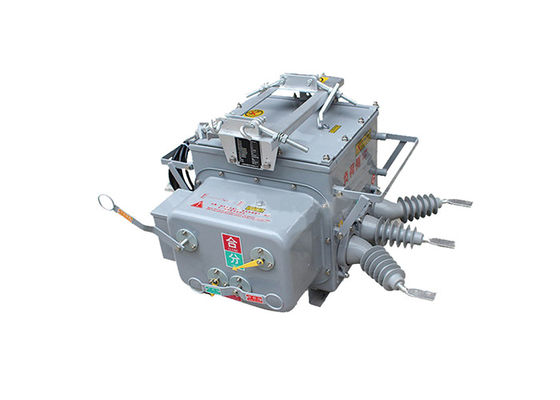

ZW20(F) 12kV εξωτερικό Vcb από ανοξείδωτο χάλυβα κατασκευασμένο από βιομηχανικό διακόπτη

ZW20(F) 12kV εξωτερικό Vcb από ανοξείδωτο χάλυβα κατασκευασμένο από βιομηχανικό διακόπτη

Περιγραφή του προϊόντος:

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι ένας τύπος ηλεκτρικού διακόπτη που λειτουργεί σε περιβάλλον κενού.Έχει σχεδιαστεί για εφαρμογές μεσαίας τάσης και χρησιμοποιείται συνήθως σε συστήματα διανομής ενέργειας.

Ο διακόπτης κατασκευάζεται συνήθως με ένα ανθεκτικό και ανθεκτικό περίβλημα από υλικά υψηλής ποιότητας..

Ο διακόπτης κενού είναι το βασικό στοιχείο του διακόπτη.το περιβάλλον κενού εμποδίζει το σχηματισμό ηλεκτρικού τόξου κατά τη διάρκεια των εργασιών εναλλαγής.

Είναι εξοπλισμένο με μηχανισμό για το άνοιγμα και το κλείσιμο των επαφών.Ο μηχανισμός λειτουργίας εξασφαλίζει ομαλή και αξιόπιστη λειτουργία μετάβασης.

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι διαθέσιμος σε διάφορες τάσεις και ρεύματα για να ταιριάζει στις διαφορετικές απαιτήσεις του συστήματος.Μπορεί να χειριστεί μεσαία επίπεδα τάσης που κυμαίνονται συνήθως από αρκετά κιλοβόλτ έως δεκάδες κιλοβόλτ.

Ο διακόπτης έχει υψηλή ικανότητα διακοπής για να διακόψει τα ρεύματα σφάλματος και να προστατεύσει το ηλεκτρικό σύστημα.Η ικανότητα διάσπασης προσδιορίζεται με βάση το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια ο διακόπτης χωρίς βλάβη.

Ορισμένα μοντέλα της σειράς ZW20 μπορεί να προσφέρουν προηγμένα χαρακτηριστικά ελέγχου και παρακολούθησης.παρέχοντας βελτιωμένη λειτουργικότητα και ευκολία λειτουργίας.

Η τεχνολογία κενού που χρησιμοποιείται στον διακόπτη εξασφαλίζει εξαιρετικές δυνατότητες σβήσεως τόξου, καθιστώντας την μια αξιόπιστη και ασφαλή λύση για εφαρμογές μεσαίας τάσης.Ο διακόπτης έχει σχεδιαστεί για να ανταποκρίνεται σε αυστηρά πρότυπα ασφάλειας και να παρέχει μακροχρόνια απόδοση με ελάχιστες απαιτήσεις συντήρησης.

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι κατάλληλος για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων υποσταθμών διανομής ενέργειας, βιομηχανικών εγκαταστάσεων, εμπορικών κτιρίων και άλλων.Χρησιμοποιείται συνήθως για την αλλαγή φορτίου, προστασία από σφάλματα και απομόνωση σε ηλεκτρικά συστήματα μέσης τάσης.



Χαρακτηριστικά του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.




Εφαρμογή:

1.Υποσταθμοί διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW20 χρησιμοποιείται συνήθως σε υποσταθμούς διανομής ηλεκτρικής ενέργειας, τόσο εσωτερικά όσο και εξωτερικά.και προστασία από σφάλματα στα δίκτυα διανομής.

2Βιομηχανικές εγκαταστάσεις: Ο διακόπτης ZW20 χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις όπου απαιτείται διανομή ισχύος μεσαίας τάσης.όπως κινητήρες, μετασχηματιστές και γεννήτριες.

3Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

4Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

5.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.




Περιβαλλοντικές συνθήκες:

1Υψόμετρο: 2000 μέτρα
2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C
Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C
Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C
3Σχετική υγρασία: 95% (25°C)
4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g
Βόρεια επιτάχυνση εδάφους 0,15g
Ενώ ενεργεί για τρία κύματα sinus
Παράγοντας ασφάλειας 1.67
5Σημική ένταση: 7 βαθμοί.
6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C
7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη
8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης



Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
