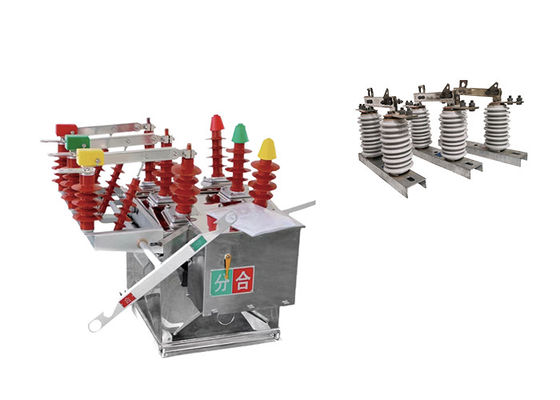

Βιομηχανικός διακόπτης κυκλωμάτων κενού χειροκίνητος/αυτόματου ελέγχου που ταιριάζει με εξωτερικό κεραμικό κροσέ σειράς GW9

Βιομηχανικός διακόπτης κυκλωμάτων κενού χειροκίνητος/αυτόματου ελέγχου που ταιριάζει με εξωτερικό κεραμικό κροσέ σειράς GW9

Περιγραφή του προϊόντος:

Ο εξωτερικός διακόπτης κενού υψηλής τάσης εναλλασσόμενου ρεύματος ZW8-12 έχει σχεδιαστεί ειδικά για χρήση σε εξωτερικούς διακόπτες υψηλής τάσης τριφασικού εναλλασσόμενου ρεύματος.Είναι κατάλληλο για συστήματα διανομής ηλεκτρικής ενέργειας σε αστικές και αγροτικές περιοχές με ονομαστική τάση 12kV και ονομαστική συχνότητα 50Hz.
Η κύρια λειτουργία του διακόπτη κυκλώματος ZW8-12 είναι η ανάκτηση ή απενεργοποίηση ρεύματος φορτίου και ρεύματος σφάλματος βραχυκυκλώματος στα συστήματα διανομής.Εξασφαλίζει την ασφαλή και αξιόπιστη λειτουργία του δικτύου ηλεκτρικής ενέργειας διακόπτοντας τα ρεύματα σφάλματος και προστατεύοντας τον ηλεκτρικό εξοπλισμό.
Η ευρεία υιοθέτηση και χρήση του δείχνουν την αποδεδειγμένη απόδοσή του, την αξιοπιστία του, την ευελιξία του και την ευελιξία του.και ωριμότητα σε διάφορες εφαρμογές διανομής ενέργειας.
Ο διακόπτης κύκλου ZW8-12 είναι γνωστός για τη σταθερότητά του στη λειτουργία.διασφάλιση αξιόπιστης λειτουργίας εναλλαγής ακόμη και σε δύσκολα εξωτερικά περιβάλλοντα.

Ο κεραμικός γάντζος GW9-10 είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται για την απομόνωση τμήματος μιας εναέριας γραμμής μεταφοράς ηλεκτρικής ενέργειας για συντήρηση ή επισκευή.Χρησιμοποιείται συνήθως σε ηλεκτρικά συστήματα υψηλής τάσης, όπως εκείνες που χρησιμοποιούνται από τις επιχειρήσεις παροχής ηλεκτρικής ενέργειας για τη μεταφορά ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις.

Ο διακόπτης τοποθετείται σε μια κεφαλαιακή δομή, όπως ένας πύργος μετάδοσης ή ένας στύλος, και έχει σχεδιαστεί για να αντέχει στις σκληρές περιβαλλοντικές συνθήκες που συναντούνται στα εξωτερικά ηλεκτρικά συστήματα.Διαθέτει κάθετη, ή προς τα πάνω και προς τα κάτω, κίνηση για την ανάκτηση ή την απόσβεση των επαφών των διακόπτες, οι οποίες συνήθως είναι κατασκευασμένες από χαλκό ή άλλα αγωγικά υλικά.

Η ράβδος του γάντζου έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στην γραμμή μεταφοράς, επιτρέποντας στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στην γραμμή χωρίς κίνδυνο ηλεκτροπληξίας ή βλάβης στον εξοπλισμό.Χρησιμοποιείται συχνά σε συνδυασμό με άλλες διατάξεις ασφαλείας, όπως οι διακόπτες γείωσης και οι συσσωρευτές συρρίκνωσης, για την προστασία του ηλεκτρικού συστήματος και των ανθρώπων που εργάζονται σε αυτό.

Διπλή επίδραση της χρήσης όταν η σειρά GW9-10 απομονωτής διακόπτης μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού!!

Πλεονέκτημα:

1.Είναι εξοπλισμένο με μηχανισμό λειτουργίας αποθήκευσης ενέργειας τύπου CT23.Η αποθήκευση ενέργειας, το άνοιγμα και το κλείσιμο μπορούν να επιτευχθούν με κινητήρα ή με χειροκίνητο τρόπο.

2.ZW8-12G αποτελείται από ZW8-12 διακόπτη και απομονωτή, που ονομάζεται συνδυασμένος διακόπτης, μπορεί να χρησιμοποιηθεί ως διαχωρισμός.

3Η δομή του διακόπτη είναι τριστάσης που συγκεντρώνεται σε μια δεξαμενή, τριστάσιο κενό τόξο σβήσιμο θάλαμο που περιβάλλεται σε μεταλλική δεξαμενή, μονωτικό υλικό μεταξύ των φάσεων και φάση σε κάθε κατασκευασμένο από SMC.

4. αξιόπιστες επιδόσεις και υψηλή αντοχή στην μόνωση.


Κατάσταση:

1Θερμοκρασία περιβάλλοντος: Ο διακόπτης είναι σχεδιασμένος να λειτουργεί σε θερμοκρασία από -15°C έως +40°C.Αυτό σημαίνει ότι μπορεί να λειτουργήσει αποτελεσματικά σε περιβάλλοντα με θερμοκρασίες τόσο χαμηλές όσο -15°C και τόσο υψηλές όσο +40°C..

2Πίεση ανέμου: Ο διακόπτης μπορεί να αντέξει πιέσεις ανέμου έως 700Pa, που ισοδυναμεί με ταχύτητα ανέμου 34m/s.Αυτό εξασφαλίζει ότι ο διακόπτης διατηρεί σταθερότητα και δεν επηρεάζεται από τους ισχυρούς ανέμους.

3Υψόμετρος: Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρο έως 1000 m πάνω από το επίπεδο της θάλασσας.

4.Σεσμική ένταση: Ο διακόπτης κυκλωμάτων έχει σχεδιαστεί για να αντέχει σε σεισμικές δραστηριότητες με επίπεδο έντασης έως και 8 στην κλίμακα σεισμικής έντασης.Αυτό εξασφαλίζει ότι παραμένει σε λειτουργία και δεν επηρεάζεται από σεισμικές δονήσεις μέχρι αυτό το επίπεδο.

Εφαρμογή

1Συστήματα διανομής: Ο διακόπτης ZW8-12 διαδραματίζει κρίσιμο ρόλο στον έλεγχο και την προστασία των συστημάτων διανομής σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας 10 kV.Είναι υπεύθυνη για την ανάκτηση ή απενεργοποίηση ρεύματος φορτίου, εξασφαλίζοντας αξιόπιστη διανομή ενέργειας στους καταναλωτές.

2.Συμπύκνοι ηλεκτρικής ενέργειας: Ο διακόπτης χρησιμοποιείται συχνά σε υποσταθμούς ηλεκτρικής ενέργειας όπου συνδέονται γραμμές μεταφοράς υψηλής τάσης με δίκτυα διανομής.Βοηθά στην απομόνωση και την προστασία του εξοπλισμού., επιτρέποντας την ασφαλή και αποτελεσματική λειτουργία του υποσταθμού.

3.Βιομηχανικά συστήματα ηλεκτρικής ενέργειας: Βιομηχανίες με υψηλές απαιτήσεις ενέργειας, όπως εργοστάσια παραγωγής, μεταλλευτικές δραστηριότητες και έργα υποδομής μεγάλης κλίμακας,συχνά χρησιμοποιούν τον διακόπτη κύκλου ZW8-12 για τον έλεγχο και την προστασία των συστημάτων υψηλής τάσηςΒοηθά στη διαχείριση των ρεύματος φορτίου και στην προστασία του εξοπλισμού από ρεύματα σφάλματος μικρού κυκλώματος.

4.Ανανεώσιμα συστήματα ενέργειας: Με την αυξανόμενη υιοθέτηση ανανεώσιμων πηγών ενέργειας όπως η αιολική και η ηλιακή ενέργεια,ο διακόπτης κύκλου ZW8-12 βρίσκεται σε εφαρμογή σε συστήματα διακόπτη υψηλής τάσης που συνδέονται με την παραγωγή ανανεώσιμης ενέργειαςΒοηθά στην αποτελεσματική ενσωμάτωση των ανανεώσιμων πηγών ενέργειας στο δίκτυο και εξασφαλίζει την ασφαλή λειτουργία των εγκαταστάσεων παραγωγής ηλεκτρικής ενέργειας.

5Βιομηχανία πετρελαίου και φυσικού αερίου: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού, όπως αντλίες, συμπιεστές και αγωγούς.

Δομή:

1Το άνω κάλυμμα του περιβλήματος επεξεργάζεται χρησιμοποιώντας την τεχνολογία σχηματισμού της μορφής, επιτυγχάνοντας επίπεδο προστασίας IP4X, υψηλή μηχανική αντοχή, όμορφη εμφάνιση,και εύκολη εγκατάστασηΤο ανοξείδωτο χάλυβα ή υψηλής ποιότητας χάλυβα πλάκα ψεκασμού θεραπεία μπορεί να επιλεγεί.

2.Ο διακόπτης αποσύνδεσης (προαιρετικός) είναι προσαρμοσμένος σύμφωνα με τη μονάδα σώματος διακόπτη ZW8, με προφανές σημείο αποσύνδεσης κατά τη διάρκεια συντήρησης της γραμμής διανομής,και μηχανική συσκευή κλεισίματος μεταξύ του διακόπτη αποσύνδεσης και του διακόπτη για την πρόληψη λανθασμένης λειτουργίας.

Τεχνική παράμετρος:

ZW8-12


GW9-10
