Υψηλής τάσης εξωτερικός διακόπτης κενού GB1984-2003 Αυτοματοποιημένος / χειροκίνητος 50Hz διακόπτης κενού ελέγχου
Περιγραφή του προϊόντος:

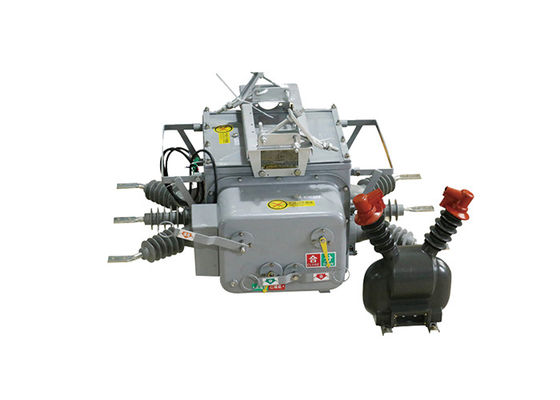

ZW20-12(F) εξωτερικός διακόπτης κενού είναι τριστάσιο AC 50Hz εξωτερικό HV διακόπτη χρησιμοποιείται κυρίως για αγροτικό και αστικό εξωτερικό δίκτυο διανομής 10 kV, ως ξεχωριστό και συνδυασμένο ρεύμα φορτίου,ρεύμα υπερφόρτωσης, βραχυκύκλωμα και άλλα παρόμοια σημεία.
Ολόκληρη η δομή του είναι τρισδιάστατος κοινός τύπος κιβωτίου, ο οποίος αποτελείται από μηχανισμό λειτουργίας, αγωγικό κύκλωμα, μονωτικό σύστημα, σφραγιστικό στοιχείο και περίβλημα.
Και υποστηρίζει τους αντίστοιχους έξυπνους τηλεχειριζόμενους τερματικούς σταθμούς για την κάλυψη των αναγκών των εφαρμογών αυτοματισμού διανομής.
· ZW20-12 (Z) Εξωτερικός ευφυής υψηλής τάσης AC True Air Breaker με λειτουργία μικρού μηνύματος GSM
· Συνδυασμός με ελεγκτή διαχωριστικού διακόπτη ZW20-12 (F) Εξωτερικός διαχωριστικός υψηλής τάσης AC πραγματικός διακόπτης αέρα.
Χαρακτηριστικά του ελεγκτή:
1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.
2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.
3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..
4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.
5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.
6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.
7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.
Εφαρμογή:
1.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.
2Κέντρα δεδομένων: Ο διακόπτης χρησιμοποιείται σε κέντρα δεδομένων για να εξασφαλιστεί αξιόπιστη διανομή ενέργειας και προστασία για την κρίσιμη υποδομή πληροφορικής.Επιτρέπει την αποτελεσματική εναλλαγή φορτίου και την προστασία από ηλεκτρικές βλάβες.
3Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.
4.Προγράμματα υποδομής: Ο διακόπτης χρησιμοποιείται σε διάφορα έργα υποδομής, όπως αεροδρόμια, λιμάνια και στάδια, για αξιόπιστη διανομή και προστασία της ενέργειας.
5- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.
Δομή:
1Ο ελεγκτής είναι μια συσκευή προστασίας και παρακολούθησης με βάση τον μικρουπολογιστή.
2Ο ελεγκτής έχει ισχυρή αντοχή στις καιρικές συνθήκες και προστασία από συμπύκνωση.
3Συνδέεται με το σώμα του διακόπτη μέσω συνδέσεων αεροπορίας.
4Έχει καλή αξιοπιστία σύνδεσης και υψηλό επίπεδο προστασίας.
Ο ελεγκτής διαθέτει τέσσερα αναλογικά κανάλια εισόδου: ρεύμα Φάσης Α, ρεύμα Φάσης Γ, ρεύμα μηδενικής ακολουθίας και τάση Φάσης ΒΚ.Ο ελεγκτής παρακολουθεί τις τιμές αυτών των αναλογικών εισόδων σε πραγματικό χρόνο και τις συγκρίνει με τις καθορισμένες τιμές για τον προσδιορισμό σφαλμάτων γραμμής και την έναρξη αντίστοιχων ενεργειών.
Περιβαλλοντικές συνθήκες:
1 θερμοκρασία αέρα περιβάλλοντος: -40 ° C ~ + 70 ° C·
2 Υψόμετρος: όχι μεγαλύτερο από 3000 m
3 Ο αέρας του περιβάλλοντος μπορεί να μολυνθεί από σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλατισμό.
4 Η ταχύτητα του ανέμου δεν υπερβαίνει τα 34 m / s (ισοδύναμη με 700 Pa στην επιφάνεια του κυλίνδρου).
5 Οι δονήσεις ή η κίνηση του εδάφους από το εξωτερικό του εξοπλισμού διακόπτη και ελέγχου είναι αμελητέες·
6 Το εύρος της επαγόμενης ηλεκτρομαγνητικής παρεμβολής στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.
Τεχνικές παραμέτρους:
| Αριθμός σειράς. |
Παράμετρος |
Μονάδα |
Πληροφορίες |
| 1 |
Διάταξη |
kV |
12 |
| 2 |
Επίπεδο μόνωσης της κατάρρευσης |
Δραστηριώδης συχνότητα ((Καθαρή δοκιμή/ορεστική δοκιμή) |
48 |
| Δοκιμή τάσης ηλεκτροπληξίας (πίκος) |
85 |
| 3 |
Επίπεδο μόνωσης προς το έδαφος / φάση προς φάση |
Συχνότητα εργασίας |
Δοκιμή ξηράς |
42 |
| Δοκιμή υγρού |
34 |
| Δοκιμή τάσης ηλεκτροπληξίας (πίκος) |
75 |
| 4 |
Κατηγοριοποιημένο ρεύμα |
Α |
630, 1250 |
| 5 |
Διορισμένο ρεύμα διακοπής βραχυκυκλώματος |
kA |
16, 20, 25 |
| 6 |
Ονομαστικός χρόνος διακοπής ρεύματος διακοπής βραχυκυκλώματος |
φορές |
30 |
| 7 |
Κατηγοριοποιημένο ρεύμα αντοχής βραχυπρόθεσμης ισχύος |
kA |
16, 20, 25 |
| 8 |
Ονομαστική διάρκεια βραχυκυκλώματος |
S |
4 |
| 9 |
Κατηγοριοποιημένο ρεύμα κλεισίματος βραχυκυκλώματος (πίκος) |
kA |
40, 50, 63 |
| 10 |
Διορισμένη μέγιστη αντοχή στο ρεύμα |
kA |
40, 50, 63 |
| 11 |
Μηχανική διάρκεια ζωής |
φορές |
πάνω από 1000 |
| 12 |
Διορισμένο ρεύμα ανοίγματος |
10000 |
| 13 |
Καθαρό βάρος |
χιλιόγραμμο |
180 |
Τεχνική παράμετρος του ελεγκτή:
| Αριθμός σειράς. |
Παράμετρος |
Πληροφορίες |
| 1 |
Πρόσθετη τάση εισόδου |
AC220V |
| 2 |
Συχνότητα εργασίας εισόδου |
50Hz |
| 3 |
Επιτρεπόμενο εύρος διακυμάνσεων τάσης για την τάση εισόδου |
±20% |
| 4 |
Συνολική κατανάλωση ισχύος της συσκευής |
< 10W |
| 5 |
Αξία δειγματοληψίας εισόδου ρεύματος φάσης |
60-600A |
| 6 |
Οριακό όριο λειτουργίας χαμηλής τάσης |
10-140V |
| 7 |
Επιτρεπόμενο σφάλμα δειγματοληψίας για την τιμή εισόδου ισχύος |
± 5% |
| 8 |
Αξία χρόνου καθυστέρησης για την προστασία από υπερχείλιση |
0.1-0.3s |
| 9 |
Ρυθμιστική τιμή για ρεύμα μηδενικής ακολουθίας |
0.2-6Α |
| 10 |
Χρόνος καθυστέρησης της δράσης γείωσης |
0-1200s |
