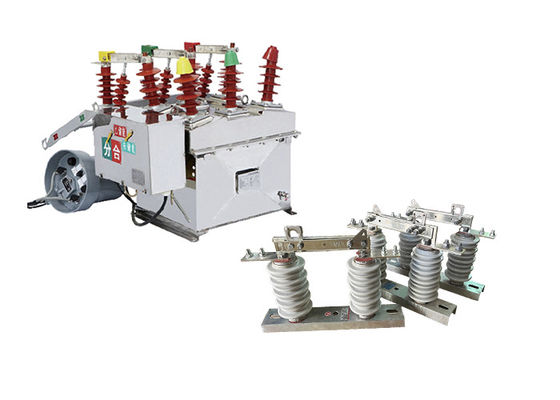

1000A/1250A Εξωτερικός διακόπτης κυκλώματος κενού εναλλασσόμενου ρεύματος που χρησιμοποιείται με εναέριο διακόπτη αποσύνδεσης με μηχανική αντοχή 10000 φορές

1000A/1250A Εξωτερικός διακόπτης κυκλώματος κενού εναλλασσόμενου ρεύματος που χρησιμοποιείται με εναέριο διακόπτη αποσύνδεσης με μηχανική αντοχή 10000 φορές

Περιγραφή του προϊόντος:

Ο εξωτερικός διακόπτης κενού ZW8-12 είναι ένας ειδικός τύπος διακόπτη που έχει σχεδιαστεί για εξωτερική χρήση σε συστήματα διακόπτη υψηλής τάσης.Είναι ειδικά κατάλληλο για τριστάγονες εξωτερικές συσκευές υψηλής τάσης με ονομαστική τάση 12 kV και ονομαστική συχνότητα 50 Hz.

Η κύρια λειτουργία του διακόπτη κύκλου ZW8-12 είναι ο έλεγχος και η προστασία των συστημάτων διανομής σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας 10 kV.Είναι υπεύθυνο για την ανάκτηση ή την απενεργοποίηση ρεύματος φορτίου και επίσης για τη διακοπή ρεύματος σφάλματος βραχυκυκλώματος που μπορεί να συμβεί στο σύστημα ηλεκτρικής ενέργειας.

Ως διακόπτης κυκλώματος κενού, χρησιμοποιεί διακόπτη κενού για να σβήσει το τόξο που σχηματίζεται όταν ανοίγει ο διακόπτης κυκλώματος κατά τη διάρκεια των εργασιών εναλλαγής.Οι διακόπτες κενού παρέχουν αξιόπιστες δυνατότητες διακοπής τόξου και είναι γνωστοί για την υψηλή διηλεκτρική τους αντοχή και την εξαιρετική ηλεκτρική τους απόδοση.

Ο διακόπτης κύκλου ZW8-12 θεωρείται ένα από τα πιο ευρέως χρησιμοποιούμενα, ώριμα και σταθερά προϊόντα στο σύστημα ενέργειας.εκτεταμένη ανάπτυξη στο πεδίοΈχει υποβληθεί σε αυστηρές δοκιμές και πληροί τα απαραίτητα βιομηχανικά πρότυπα για την απόδοση και την ασφάλεια.

Οι εξωτερικοί εναέριοι διακόπτες αποσύνδεσης GW9-10 χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαθίστανται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Επομένως, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.

Οι εξωτερικοί εναέριοι διακόπτες αποσύνδεσης υπάρχουν σε διαφορετικούς τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ενώ άλλα είναι κατάλληλα για εξωτερική χρήσηΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργούν εξ αποστάσεως.

Εκτός από την πρωταρχική τους λειτουργία απομόνωσης κυκλωμάτων, οι εξωτερικοί εναέριοι διακόπτες αποσύνδεσης έχουν επίσης άλλα σημαντικά χαρακτηριστικά,όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοιχτή ή κλειστή), και διασφαλίζοντας ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.

Διπλή επίδραση της χρήσης όταν η σειρά GW9-10 απομονωτής διακόπτης μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού!!

Εφαρμογή:

1Διανομή ενέργειας: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται ευρέως στα συστήματα διανομής ενέργειας για την εναλλαγή και προστασία μετασχηματιστών διανομής, τροφοδοτών και άλλων εξοπλισμού.Συνήθως τοποθετούνται σε εξωτερικούς στύλους, υποσταθμούς και διακόπτες.

2.Ανανεώσιμες πηγές ενέργειας σε κλίμακα κοινής ωφέλειας: Οι εξωτερικοί διακόπτες κενού χρησιμοποιούνται σε έργα ανανεώσιμης ενέργειας σε κλίμακα κοινής ωφέλειας, όπως αιολικά και ηλιακά πάρκα, για την εναλλαγή και προστασία μετατροπών και άλλων εξοπλισμούς.

3Σιδηροδρομικά συστήματα: Οι εξωτερικοί διακόπτες κυκλωμάτων κενού χρησιμοποιούνται σε σιδηροδρομικά συστήματα, όπως συστήματα σηματοδότησης και σιδηροδρομική υποδομή, για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού.

4Ορυχειακές εργασίες: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στις εργασίες εξόρυξης για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού σε σκληρά εξωτερικά περιβάλλοντα.

5Βιομηχανία πετρελαίου και φυσικού αερίου: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού, όπως αντλίες, συμπιεστές και αγωγούς.

Δομή:

1Διακόπτης κενού: Ο διακόπτης κενού είναι η καρδιά του διακόπτη κυκλώματος. Αποτελείται από μια σταθερή επαφή και μια κινητή επαφή που σφραγίζεται μέσα σε έναν θάλαμο κενού. Όταν ο διακόπτης κυκλώματος λειτουργεί,Ο ρόλος του διακόπτη κενού είναι να σβήσει το τόξο και να παρέχει αξιόπιστη διακοπή του ρεύματος.

2Μηχανισμός λειτουργίας: Ο διακόπτης είναι εξοπλισμένος με μηχανισμό λειτουργίας που είναι υπεύθυνος για το άνοιγμα και το κλείσιμο των επαφών.υδραυλικός μηχανισμόςΟ μηχανισμός λειτουργίας εξασφαλίζει την ομαλή και αξιόπιστη λειτουργία του διακόπτη.

3.Απομονωτικό περίβλημα: Ο διακόπτης τροχιάς στεγάζεται σε ένα απομονωτικό περίβλημα, το οποίο παρέχει προστασία από εξωτερικούς παράγοντες όπως υγρασία, σκόνη και ρύπους.Το περίβλημα είναι συνήθως κατασκευασμένο από υλικά μόνωσης υψηλής ποιότητας για τη διατήρηση της απαιτούμενης διηλεκτρικής αντοχής και των ιδιοτήτων μόνωσης.

4Σύστημα ελέγχου και προστασίας: Ο διακόπτης ZW8-12 ενσωματώνει ένα σύστημα ελέγχου και προστασίας για την παρακολούθηση και τον έλεγχο της λειτουργίας του.και συσκευές ελέγχου για την ανίχνευση μη φυσιολογικών συνθηκών, παρέχει εισόδους σήματος και ξεκινά το άνοιγμα ή το κλείσιμο του διακόπτη.

5Τερματικά σύνδεσης: Ο διακόπτης έχει τερματικά σύνδεσης για τις εισερχόμενες και εξερχόμενες ηλεκτρικές συνδέσεις.που επιτρέπουν τη ροή ρεύματος μέσω του διακόπτη.

6Βοηθητικά και στοιχεία ελέγχου: Για να βελτιωθεί η λειτουργικότητα του διακόπτη, μπορεί να υπάρχουν πρόσθετα βοηθητικά και στοιχεία ελέγχου.Μετασχηματιστές τάσης, μετασχηματιστές ρεύματος και άλλα εξαρτήματα που απαιτούνται για την παρακολούθηση, μέτρηση και έλεγχο των ηλεκτρικών παραμέτρων.

Πλεονέκτημα:

1.CT23 Μηχανισμός λειτουργίας αποθήκευσης ενέργειας από ελατήριο: Ο διακόπτης ZW8-12 είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας από ελατήριο τύπου CT23.Αυτός ο μηχανισμός χρησιμοποιεί την αποθηκευμένη μηχανική ενέργεια στα ελατήρια για να διευκολύνει το άνοιγμα και το κλείσιμο των επαφών διακόπτηΠαρέχει ευελιξία στη λειτουργία, επιτρέποντας την μηχανοκίνητη ή χειροκίνητη λειτουργία ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής.

2.ZW8-12G Συνδυασμένος διακόπτης: Το μοντέλο ZW8-12G είναι ένας συνδυασμένος διακόπτης που αποτελείται από τον διακόπτη κύκλου ZW8-12 και έναν απομονωτή.που παρέχει τη δυνατότητα απομόνωσης συγκεκριμένων τμημάτων δικτύου διανομής ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή εντοπισμού σφαλμάτων.

3.Τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής: Ο διακόπτης κυκλώματος ZW8-12 διαθέτει τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής.Αυτό σημαίνει ότι τα συστατικά του διακόπτη για κάθε φάση είναι κλειστά σε μια κοινή δεξαμενήΗ δεξαμενή παρέχει μηχανική προστασία και ενισχύει τη συνολική ανθεκτικότητα του διακόπτη.

4.Κατάστημα σβήσεως τόξου κενού και υλικό μόνωσης: Μέσα στην μεταλλική δεξαμενή, ο διακόπτης κύκλου ZW8-12 ενσωματώνει ένα τριστάσιο θάλαμο σβήσεως τόξου κενού.Αυτό το θάλαμο σβήνει αποτελεσματικά τα ηλεκτρικά τόξα που συμβαίνουν κατά τη διακοπή του κυκλώματοςΕπιπλέον, ο διακόπτης τροχιάς χρησιμοποιεί μονωτικά υλικά, όπως SMC (συσκευή πλαστικής φύλλου), για να εξασφαλίσει την μονόπευση μεταξύ των φάσεων και από φάση σε φάση,βελτίωση της συνολικής μονωτικής αντοχής.

5Αξιόπιστες επιδόσεις και υψηλή αντοχή στην μόνωση: Ο διακόπτης κύκλου ZW8-12 είναι γνωστός για την αξιόπιστη απόδοσή του και την υψηλή αντοχή στην μόνωση.Έχει σχεδιαστεί και δοκιμαστεί για να πληροί αυστηρά πρότυπα απόδοσης.Η υψηλή μονωτική αντοχή ενισχύει την ικανότητα του διακόπτη να αντέχει και να απομονώνει ηλεκτρικές τάσεις,συμβάλλοντας στην ασφάλεια και την αξιοπιστία του ηλεκτρικού συστήματος.

Κατάσταση:

Θερμοκρασία περιβάλλοντος: -15°C~+40°C
Πίεση ανέμου: ≤ 700Pa (ισοδύναμη με ταχύτητα ανέμου 34m/s)
Υψόμετρο: ≤ 1000 m
Σισμική ένταση: ≤ 8
*Ο αέρας πρέπει να είναι βρώμικος σε βαθμό ΙΙΙ.

Τεχνική παράμετρος:

ZW8-12


GW9-10
