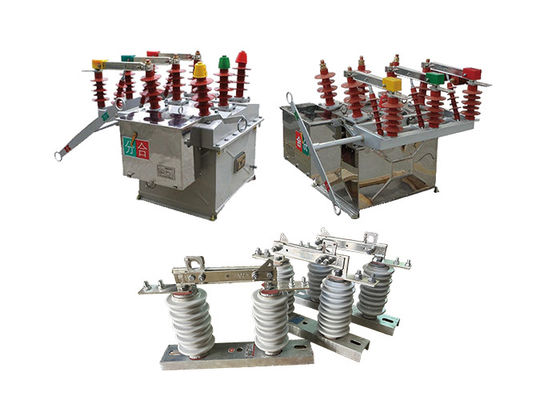

Εξωτερικός διακόπτης κυκλώματος κενού στο υποσταθμό 630A/1250A με 3 πόλους

Εξωτερικός διακόπτης κυκλώματος κενού υψηλής τάσης υψηλής απόδοσης που χρησιμοποιείται από βιομηχανικό σύστημα με διακόπτη κροσέ

Περιγραφή του προϊόντος:

Ο εξωτερικός διακόπτης κενού υψηλής τάσης εναλλασσόμενου ρεύματος ZW8-12 είναι κατάλληλος για τριστάσιο εξωτερικό διακόπτη υψηλής τάσης εναλλασσόμενου ρεύματος με ονομαστική τάση 12 kV και ονομαστική συχνότητα 50 Hz.Χρησιμοποιείται κυρίως στα συστήματα διανομής των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10kV για την ανάκτηση ή απενεργοποίηση ρεύματος φορτίου και ρεύματος σφάλματος βραχυκυκλώματοςΕίναι ένα από τα πιο ευρέως χρησιμοποιούμενα, ώριμα και σταθερά προϊόντα στο σύστημα ενέργειας.

Ο διακόπτης hookstick GW9-10 είναι ένας τύπος φορητής συσκευής που χρησιμοποιείται για την απομόνωση και γείωση των ηλεκτρικών γραμμών διανομής για συντήρηση, επισκευή ή ανάγκες.Είναι ένα ευέλικτο εργαλείο που μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, συμπεριλαμβανομένων των εναέριων γραμμών διανομής, υποσταθμών και βιομηχανικών εγκαταστάσεων.

Είναι σχεδιασμένο για να λειτουργεί από ένα μόνο άτομο, καθιστώντας το εύκολο στη χρήση και τον ελιγμό.και ένα σύνολο εναλλασσόμενων εξαρτημάτων, οι οποίες επιτρέπουν στον χρήστη να εκτελεί διάφορες εργασίες, όπως το άνοιγμα ή το κλείσιμο διακόπτες και γραμμές γείωσης.

Ο διακόπτης με το γάντζο έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στο ηλεκτρικό κύκλωμα, η οποία βοηθά στην προστασία από τυχαία επαφή με ενεργοποιημένο εξοπλισμό.Έχει επίσης σχεδιαστεί για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, όπως ισχυροί άνεμοι, βροχή και χιόνι, καθιστώντας το κατάλληλο για χρήση σε εξωτερικά περιβάλλοντα.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.

Χαρακτηριστικό:

Λειτουργία προστασίας μικρουπολογιστών

1Έχει λειτουργία προστασίας από ρεύμα τριών σταδίων: γρήγορη κίνηση, περιορισμένη χρονική ταχύτητα και προστασία από υπερστροφή.

2Ευέλικτη ρύθμιση των χαρακτηριστικών γρήγορου και αργού χρόνου.

3Οι χρήστες μπορούν να ορίσουν τιμές προστασίας και καθυστερήσεις.

Λειτουργία επανακλείδωσης

1.Μπορούν να ρυθμιστούν έως και τρεις λειτουργίες επανακλείδωσης.

2Οι χρήστες μπορούν να επιλέγουν ελεύθερα τον αριθμό των εργασιών επανακλείδωσης και τα διαφορετικά διαστήματα επανακλείδωσης.

3.Έχει λειτουργίες επιτάχυνσης πριν από την επανέκλειση, επιτάχυνσης μετά την επανέκλειση και διαδοχικής επιλογής συντονισμού.

Λειτουργία ανοικοδόμησης δικτύου

1.Περιλαμβάνει κλειδαριά χαμηλής τάσης, αυτόματη επανακλείδωση, βραχυπρόθεσμη μη επανακλείδωση, συνεχής μη επανακλείδωση, επανακλείδωση χαμηλής τάσης, αυτόματη επαναφορά, σύντομη ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής,και συνεχής ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής.

2.Το κατανεμημένο ευφυές έλεγχο μπορεί να πραγματοποιηθεί σύμφωνα με την προκαθορισμένη λειτουργία κατά τη λειτουργία του δακτυλικού δικτύου.

3.Όταν εμφανίζεται σφάλμα στο δίκτυο, καθαρίζει αυτόματα το σφάλμα, απομονώνει την περιοχή σφάλματος, μεταφέρει ενέργεια αυτόματα και αποκαθιστά την ενέργεια στην περιοχή χωρίς σφάλμα.


Δομή:

1Τεχνολογία μονοχρόνιου σχηματισμού διάταξης με βάση το καλούπι: Το άνω κάλυμμα του περιβλήματος κατασκευάζεται με προηγμένη τεχνολογία μονοχρόνιου σχηματισμού διάταξης,που εξασφαλίζει υψηλό επίπεδο μηχανικής αντοχήςΗ τεχνολογία αυτή διευκολύνει επίσης την εύκολη εγκατάσταση. Επιπλέον, το περίβλημα είναι ανθεκτικό στη σκουριά και τη διάβρωση.Οι χρήστες έχουν τη δυνατότητα επιλογής μεταξύ ατσάλινου χάλυβα ή υψηλής ποιότητας χάλυβα πλάκας επεξεργασία ψεκασμού.

2.Αποσυνδέοντας διακόπτη (προαιρετικός): Ο διακόπτης κενού ZW32-12 προσφέρει προαιρετικό διακόπτη αποσυνδέσεως.Λειτουργεί ως βολικό και καθαρά ορατό σημείο αποσύνδεσης κατά τη συντήρηση της γραμμής διανομήςΓια την πρόληψη λανθασμένης λειτουργίας, ενσωματώνεται μηχανική συσκευή κλειδώματος μεταξύ του διακόπτη αποσύνδεσης και του διακόπτη.Αυτό εξασφαλίζει αυξημένη ασφάλεια και ελαχιστοποιεί τον κίνδυνο τυχαίων λειτουργιών.

Εφαρμογή

1Διανομή ενέργειας: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται ευρέως στα συστήματα διανομής ενέργειας για την εναλλαγή και προστασία μετασχηματιστών διανομής, τροφοδοτών και άλλων εξοπλισμού.Συνήθως τοποθετούνται σε εξωτερικούς στύλους, υποσταθμούς και διακόπτες.

2.Ανανεώσιμες πηγές ενέργειας σε κλίμακα κοινής ωφέλειας: Οι εξωτερικοί διακόπτες κενού χρησιμοποιούνται σε έργα ανανεώσιμης ενέργειας σε κλίμακα κοινής ωφέλειας, όπως αιολικά και ηλιακά πάρκα, για την εναλλαγή και προστασία μετατροπών και άλλων εξοπλισμούς.

3Σιδηροδρομικά συστήματα: Οι εξωτερικοί διακόπτες κυκλωμάτων κενού χρησιμοποιούνται σε σιδηροδρομικά συστήματα, όπως συστήματα σηματοδότησης και σιδηροδρομικές υποδομές, για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού.

4Ορυχειακές εργασίες: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στις εργασίες εξόρυξης για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού σε σκληρά εξωτερικά περιβάλλοντα.

5Βιομηχανία πετρελαίου και φυσικού αερίου: Οι εξωτερικοί διακόπτες κυκλώματος κενού χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου για την εναλλαγή και προστασία ηλεκτρικού εξοπλισμού, όπως αντλίες, συμπιεστές και αγωγούς.

Τεχνική παράμετρος:

ZW8-12


GW9-10
