12kV 630A Υψηλής τάσης διακόπτης κενού με αποδοτική λειτουργία για εξωτερικούς υποσταθμούς

12kV 630A Υψηλής τάσης διακόπτης κενού με αποδοτική λειτουργία για εξωτερικούς υποσταθμούς

Περιγραφή του προϊόντος:

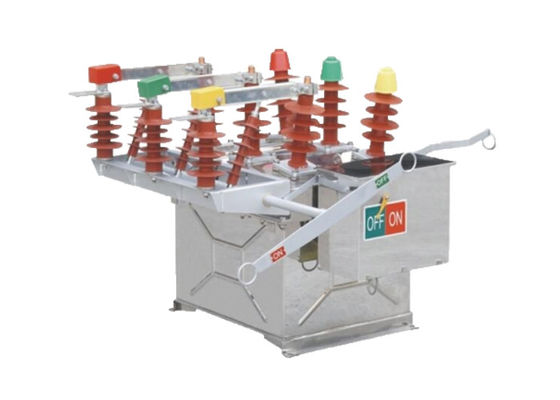

Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα και κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνολογίες.και ρεύμα διακοπής βραχυκυκλώματος έως 20kA.

Ο διακόπτης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου του διακόπτη κενού, του μηχανισμού λειτουργίας και του συστήματος ελέγχου.Ο διακόπτης κενού είναι η καρδιά του διακόπτη και είναι υπεύθυνος για την διακοπή του ηλεκτρικού ρεύματοςΕίναι σχεδιασμένο για να λειτουργεί σε κενό, γεγονός που βοηθά στην αποφυγή της καμάρας και εξασφαλίζει αξιόπιστη λειτουργία.

Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο του διακόπτη και μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά.Το σύστημα ελέγχου παρακολουθεί τον διακόπτη και παρέχει ανατροφοδότηση στον χειριστή, επιτρέποντάς τους να παρακολουθούν την κατάσταση του διακόπτη και να εντοπίζουν τυχόν σφάλματα.

Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί για να είναι εξαιρετικά αξιόπιστος και να απαιτεί ελάχιστη συντήρηση.που το καθιστά κατάλληλο για χρήση σε ένα ευρύ φάσμα εφαρμογών.




 Χαρακτηριστικό:

1Ο αυτόματος διακόπτης κυκλώματος κενού ZW8-12 έχει σχεδιαστεί με ικανότητα αντιρύπανσης.όπως περιοχές με βαριά σκόνη ή βιομηχανικές εκπομπέςΗ εσωτερική μόνωση έχει σχεδιαστεί για να αντέχει σε τέτοια μόλυνση και να διατηρεί τα απαιτούμενα επίπεδα μόνωσης.που παρέχει βελτιωμένες ιδιότητες μόνωσης και βελτιώνει τη συνολική απόδοση του διακόπτη.
2Ο διακόπτης είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας πυραύλου.Αυτός ο μηχανισμός λειτουργίας αποθηκεύει μηχανική ενέργεια που μπορεί να απελευθερωθεί γρήγορα για να ανοίξει ή να κλείσει τις επαφές του διακόπτηΟ μηχανισμός αποθήκευσης ενέργειας του πυραύλου έχει σχεδιαστεί για αποτελεσματική και αξιόπιστη λειτουργία, εξασφαλίζοντας την γρήγορη και αποτελεσματική αλλαγή του διακόπτη.
3Ο διακόπτης κύκλου ZW8-12 μπορεί να είναι εξοπλισμένος είτε με μονομερή (αριστερή) είτε με διμερή διακόπτη διαχωρισμού.Αυτό επιτρέπει ευελιξία στη διαμόρφωση και εγκατάσταση του διακόπτη στο σύστημα διακόπτηΕπιπλέον, μπορεί να είναι εξοπλισμένο με εξωτερικό PT (Potential Transformer), το οποίο χρησιμοποιείται για σκοπούς μέτρησης και ελέγχου τάσης.Το εξωτερικό PT διευκολύνει την ακριβή παρακολούθηση της τάσης και συμβάλλει στη διασφάλιση της ορθής λειτουργίας του διακόπτη στο σύστημα υψηλής τάσης.



Πλεονεκτήματα

1.CT23 Μηχανισμός λειτουργίας αποθήκευσης ενέργειας από ελατήριο: Ο διακόπτης ZW8-12 είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας από ελατήριο τύπου CT23.Αυτός ο μηχανισμός χρησιμοποιεί την αποθηκευμένη μηχανική ενέργεια στα ελατήρια για να διευκολύνει το άνοιγμα και το κλείσιμο των επαφών διακόπτηΠαρέχει ευελιξία στη λειτουργία, επιτρέποντας την μηχανοκίνητη ή χειροκίνητη λειτουργία ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής.

2.ZW8-12G συνδυασμένος διακόπτης: Το μοντέλο ZW8-12G είναι ένας συνδυασμένος διακόπτης που αποτελείται από τον διακόπτη κύκλου ZW8-12 και έναν απομονωτή.που παρέχει τη δυνατότητα απομόνωσης συγκεκριμένων τμημάτων δικτύου διανομής ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή εντοπισμού σφαλμάτων.

3.Τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής: Ο διακόπτης κυκλώματος ZW8-12 διαθέτει τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής.Αυτό σημαίνει ότι τα συστατικά του διακόπτη για κάθε φάση είναι κλειστά σε μια κοινή δεξαμενήΗ δεξαμενή παρέχει μηχανική προστασία και ενισχύει τη συνολική ανθεκτικότητα του διακόπτη.

4.Κατάστημα σβήσεως τόξου κενού και υλικό μόνωσης: Μέσα στην μεταλλική δεξαμενή, ο διακόπτης κύκλου ZW8-12 ενσωματώνει ένα τριστάσιο θάλαμο σβήσεως τόξου κενού.Αυτό το θάλαμο σβήνει αποτελεσματικά τα ηλεκτρικά τόξα που συμβαίνουν κατά τη διακοπή του κυκλώματοςΕπιπλέον, ο διακόπτης τροχιάς χρησιμοποιεί μονωτικά υλικά, όπως SMC (συσκευή πλαστικής πλάκας), για να εξασφαλίσει την μονόπευση μεταξύ των φάσεων και από φάση σε φάση,βελτίωση της συνολικής μονωτικής αντοχής.

5Αξιόπιστες επιδόσεις και υψηλή αντοχή στην μόνωση: Ο διακόπτης κύκλου ZW8-12 είναι γνωστός για την αξιόπιστη απόδοσή του και την υψηλή αντοχή στην μόνωση.Έχει σχεδιαστεί και δοκιμαστεί για να πληροί αυστηρά πρότυπα απόδοσης.Η υψηλή μονωτική αντοχή ενισχύει την ικανότητα του διακόπτη να αντέχει και να απομονώνει ηλεκτρικές τάσεις,συμβάλλοντας στην ασφάλεια και την αξιοπιστία του ηλεκτρικού συστήματος.




Χαρακτηριστικά:

Λειτουργία προστασίας μικρουπολογιστών

1Έχει λειτουργία προστασίας από ρεύμα τριών σταδίων: γρήγορη κίνηση, περιορισμένη χρονική ταχύτητα και προστασία από υπερστροφή.

2Ευέλικτη ρύθμιση των χαρακτηριστικών γρήγορου και αργού χρόνου.

3Οι χρήστες μπορούν να ορίσουν τιμές προστασίας και καθυστερήσεις.

Λειτουργία επανακλείδωσης

1.Μπορούν να ρυθμιστούν έως και τρεις λειτουργίες επανακλείδωσης.

2Οι χρήστες μπορούν να επιλέγουν ελεύθερα τον αριθμό των εργασιών επανακλείδωσης και τα διαφορετικά διαστήματα επανακλείδωσης.

3.Έχει λειτουργίες επιτάχυνσης πριν από την επανέκλειση, επιτάχυνσης μετά την επανέκλειση και διαδοχικής επιλογής συντονισμού.

Λειτουργία ανοικοδόμησης δικτύου

1.Περιλαμβάνει κλειδαριά χαμηλής τάσης, αυτόματη επανακλείδωση, βραχυπρόθεσμη μη επανακλείδωση, συνεχής μη επανακλείδωση, επανακλείδωση χαμηλής τάσης, αυτόματη επαναφορά, σύντομη ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής,και συνεχής ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής.

2.Το κατανεμημένο ευφυές έλεγχο μπορεί να πραγματοποιηθεί σύμφωνα με την προκαθορισμένη λειτουργία κατά τη λειτουργία του δακτυλικού δικτύου.

3.Όταν εμφανίζεται σφάλμα στο δίκτυο, καθαρίζει αυτόματα το σφάλμα, απομονώνει την περιοχή σφάλματος, μεταφέρει ενέργεια αυτόματα και αποκαθιστά την ενέργεια στην περιοχή χωρίς σφάλμα.

Κατάσταση:

Θερμοκρασία περιβάλλοντος:-40°C~+70°C (μέση ημερήσια θερμοκρασία όχι μεγαλύτερη από +40°C)

Υψόμετρο: > 1000 m (μέγιστο 3000 m)

Περιβαλλοντική υγρασία:Μέση ημερήσια σχετική υγρασία όχι μεγαλύτερη από 95%, μέση μηνιαία σχετική υγρασία

Επίπεδο ρύπανσης:Επίπεδο IV

Μέγιστη ταχύτητα ανέμου: 700Pa (ισοδύναμη με ταχύτητα ανέμου 35m/s)

Η ένταση του σεισμού: επίπεδο 8




Τεχνική παράμετρος:
