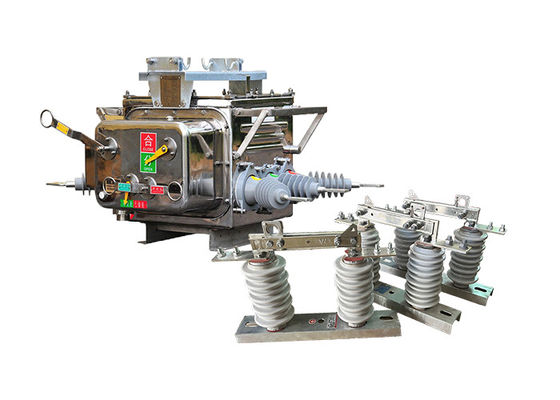

Ισχυρό υψηλής τάσης AC κενό διακόπτη κύκλου ζευγάρι με έξυπνο ελεγκτή με εξωτερικό διακόπτη διακόπτη

Ισχυρό υψηλής τάσης AC κενό διακόπτη κύκλου ζευγάρι με έξυπνο ελεγκτή με εξωτερικό διακόπτη διακόπτη


Περιγραφή του προϊόντος:

Ο διακόπτης κενού υψηλής τάσης ZW20-12 ((F) είναι ένα νέο προϊόν που συνδυάζει πολλές λειτουργίες σε μια ενιαία έξυπνη συσκευή.διακόπτης φορτίου κενού, recloser, και sectionalizer, προσφέροντας ευελιξία και αποτελεσματικότητα σε διάφορες εφαρμογές.

Τα κύρια στοιχεία του Boundary Load Switch περιλαμβάνουν ένα διακόπτη κενού, έναν ελεγκτή CH-40 και έναν εξωτερικό μετασχηματιστή τάσης.Ενώ ο ελεγκτής CH-40 παρέχει προηγμένη προστασίαΕξωτερικός μετασχηματιστής τάσης, προαιρετικός για δίκτυα δακτυλικών γραμμών αυτοματισμού διανομής,μπορούν να χρησιμοποιηθούν για διμερείς συνδέσεις PT (πιθανών μετασχηματιστών).

Το προϊόν αυτό χρησιμοποιείται ευρέως στα διαστημικά δίκτυα δαχτυλίδων των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10 και 13 kV. Λειτουργεί ως διακόπτης αποσύνδεσης, διακόπτης επαφής,και αυτόματη συσκευή διακόπτη για την ανάπτυξη φορτίου γραμμής σε δακτυλικά δίκτυαΕπιπλέον, μπορεί να λειτουργήσει ως διακόπτης ορίων (συνήθως γνωστός ως φύλακας) σε γραμμές παροχής ηλεκτρικής ενέργειας υποκαταστήματος, καθώς και ως επανακλειδωτές και διαχωριστές σε υπερυψωμένα δίκτυα διανομής.

Το Boundary Load Switch προσφέρει δυνατότητες απομακρυσμένης διαχείρισης, επιτρέποντας αποτελεσματική παρακολούθηση και έλεγχο.διευκόλυνση της απρόσκοπτης ενσωμάτωσης σε συστήματα αυτοματοποίησης διανομής.

Η συσκευή χρησιμοποιεί αξιόπιστους μηχανισμούς ανίχνευσης και κρίσης, συμπεριλαμβανομένης της ικανότητας ανίχνευσης ρεύματος μηδενικής ακολουθίας επιπέδου mA και ρεύματος βραχυκυκλώματος μεταξύ φάσεων.Αυτό επιτρέπει την αυτόματη αφαίρεση των ατυχημάτων γείωσης μονοφάσης και των ατυχημάτων βραχυκυκλώματος φάσης σε φάση, ενισχύοντας τις δυνατότητες διαχείρισης σφαλμάτων του συστήματος.

Ο κύριος διακόπτης του υψηλής τάσης διακόπτη κυκλώματος κενού χρησιμοποιεί τεχνολογία τόξου κενού, ενώ το σύστημα μόνωσης ενσωματώνει μεικτή μόνωση αερίων SF6 και N2.Το προϊόν ενσωματώνει σφραγίδα αερίουΤο εσωτερικό θάλαμο είναι γεμάτο με αναμειγμένο αέριο SF6 και N2,που αποτρέπει τη διαρροή και εξασφαλίζει ότι η απόδοση της συσκευής δεν επηρεάζεται από το εξωτερικό περιβάλλον.

Ο μηχανισμός λειτουργίας του ελαστικού του διακόπτη κενού υψηλής τάσης έχει σχεδιαστεί με γνώμονα τη μικροποίηση και τη βελτιστοποίηση των επιδόσεων.που οδηγεί σε μεγαλύτερη αξιοπιστία δράσης σε σύγκριση με τους παραδοσιακούς μηχανισμούς ελατήριαςΗ βελτίωση του σχεδιασμού αυξάνει τη συνολική λειτουργική αποτελεσματικότητα και τη διάρκεια ζωής της συσκευής.

Ο εξωτερικός διακόπτης αποσύνδεσης GW9-10 είναι ένας ηλεκτρικός διακόπτης που χρησιμοποιείται για να αποσυνδέσει ένα κύκλωμα από την πηγή ενέργειας του.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας υψηλής τάσης για να επιτρέπει στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στον εξοπλισμό χωρίς τον κίνδυνο ηλεκτροπληξίας.

Ο ηλεκτρικός αποσυνδέτης υψηλής τάσης έχει λεπίδα ή επαφή που μπορεί να ανοίξει ή να κλείσει περιστρεφόμενος τον πόλο, ο οποίος ενεργοποιεί ή αποσυνδέει το κύκλωμα.Ο στύλος έχει συνήθως ένα μη αγωγό υλικό για να απομονώσει τον χειριστή από την υψηλή τάση.

Οι εξωτερικοί διακόπτες αποσύνδεσης έχουν διάφορα σχέδια και μεγέθη, ανάλογα με την τάση και το ρεύμα του κυκλώματος που προορίζονται να ελέγξουν.Συχνά τοποθετούνται σε ένα στύλο ή σε μια δομή και συνήθως χρησιμοποιούνται σε συνδυασμό με άλλες προστατευτικές συσκευές, όπως διακόπτες κυκλωμάτων και ασφάλειες, για να εξασφαλιστεί η ασφάλεια και η αξιοπιστία του ηλεκτρικού συστήματος.


Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.

Χαρακτηριστικά του ελεγκτή:

1. Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεχειριστή παρακολούθηση; λειτουργία επιτάχυνσης μετά την επανακλειδώση: όταν ο διακόπτης είναι βαρύς

2Σε περίπτωση μόνιμης βλάβης, αυτόματη εκτόξευση της επιτάχυνσης.

3. Απομακρυσμένο έλεγχο / χειροκίνητο κλείσιμο για να επιταχύνει το ταξίδι, και να κλειδώσει το recloser: ο χρήστης επιδιορθώνει την γραμμή μετά την ισχύ, αν ξεχάσετε να αφαιρέσετε το διακόπτη γείωσης

Η κίνηση πρέπει να επιταχυνθεί.

4Ο χρόνος καθυστέρησης επανακλείσματος μπορεί να ρυθμιστεί.

Το κύκλωμα κλεισίματος αποτυχίας υιοθετεί το σχεδιασμό κατά της κακής λειτουργίας και έχει τη λειτουργία του anti-tripping.

5Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός της περιοχής από τα σφάλματα εκτός της περιοχής.

6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.



Κατάσταση:

Θερμοκρασία αέρα περιβάλλοντος: -40°C έως +70°C.

Υψόμετρο: όχι μεγαλύτερο από 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.

Ο αέρας γύρω μπορεί να είναι μολυσμένος με σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλμυρή ομίχλη.

Η ταχύτητα του ανέμου δεν πρέπει να υπερβαίνει τα 34m/s (ισοδύναμη με πίεση 700Pa στην κυλινδρική επιφάνεια).

Οι δονήσεις ή η σεισμική δραστηριότητα από εξωτερικούς διακόπτες και εξοπλισμό ελέγχου μπορούν να παραμεληθούν.

Το εύρος της ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.




Χαρακτηριστικό:

1.Υψηλή ικανότητα σπάσματος: Είναι ικανό να διακόπτει υψηλά ρεύματα σφάλματος και να προστατεύει το ηλεκτρικό σύστημα από υπερστροφικές συνθήκες.

2Ο διακόπτης έχει σχεδιαστεί για να είναι συμπαγής και εξοικονόμησης χώρου, καθιστώντας το κατάλληλο για διάφορα περιβάλλοντα εγκατάστασης.

3Αξιόπιστη απόδοση: Η τεχνολογία διακόπτη κενού που χρησιμοποιείται στον διακόπτη εξασφαλίζει αξιόπιστες λειτουργίες διακόπτη και ελάχιστες απαιτήσεις συντήρησης.

4.Μεγάλη ηλεκτρική και μηχανική διάρκεια ζωής: Ο διακόπτης έχει σχεδιαστεί για να έχει μεγάλη διάρκεια ζωής, με υψηλή αντοχή και αντοχή.

5Προστατευτικά χαρακτηριστικά: Μπορεί να περιλαμβάνει χαρακτηριστικά όπως προστασία από υπερστροφή, προστασία από βραχυκύκλωμα και άλλα μέτρα προστασίας για την προστασία του ηλεκτρικού συστήματος.

6.Απομακρυσμένος έλεγχος και παρακολούθηση: Μερικά μοντέλα της σειράς ZW20 μπορεί να προσφέρουν δυνατότητες απομακρυσμένου ελέγχου και παρακολούθησης, επιτρέποντας την βολική λειτουργία και παρακολούθηση της κατάστασης.

Εφαρμογή:

1Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

2Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

3.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.

4.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου των συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.

5.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση του δακτυλικού δικτύου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.

Τεχνικές παραμέτρους:

ZW20-12(F)
