Υψηλής απόδοσης διακόπτης κενού υψηλής τάσης 630A/1000A/1250A

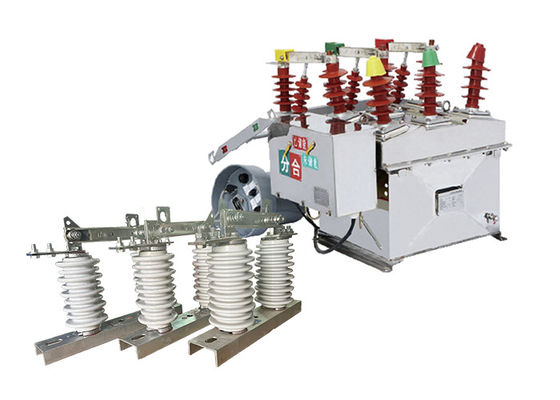

Υψηλής αποδοτικότητας υψηλής τάσης τριών Pahses κενό διακόπτης συνδυάζεται με φορητό εξωτερικό διακόπτη διακόπτη

Περιγραφή του προϊόντος:

Ο διακόπτης κενού υψηλής τάσης ZW8-12 έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα και κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνολογίες.με ονομαστικό ρεύμα έως 630A, και ρεύμα διακοπής βραχυκυκλώματος έως 20kA.

Ο διακόπτης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου του διακόπτη κενού, του μηχανισμού λειτουργίας και του συστήματος ελέγχου.Ο διακόπτης κενού είναι η καρδιά του διακόπτη και είναι υπεύθυνος για την διακοπή του ηλεκτρικού ρεύματοςΕίναι σχεδιασμένο να λειτουργεί σε κενό, γεγονός που συμβάλλει στην πρόληψη της καμάρας και εξασφαλίζει αξιόπιστη λειτουργία.

Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο του διακόπτη και μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά.Το σύστημα ελέγχου παρακολουθεί τον διακόπτη και παρέχει ανατροφοδότηση στον χειριστή, επιτρέποντάς τους να παρακολουθούν την κατάσταση του διακόπτη και να εντοπίζουν τυχόν σφάλματα.

Ο διακόπτης κύκλου ZW8-12 έχει σχεδιαστεί για να είναι εξαιρετικά αξιόπιστος και να απαιτεί ελάχιστη συντήρηση.που το καθιστά κατάλληλο για χρήση σε ένα ευρύ φάσμα εφαρμογών.

Ο εξωτερικός διακόπτης dosconnector GW9-10 είναι ένας ηλεκτρικός διακόπτης που έχει σχεδιαστεί για την απομόνωση τμήματος ενός ηλεκτρικού δικτύου ή συστήματος από το υπόλοιπο του συστήματος για σκοπούς συντήρησης ή επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό φυσιολογικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερτάραγμα.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι εξωτερικοί διακόπτες dosconnector είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

Είναι σημαντικό να ακολουθούνται οι κατάλληλες διαδικασίες ασφαλείας κατά την εργασία με διακόπτες αποσύνδεσης υψηλής τάσης, καθώς μπορούν να είναι επικίνδυνοι εάν δεν χειρίζονται σωστά.Μόνο το ειδικευμένο και εκπαιδευμένο προσωπικό θα πρέπει να επιτρέπεται να λειτουργεί και να συντηρεί εξοπλισμό υψηλής τάσης.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.

Χαρακτηριστικό:

Λειτουργία μέτρησης
1Καταγράφει τάση, ρεύμα και άλλα δεδομένα λειτουργίας, καθώς και εγγραφές γεγονότων.

Λειτουργία FTU
1Μπορεί να επιτύχει τέσσερις λειτουργίες τηλεχειρισμού τηλεχειρισμού, τηλεμετρίας, τηλεχειρισμένης σηματοδότησης και τηλεχειρισμένης ρύθμισης.
2Περιλαμβάνει τηλεχειρισμό, τηλεπαρακολούθηση διαφόρων καταστάσεων, τηλεπαραβολή διαφόρων τιμών μέτρησης και καταγραφής γεγονότων και τηλεπροσαρμογή διαφόρων τιμών.

Διασύνδεση και πρωτόκολλο επικοινωνίας
1Ο ελεγκτής είναι εξοπλισμένος με μία διεπαφή δεδομένων και ένα πρότυπο πρωτόκολλο εξ αποστάσεως επικοινωνίας, το οποίο υποστηρίζει διάφορες μεθόδους επικοινωνίας, όπως οι ίνες, οι καλωδιακές και οι ασύρματες,που χρησιμεύει ως απομακρυσμένο τερματικό στο σύστημα αυτοματισμού διανομής ενέργειας.

Λειτουργία τηλεχειρισμού
1.Μπορεί να εξοπλιστεί με ασύρματο τηλεχειριστήριο για την επίτευξη τηλεχειριδίων ανοίγματος και κλεισίματος σε κοντινή απόσταση, με ασφαλή και αξιόπιστη λειτουργία.

Εφεδρική μπαταρία
1.Μπορεί να είναι εξοπλισμένο με εφεδρική μπαταρία για να διατηρεί κανονική λειτουργία για 12 ώρες μετά την απώλεια εναλλασσόμενου ρεύματος.

Δυνατότητα προστασίας διπλής διαβίβασης
1Έχει διπλό αμοιβαίο έλεγχο ισχύος, με λειτουργία αυτόματης καθυστερημένης επανακλείδωσης κατά την ενεργοποίηση και λειτουργία αυτόματης καθυστερημένης εκκίνησης κατά την απενεργοποίηση.
2Η έξοδος έχει τη λειτουργία να μην κλείνει όταν υπάρχει ηλεκτρισμός και οι δύο θέσεις διακόπτη είναι αλληλοκλειδωμένες.

Καθαρίζει αυτόματα το ελάττωμα, απομονώνει την περιοχή ελάττωσης, μεταφέρει ενέργεια αυτόματα και επαναφέρει ενέργεια στην περιοχή χωρίς ελάττωμα.


Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτρικής ενέργειας υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά τη διάρκεια της κανονικής λειτουργίας και σε περίπτωση βλάβης.

Εφαρμογή

1Συστήματα διανομής: Ο διακόπτης ZW8-12 διαδραματίζει κρίσιμο ρόλο στον έλεγχο και την προστασία των συστημάτων διανομής σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας 10 kV.Είναι υπεύθυνη για την ανάκτηση ή απενεργοποίηση ρεύματος φορτίου, εξασφαλίζοντας αξιόπιστη διανομή ενέργειας στους καταναλωτές.

2.Συμπύκνοι ηλεκτρικής ενέργειας: Ο διακόπτης χρησιμοποιείται συχνά σε υποσταθμούς ηλεκτρικής ενέργειας όπου συνδέονται γραμμές μεταφοράς υψηλής τάσης με δίκτυα διανομής.Βοηθά στην απομόνωση και την προστασία του εξοπλισμού., επιτρέποντας την ασφαλή και αποτελεσματική λειτουργία του υποσταθμού.

3.Βιομηχανικά συστήματα ηλεκτρικής ενέργειας: Βιομηχανίες με υψηλές απαιτήσεις ενέργειας, όπως εργοστάσια παραγωγής, μεταλλευτικές δραστηριότητες και έργα υποδομής μεγάλης κλίμακας,συχνά χρησιμοποιούν τον διακόπτη κύκλου ZW8-12 για τον έλεγχο και την προστασία των συστημάτων υψηλής τάσηςΒοηθά στη διαχείριση ρεύματος φορτίου και στην προστασία του εξοπλισμού από ρεύματα σφάλματος μικρού κυκλώματος.

4.Ανανεώσιμα συστήματα ενέργειας: Με την αυξανόμενη υιοθέτηση ανανεώσιμων πηγών ενέργειας όπως η αιολική και η ηλιακή ενέργεια,ο διακόπτης κύκλου ZW8-12 βρίσκεται σε εφαρμογή σε συστήματα διακόπτη υψηλής τάσης που συνδέονται με την παραγωγή ανανεώσιμης ενέργειαςΒοηθά στην αποτελεσματική ενσωμάτωση των ανανεώσιμων πηγών ενέργειας στο δίκτυο και εξασφαλίζει την ασφαλή λειτουργία των εγκαταστάσεων παραγωγής ηλεκτρικής ενέργειας.

5Δίκτυα κοινής ωφέλειας: Οι εταιρείες παροχής ηλεκτρικής ενέργειας βασίζονται στον διακόπτη ZW8-12 για τη διαχείριση και την προστασία των δικτύων μεταφοράς και διανομής υψηλής τάσης.Συνεισφέρει στη συνολική αξιοπιστία και σταθερότητα του δικτύου κοινής ωφέλειας με αποτελεσματικό έλεγχο των ρευστών φορτίου και διακοπή των σφαλμάτων.

Κατάσταση:

Θερμοκρασία περιβάλλοντος:-40°C~+70°C (μέση ημερήσια θερμοκρασία όχι μεγαλύτερη από +40°C)

Υψόμετρο: > 1000 m (μέγιστο 3000 m)

Περιβαλλοντική υγρασία:Μέση ημερήσια σχετική υγρασία όχι μεγαλύτερη από 95%, μέση μηνιαία σχετική υγρασία

Επίπεδο ρύπανσης:Επίπεδο IV

Μέγιστη ταχύτητα ανέμου: 700Pa (ισοδύναμη με ταχύτητα ανέμου 35m/s)

Η ένταση του σεισμού: επίπεδο 8

Τεχνική παράμετρος:

ZW8-12


GW9-10
