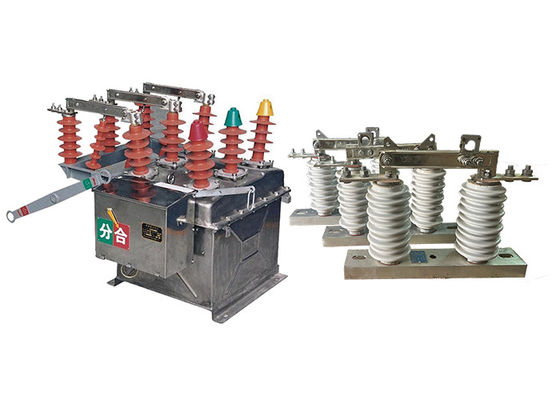

ZW8-12 Υψηλής τάσης διακόπτης κυκλώματος κενού για την προστασία του υποσταθμού που χρησιμοποιείται με GW9-10 διακόπτη που λειτουργεί με γάντζο

ZW8-12 Υψηλής τάσης διακόπτης κυκλώματος κενού για την προστασία του υποσταθμού που χρησιμοποιείται με GW9-10 διακόπτη που λειτουργεί με γάντζο

Περιγραφή του προϊόντος:

Ο αυτόματος διακόπτης κυκλώματος κενού ZW8-12 έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα και κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνολογίες.με ονομαστικό ρεύμα έως 630A, και ρεύμα διακοπής βραχυκυκλώματος έως 20kA.

Ο διακόπτης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου του διακόπτη κενού, του μηχανισμού λειτουργίας και του συστήματος ελέγχου.Ο διακόπτης κενού είναι η καρδιά του διακόπτη και είναι υπεύθυνος για την διακοπή του ηλεκτρικού ρεύματοςΕίναι σχεδιασμένο για να λειτουργεί σε κενό, γεγονός που βοηθά στην αποφυγή της καμάρας και εξασφαλίζει αξιόπιστη λειτουργία.

Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο του διακόπτη και μπορεί να λειτουργεί χειροκίνητα ή ηλεκτρικά.Το σύστημα ελέγχου παρακολουθεί τον διακόπτη και παρέχει ανατροφοδότηση στον χειριστή, επιτρέποντάς τους να παρακολουθούν την κατάσταση του διακόπτη και να εντοπίζουν τυχόν σφάλματα.

Ο διακόπτης κυκλώματος ZW8-12 είναι σχεδιασμένος να είναι εξαιρετικά αξιόπιστος και να απαιτεί ελάχιστη συντήρηση.που το καθιστά κατάλληλο για χρήση σε ένα ευρύ φάσμα εφαρμογών.

Ο διακόπτης GW9-10 που λειτουργεί με γάντζο είναι ένας τύπος φορητής συσκευής που χρησιμοποιείται για την απομόνωση και γείωση ηλεκτρικών γραμμών διανομής για συντήρηση, επισκευή ή ανάγκες.Είναι ένα ευέλικτο εργαλείο που μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, συμπεριλαμβανομένων των εναέριων γραμμών διανομής, υποσταθμών και βιομηχανικών εγκαταστάσεων.

Ο διακόπτης που λειτουργεί με ράβδι είναι σχεδιασμένος για να λειτουργεί από ένα μόνο άτομο, καθιστώντας τον εύκολο στη χρήση και τον ελιγμό.που μπορεί να επεκταθεί για να φτάσει στον ηλεκτρικό εξοπλισμό, και ένα σύνολο εναλλάξιμων συσσωρευτών, τα οποία επιτρέπουν στον χρήστη να εκτελεί διάφορες εργασίες, όπως το άνοιγμα ή το κλείσιμο διακόπτες και γραμμές γείωσης.

Ο διακόπτης έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στο ηλεκτρικό κύκλωμα, η οποία συμβάλλει στην προστασία από τυχαία επαφή με εξοπλισμό που τροφοδοτείται με ενέργεια.Έχει επίσης σχεδιαστεί για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, όπως ισχυροί άνεμοι, βροχή και χιόνι, καθιστώντας το κατάλληλο για χρήση σε εξωτερικά περιβάλλοντα.

Χαρακτηριστικό:

Λειτουργία προστασίας μικρουπολογιστών

1Έχει λειτουργία προστασίας από ρεύμα τριών σταδίων: γρήγορη κίνηση, περιορισμένη χρονική ταχύτητα και προστασία από υπερστροφή.

2Ευέλικτη ρύθμιση των χαρακτηριστικών γρήγορου και αργού χρόνου.

3Οι χρήστες μπορούν να ορίσουν τιμές προστασίας και καθυστερήσεις.

Λειτουργία επανακλείδωσης

1.Μπορούν να ρυθμιστούν έως και τρεις λειτουργίες επανακλείδωσης.

2Οι χρήστες μπορούν να επιλέγουν ελεύθερα τον αριθμό των εργασιών επανακλείδωσης και τα διαφορετικά διαστήματα επανακλείδωσης.

3.Έχει λειτουργίες επιτάχυνσης πριν από την επανέκλειση, επιτάχυνσης μετά την επανέκλειση και διαδοχικής επιλογής συντονισμού.

Λειτουργία ανοικοδόμησης δικτύου

1.Περιλαμβάνει κλειδαριά χαμηλής τάσης, αυτόματη επανακλείδωση, βραχυπρόθεσμη μη επανακλείδωση, συνεχής μη επανακλείδωση, επανακλείδωση χαμηλής τάσης, αυτόματη επαναφορά, σύντομη ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής,και συνεχής ενεργοποίηση της τιμής προστασίας σε κατάσταση αναμονής.

2.Το κατανεμημένο ευφυές έλεγχο μπορεί να πραγματοποιηθεί σύμφωνα με την προκαθορισμένη λειτουργία κατά τη λειτουργία του δακτυλικού δικτύου.

3.Όταν εμφανίζεται σφάλμα στο δίκτυο, καθαρίζει αυτόματα το σφάλμα, απομονώνει την περιοχή σφάλματος, μεταφέρει ενέργεια αυτόματα και αποκαθιστά την ενέργεια στην περιοχή χωρίς σφάλμα.

Λειτουργία μέτρησης

1Καταγράφει τάση, ρεύμα και άλλα δεδομένα λειτουργίας, καθώς και εγγραφές γεγονότων.

Λειτουργία FTU

1Μπορεί να επιτύχει τέσσερις λειτουργίες τηλεχειρισμού τηλεχειρισμού, τηλεμετρίας, τηλεχειρισμένης σηματοδότησης και τηλεχειρισμένης ρύθμισης.

2Περιλαμβάνει τηλεχειρισμό, τηλεπαρακολούθηση διαφόρων καταστάσεων, τηλεπαραβολή διαφόρων τιμών μέτρησης και καταγραφής γεγονότων και τηλεπροσαρμογή διαφόρων τιμών.

Διασύνδεση και πρωτόκολλο επικοινωνίας

Ο ελεγκτής είναι εξοπλισμένος με μια διεπαφή δεδομένων και ένα πρότυπο πρωτόκολλο τηλεπικοινωνίας, που υποστηρίζει διάφορες μεθόδους επικοινωνίας, όπως η ίνα, η καλωδιακή και η ασύρματη,που χρησιμεύει ως απομακρυσμένο τερματικό στο σύστημα αυτοματισμού διανομής ενέργειας.

Λειτουργία τηλεχειρισμού

Μπορεί να εξοπλιστεί με ασύρματο τηλεχειριστήριο για την επίτευξη τηλεχειριδίων ανοίγματος και κλεισίματος σε κοντινή απόσταση, με ασφαλή και αξιόπιστη λειτουργία.

Εφεδρική μπαταρία

1.Μπορεί να είναι εξοπλισμένο με εφεδρική μπαταρία για να διατηρεί κανονική λειτουργία για 12 ώρες μετά την απώλεια εναλλασσόμενου ρεύματος.

Δυνατότητα προστασίας διπλής διαβίβασης

1Έχει διπλό αμοιβαίο έλεγχο ισχύος, με λειτουργία αυτόματης καθυστερημένης επανακλειδώσεως κατά την ανάφλεξη και λειτουργία αυτόματης καθυστερημένης εκκίνησης κατά την απενεργοποίηση.

2Η έξοδος έχει τη λειτουργία να μην κλείνει όταν υπάρχει ηλεκτρισμός και οι δύο θέσεις διακόπτη είναι αλληλοκλειδωμένες.


Εφαρμογή:

1Δίκτυα διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW8-12 μπορεί να χρησιμοποιηθεί σε δίκτυα διανομής μεσαίας τάσης, όπως σταθμοί, για την προστασία μετασχηματιστών, τροφοδοτών,και λοιπών ηλεκτρικών συσκευών από υπερφόρτωση και βραχυκυκλώματαΕξασφαλίζει την αξιόπιστη και ασφαλή λειτουργία του συστήματος διανομής.

2Βιομηχανικές εγκαταστάσεις: Βιομηχανίες όπως εργοστάσια παραγωγής, χημικές εγκαταστάσεις και μεταλλευτικές επιχειρήσεις χρησιμοποιούν συχνά τον διακόπτη κύκλου ZW8-12 για την προστασία κρίσιμων εξοπλισμού και μηχανημάτων.Παρέχει προστασία από λάθη για τους κινητήρες, γεννήτριες, διακόπτες και άλλα βιομηχανικά ηλεκτρικά συστήματα.

3.Βιομηχανικά συστήματα ηλεκτρικής ενέργειας: Βιομηχανίες με υψηλές απαιτήσεις ενέργειας, όπως εργοστάσια παραγωγής, μεταλλευτικές δραστηριότητες και έργα υποδομής μεγάλης κλίμακας,συχνά χρησιμοποιούν τον διακόπτη κύκλου ZW8-12 για τον έλεγχο και την προστασία των συστημάτων υψηλής τάσηςΒοηθά στη διαχείριση των ρεύματος φορτίου και στην προστασία του εξοπλισμού από ρεύματα σφάλματος μικρού κυκλώματος.

4.Ανανεώσιμα συστήματα ενέργειας: Με την αυξανόμενη υιοθέτηση ανανεώσιμων πηγών ενέργειας όπως η αιολική και η ηλιακή ενέργεια,ο διακόπτης κύκλου ZW8-12 βρίσκεται σε εφαρμογή σε συστήματα διακόπτη υψηλής τάσης που συνδέονται με την παραγωγή ανανεώσιμης ενέργειαςΒοηθά στην αποτελεσματική ενσωμάτωση των ανανεώσιμων πηγών ενέργειας στο δίκτυο και εξασφαλίζει την ασφαλή λειτουργία των εγκαταστάσεων παραγωγής ηλεκτρικής ενέργειας.

Πλεονέκτημα:

1.CT23 Μηχανισμός λειτουργίας αποθήκευσης ενέργειας από ελατήριο: Ο διακόπτης ZW8-12 είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας από ελατήριο τύπου CT23.Αυτός ο μηχανισμός χρησιμοποιεί την αποθηκευμένη μηχανική ενέργεια στα ελατήρια για να διευκολύνει το άνοιγμα και το κλείσιμο των επαφών διακόπτηΠαρέχει ευελιξία στη λειτουργία, επιτρέποντας την μηχανοκίνητη ή χειροκίνητη λειτουργία ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής.

2.ZW8-12G συνδυασμένος διακόπτης: Το μοντέλο ZW8-12G είναι ένας συνδυασμένος διακόπτης που αποτελείται από τον διακόπτη κύκλου ZW8-12 και έναν απομονωτή.που παρέχει τη δυνατότητα απομόνωσης συγκεκριμένων τμημάτων δικτύου διανομής ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή εντοπισμού σφαλμάτων.

3.Τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής: Ο διακόπτης κυκλώματος ZW8-12 διαθέτει τρεις φάσεις συναρμολογημένες σε δομή δεξαμενής.Αυτό σημαίνει ότι τα συστατικά του διακόπτη για κάθε φάση είναι κλειστά σε μια κοινή δεξαμενήΗ δεξαμενή παρέχει μηχανική προστασία και ενισχύει τη συνολική ανθεκτικότητα του διακόπτη.

4.Κατάστημα σβήσεως τόξου κενού και υλικό μόνωσης: Μέσα στην μεταλλική δεξαμενή, ο διακόπτης κύκλου ZW8-12 ενσωματώνει ένα τριστάσιο θάλαμο σβήσεως τόξου κενού.Αυτό το θάλαμο σβήνει αποτελεσματικά τα ηλεκτρικά τόξα που συμβαίνουν κατά τη διακοπή του κυκλώματοςΕπιπλέον, ο διακόπτης τροχιάς χρησιμοποιεί μονωτικά υλικά, όπως SMC (συσκευή πλαστικής πλάκας), για να εξασφαλίσει την μονόπευση μεταξύ των φάσεων και από φάση σε φάση,βελτίωση της συνολικής μονωτικής αντοχής.

5Αξιόπιστες επιδόσεις και υψηλή αντοχή στην μόνωση: Ο διακόπτης κύκλου ZW8-12 είναι γνωστός για την αξιόπιστη απόδοσή του και την υψηλή αντοχή στην μόνωση.Έχει σχεδιαστεί και δοκιμαστεί για να πληροί αυστηρά πρότυπα απόδοσης.Η υψηλή μονωτική αντοχή ενισχύει την ικανότητα του διακόπτη να αντέχει και να απομονώνει ηλεκτρικές τάσεις,συμβάλλοντας στην ασφάλεια και την αξιοπιστία του ηλεκτρικού συστήματος

Τεχνική παράμετρος:

ZW8-12

GW9-10
