Διακόπτης κυκλώματος κενού υψηλής τάσης εναλλασσόμενου ρεύματος έξυπνος αυτόματος/χειροκίνητος διακόπτης κυκλώματος που ταιριάζει με μονοφασικό γάντι

Διακόπτης κυκλώματος κενού υψηλής τάσης εναλλασσόμενου ρεύματος έξυπνος αυτόματος/χειροκίνητος διακόπτης κυκλώματος που ταιριάζει με μονοφασικό γάντι

Περιγραφή του προϊόντος:

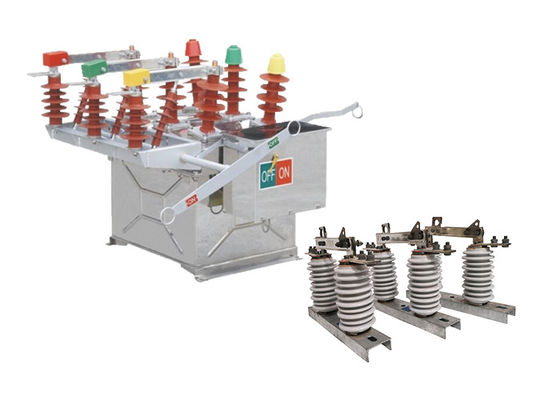

Ο εξωτερικός διακόπτης κενού υψηλής τάσης ZW8-12 είναι κατάλληλος για τριστάσιο εναλλασσόμενο εξωτερικό διακόπτη υψηλής τάσης με ονομαστική τάση 12 kV και ονομαστική συχνότητα 50 Hz.Χρησιμοποιείται κυρίως στα συστήματα διανομής των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10kV για την ανάκτηση ή απενεργοποίηση ρεύματος φορτίου και ρεύματος σφάλματος βραχυκυκλώματοςΕίναι ένα από τα πιο ευρέως χρησιμοποιούμενα, ώριμα και σταθερά προϊόντα στο σύστημα ενέργειας.

Το hookstick GW9-10 είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται σε συστήματα υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για λόγους συντήρησης ή ασφάλειας.Ο διακόπτης είναι συνήθως τοποθετημένος σε ένα στύλο ή άλλη δομή υποστήριξης και χρησιμοποιείται για να αποσυνδέσει μια εναέρια γραμμή ηλεκτρικής ενέργειας από το υπόλοιπο σύστημα.

Τα αγκίστρια είναι σχεδιασμένα για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά τοποθετούνται σε υπαίθριες θέσεις.Αποτελούνται από ένα σύνολο σταθερών και κινητών επαφών που χωρίζονται από ένα κενό αέραΌταν ο διακόπτης βρίσκεται σε κλειστή θέση, οι επαφές έρχονται σε επαφή μεταξύ τους, επιτρέποντας το ρεύμα να ρέει μέσω του κυκλώματος.διακοπή της ροής ρεύματος μέσω του κυκλώματος και απομόνωσή του από το υπόλοιπο σύστημα.

Οι γάντζοι είναι σημαντικό συστατικό της ασφάλειας και της αξιοπιστίας του συστήματος ηλεκτροδότησης και έχουν σχεδιαστεί για να λειτουργούν σε διάφορες περιβαλλοντικές συνθήκες.Συχνά υπόκεινται σε αυστηρές απαιτήσεις δοκιμών και πιστοποίησης για να διασφαλιστεί ότι πληρούν τα πρότυπα της βιομηχανίας για την απόδοση και την ασφάλεια.

Οι γάντζοι χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Διπλή επίδραση της χρήσης όταν η σειρά GW9-10 απομονωτής διακόπτης μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού!!

Χαρακτηριστικό:

1Ο εξωτερικός διακόπτης κενού υψηλής τάσης ZW8-12 διαθέτει βελτιωμένη ικανότητα κατά της ρύπανσης, με εσωτερική μόνωση σχεδιασμένη τόσο για αέρα όσο και για μόνωση από σύνθετη εποξική ρητίνη.Αυτό το σύστημα μόνωσης βοηθά στην προστασία του διακόπτη από ρύπους του περιβάλλοντος, εξασφαλίζοντας την αξιόπιστη λειτουργία του ακόμη και σε μολυσμένες ή σκληρές εξωτερικές συνθήκες.

2Ο διακόπτης κύκλου ZW8-12 είναι εξοπλισμένος με μηχανισμό λειτουργίας αποθήκευσης ενέργειας πυραύλου.που επιτρέπουν γρήγορες και αξιόπιστες λειτουργίες αλλαγήςΟ μηχανισμός αποθήκευσης ενέργειας πυραύλου βελτιώνει τη συνολική απόδοση και την αξιοπιστία του διακόπτη.

3Ο διακόπτης κύκλου ZW8-12 μπορεί να ρυθμιστεί είτε με μονομερή (αριστερή πλευρά) είτε με διμερή διακόπτη διαχωρισμού, μαζί με εξωτερικό PT (Potential Transformer).Η ευελιξία αυτή επιτρέπει ευέλικτες επιλογές εγκατάστασης με βάση τις ειδικές απαιτήσεις του συστήματοςΟ διακόπτης διαχωρισμού μιας ή δύο πλευρών επιτρέπει την εύκολη απομόνωση του διακόπτη από το σύστημα ηλεκτρικής ενέργειας, ενώ ο εξωτερικός PT διευκολύνει την ακριβή μέτρηση και παρακολούθηση της τάσης.


Κατάσταση:

1Θερμοκρασία περιβάλλοντος: Ο διακόπτης είναι σχεδιασμένος να λειτουργεί σε θερμοκρασία από -15°C έως +40°C.Αυτό σημαίνει ότι μπορεί να λειτουργήσει αποτελεσματικά σε περιβάλλοντα με θερμοκρασίες τόσο χαμηλές όσο -15°C και τόσο υψηλές όσο +40°C..

2Πίεση ανέμου: Ο διακόπτης μπορεί να αντέξει πιέσεις ανέμου έως 700Pa, που ισοδυναμεί με ταχύτητα ανέμου 34m/s.Αυτό εξασφαλίζει ότι ο διακόπτης διατηρεί σταθερότητα και δεν επηρεάζεται από τους ισχυρούς ανέμους.

3Υψόμετρος: Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρο έως 1000 μέτρα πάνω από το επίπεδο της θάλασσας.

4.Σεσμική ένταση: Ο διακόπτης κυκλωμάτων έχει σχεδιαστεί για να αντέχει σε σεισμικές δραστηριότητες με επίπεδο έντασης έως και 8 στην κλίμακα σεισμικής έντασης.Αυτό εξασφαλίζει ότι παραμένει σε λειτουργία και δεν επηρεάζεται από σεισμικές δονήσεις μέχρι αυτό το επίπεδο.

Εφαρμογή

1Δίκτυα διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW8-12 μπορεί να χρησιμοποιηθεί σε δίκτυα διανομής μεσαίας τάσης, όπως σταθμοί, για την προστασία μετασχηματιστών, τροφοδοτών,και λοιπών ηλεκτρικών συσκευών από υπερφόρτωση και βραχυκυκλώματαΕξασφαλίζει την αξιόπιστη και ασφαλή λειτουργία του συστήματος διανομής.

2Βιομηχανικές εγκαταστάσεις: Βιομηχανίες όπως εργοστάσια παραγωγής, χημικές εγκαταστάσεις και μεταλλευτικές επιχειρήσεις χρησιμοποιούν συχνά τον διακόπτη κύκλου ZW8-12 για την προστασία κρίσιμων εξοπλισμού και μηχανημάτων.Παρέχει προστασία από λάθη για τους κινητήρες, γεννήτριες, διακόπτες και άλλα βιομηχανικά ηλεκτρικά συστήματα.

3Εμπορικά κτίρια: Ο διακόπτης κυκλωμάτων ZW8-12 εγκαθίσταται συνήθως σε εμπορικά κτίρια, συμπεριλαμβανομένων των συγκροτημάτων γραφείων, εμπορικών κέντρων, νοσοκομείων και εκπαιδευτικών ιδρυμάτων.Προστατεύει τα συστήματα διανομής ηλεκτρικής ενέργειας, συστήματα HVAC, ανελκυστήρες, κυκλώματα φωτισμού και άλλες βασικές υποδομές κτιρίων.

4.Ανανεώσιμα συστήματα ενέργειας: Με την αυξανόμενη υιοθέτηση ανανεώσιμων πηγών ενέργειας όπως η αιολική και η ηλιακή ενέργεια,ο διακόπτης κύκλου ZW8-12 χρησιμοποιείται για την προστασία εγκαταστάσεων ανανεώσιμης ενέργειας μεσαίας τάσηςΕξασφαλίζει την ασφαλή αποσύνδεση της ηλεκτρικής ενέργειας που παράγεται από ανανεώσιμες πηγές κατά τη διάρκεια σφαλμάτων ή εργασιών συντήρησης.

5.Προγράμματα υποδομής: Ο διακόπτης ZW8-12 είναι κατάλληλος για έργα υποδομής όπως σιδηρόδρομοι, αεροδρόμια και εγκαταστάσεις επεξεργασίας νερού.συμπεριλαμβανομένων των συστημάτων ισχύος έλξης, συστήματα φωτισμού, σταθμοί άντλησης και κυκλώματα ελέγχου.

6Κέντρα δεδομένων: Τα κέντρα δεδομένων απαιτούν αξιόπιστη και ισχυρή ηλεκτρική προστασία.Ο διακόπτης κύκλου ZW8-12 χρησιμοποιείται συνήθως σε συστήματα διανομής μέσης τάσης στα κέντρα δεδομένων για την προστασία κρίσιμων διακομιστών, συστήματα ηλεκτρικής ενέργειας εφεδρείας, υποδομές ψύξης και αδιάλειπτες πηγές ρεύματος (UPS).

7.Εγκαταστάσεις πετρελαίου και φυσικού αερίου: Στη βιομηχανία πετρελαίου και φυσικού αερίου, ο διακόπτης κύκλου ZW8-12 χρησιμοποιείται σε ηλεκτρικά συστήματα μέσης τάσης για την προστασία και τον έλεγχο αντλιών, συμπιεστών, κινητήρων,και λοιπό εξοπλισμό σε διυλιστήρια, υπεράκτιες πλατφόρμες, και εγκαταστάσεις πεδίου.

Δομή:

1Περιβλήματα: Ο διακόπτης τροχιάς στεγάζεται σε ένα ανθεκτικό περιβλήμα κατασκευασμένο από υλικά υψηλής ποιότητας, όπως χάλυβα ή αλουμίνιο.Το περίβλημα παρέχει μηχανική προστασία και μόνωση για τα εσωτερικά στοιχεία.

2Μηχανισμός λειτουργίας: Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο των επαφών του διακόπτη.Ο μηχανισμός λειτουργίας εξασφαλίζει την ομαλή και αξιόπιστη λειτουργία του διακόπτη.

3Διακόπτης κενού: Ο διακόπτης κενού είναι το βασικό συστατικό του διακόπτη κύκλου. Είναι ένας σφραγισμένος θάλαμος γεμάτος με υψηλής ποιότητας κενό.οι επαφές είναι σε επαφή μεταξύ τους μέσα στον διακόπτη κενούΌταν ο διακόπτης πρέπει να διακόψει το ρεύμα, ο διακόπτης κενού δημιουργεί ένα εξαιρετικά αξιόπιστο μέσο σβήσεως τόξου, σβώντας το τόξο αποτελεσματικά.

4Οι επαφές διακόπτη είναι υπεύθυνες για τη μεταφορά και τη διακοπή του ηλεκτρικού ρεύματος.Όταν ο διακόπτης είναι κλειστόςΌταν ανοίγει ο διακόπτης, οι επαφές διαχωρίζονται, διακόπτοντας την ροή του ρεύματος.

5.Παραβύσματα τόξου: Τα πύραυλα τόξου είναι σχεδιασμένα για να διευκολύνουν την ταχεία και αποτελεσματική σβήσιση του τόξου που σχηματίζεται κατά τη διακοπή του κυκλώματος.Είναι τοποθετημένα γύρω από τις επαφές και χρησιμοποιούν διάφορες τεχνικές σβήσης τόξου, όπως η μαγνητική εξάπλωση ή η διάσπαση τόξου, για να εξασφαλιστεί αποτελεσματική εξάλειψη τόξου.

6.Ισωτικά υλικά: Τα μονωτικά υλικά, όπως η πορσελάνη ή τα σύνθετα υλικά, χρησιμοποιούνται για την παροχή μόνωσης και υποστήριξης των εσωτερικών στοιχείων του διακόπτη.Βοηθούν στη διατήρηση των απαιτούμενων ηλεκτρικών διαχωρισμών και αποτρέπουν τα flashovers.

7Συσκευές ελέγχου και προστασίας: Ο διακόπτης μπορεί να περιλαμβάνει συσκευές ελέγχου και προστασίας, όπως τροχονόμοι, βοηθητικοί διακόπτες και ρελέ.όπως τηλεχειρισμός, ανίχνευση σφαλμάτων και συντονισμός με άλλες διατάξεις προστασίας στο ηλεκτρικό σύστημα.

8Τερματικά: Ο διακόπτης είναι εξοπλισμένος με τερματικά για τη σύνδεση των εισερχόμενων και εξερχόμενων ηλεκτρικών αγωγών.Αυτά τα τερματικά επιτρέπουν στον διακόπτη να ενσωματωθεί στο ηλεκτρικό σύστημα διανομής.

Τεχνική παράμετρος:

ZW8-12


GW9-10
