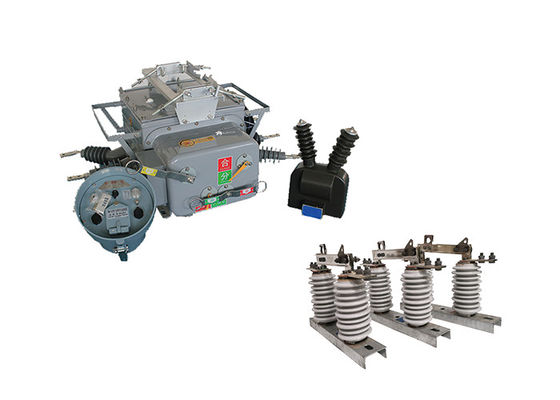

ZW20-12(F) Ηλεκτρικός εξωτερικός διακόπτης κυκλωμάτων κενού 180kg με αποσυνδέτη απομόνωσης πορσελάνης

ZW20-12(F) Ηλεκτρικός εξωτερικός διακόπτης κυκλωμάτων κενού 180kg με αποσυνδέτη απομόνωσης πορσελάνης

Περιγραφή του προϊόντος:


Ο διακόπτης κυκλώματος κενού εξωτερικού ZW20-12 ((F) είναι μια ευπροσάρμοστη και έξυπνη συσκευή που συνδυάζει τις λειτουργίες ενός διακόπτη κενού, διακόπτη φορτίου κενού, επανακλειστήρα και διαχωριστή.Έχει σχεδιαστεί για χρήση σε δίκτυα διανομής 10 και 13 kV, ιδίως στα αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας.
Τα κύρια συστατικά του διακόπτη κύκλου ZW20-12 ((F) περιλαμβάνουν διακόπτη κενού, ελεγκτή CH-40 και εξωτερικό μετασχηματιστή τάσης.Ο διακόπτης κενού είναι υπεύθυνος για τη διακοπή και τη δημιουργία ηλεκτρικών κυκλωμάτωνΟ εξωτερικός μετασχηματιστής τάσης βοηθά στην ακριβή μέτρηση τάσης για σκοπούς ελέγχου και παρακολούθησης.



Χαρακτηριστικά του ελεγκτή:

1.Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεεπαγρύπνηση.αυτόματη εκτόξευση επιτάχυνσης σε περίπτωση μόνιμης βλάβης;
2- Ανοίξτε το τηλεχειριστήριο, θα πρέπει να επιταχύνει την εκτόξευση.
3.Τρία reclosin / χειροκίνητο κλείσιμο για την επιτάχυνση της αποτυχίας, και το κλείσιμο ξανακλείσιμο: Ο χρήστης στέλνει ενέργεια μετά την επισκευή της γραμμής, αν ξεχάσει να αφαιρέσει την γείωση g μπορεί να ρυθμιστεί ο χρόνος καθυστέρησης.
4.Το κύκλωμα κλεισίματος άλματος υιοθετεί σχεδιασμό κατά της κακής λειτουργίας και έχει λειτουργία κατά του άλματος.
5.Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης·
6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.



Εφαρμογή:


1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.
2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.
3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της τροφοδοσίας, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρουσιαστής"." Βοηθά στην παρακολούθηση και την προστασία της γραμμής του κλάδου από σφάλματα και ανώμαλες συνθήκες.
4Επανακλείστης και διαχωριστής: Ο διακόπτης μπορεί να λειτουργεί ως επανακλείστης και διαχωριστής σε εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.



Περιβαλλοντικές συνθήκες:

1Υψόμετρο: 2000 μέτρα
2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C
Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C
Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C
3Σχετική υγρασία: 95% (25°C)
4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g
Βόρεια επιτάχυνση εδάφους 0,15g
Ενώ ενεργεί για τρία κύματα sinus
Παράγοντας ασφάλειας 1.67
5Σημική ένταση: 7 βαθμοί.
6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C
7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη
8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης



Τεχνικές παραμέτρους:



Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.
