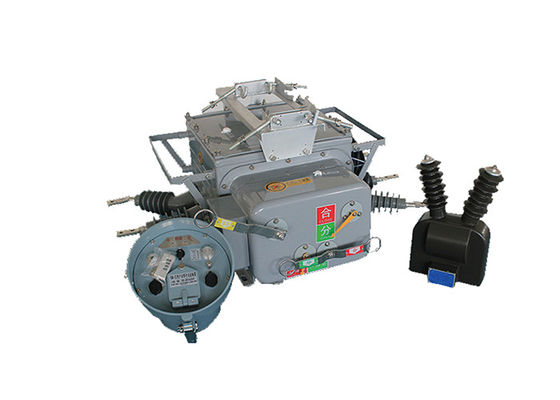

ZW20-12(F) Διανοητικός διακόπτης οριακής φόρτωσης Μετρητής κενού με ρυθμιστή 12kV 630A/1250A

ZW20-12(F) Ευφυής διακόπτης οριακού φορτίου Μετατροπέας κενού με ελεγκτή

Περιγραφή του προϊόντος:

Ο διακόπτης ορίων είναι μια πολυλειτουργική έξυπνη συσκευή με τη λειτουργία διακόπτη κενού, διακόπτη φορτίου κενού, επανακλειστήρα,ΤετρακόμετροΗ κύρια διαμόρφωση αποτελείται από διακόπτη κενού, ελεγκτή CH-40, εξωτερικό μετασχηματιστή τάσης (Σημείωση: δίκτυο δακτυλικών γραμμών αυτοματοποίησης διανομής διαθέσιμο σε διμερή PT) τρία μέρη.Τα προϊόντα χρησιμοποιούνται ευρέως σε 10kV, 13kV πόλη, αγροτικό δίκτυο ηλεκτρικής ενέργειας διαστημικό δίκτυο δακτυλίου για διακοπή διακόπτη, διακόπτη επαφής, αυτόματη συσκευή διακόπτη που μπορεί να εφαρμόσει το φορτίο της γραμμής ανάπτυξης δακτυλίου.Μπορεί να χρησιμοποιηθεί ως διακόπτης ορίου (συνήθως γνωστός ως φύλακας) στην γραμμή κλάδου της παροχής ενέργειαςΧρησιμοποιείται ως επανακλείδωμα και διαχωρισμός σε εναέριο δίκτυο διανομής τροφοδοσίας.Αξιόπιστη ανίχνευση κατά την κρίση, mA επίπεδο μηδενικής ακολουθίας ρεύματος και ρεύματος βραχυκυκλώματος μεταξύ των φάσεων, να συνειδητοποιήσει την αυτόματη αφαίρεση της μονοφασικής σφάλματος γείωσης και φάση σε φάση σφάλμα βραχυκυκλώματος.Ο κύριος διακόπτης είναι τόξο κενού και η μόνωση υιοθετεί SF6Η περίπτωση που εισάγει της Ιαπωνίας, Γερμανίας, Γαλλίας αέριο σφράγιση, ανθεκτικό σε έκρηξη, τεχνολογία συστήματος μόνωσης, το συνολικό εξαιρετική απόδοση σφράγισης.Μεικτό αέριο N2 που δεν διαρρέειΟ μηχανισμός λειτουργίας του ελαστικού με σχεδιασμό μικρογραφίας και βελτιστοποίησης της απόδοσης,η αξιοπιστία της δράσης είναι πολύ υψηλότερη από τον παραδοσιακό μηχανισμό ελαστικών.



Εισαγωγή του ελεγκτή:

1.Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεεπαγρύπνηση.αυτόματη εκτόξευση επιτάχυνσης σε περίπτωση μόνιμης βλάβης;

2.Απομακρυσμένο / χειροκίνητο κλείσιμο για την επιτάχυνση της εκτόξευσης και το κλείσιμο της επανακλείδωσης: Ο χρήστης στέλνει ενέργεια μετά την επισκευή της γραμμής, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης, θα πρέπει να επιταχύνει την εκτόξευση.

3Ο χρόνος καθυστέρησης επανακλείδωσης μπορεί να ρυθμιστεί σε τρεις περιπτώσεις.

4.Το κύκλωμα κλεισίματος άλματος υιοθετεί σχεδιασμό κατά της κακής λειτουργίας και έχει λειτουργία κατά του άλματος.

5.Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης·

6Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.

Χαρακτηριστικό:

1Προστασία από ταχεία διακοπή: Ο διακόπτης οριακού φορτίου έχει σχεδιαστεί για να ανοίγει γρήγορα το κύκλωμα σε περίπτωση βλάβης ή μη φυσιολογικών συνθηκών.Παρέχει ταχεία εξάλειψη σφαλμάτων και ελαχιστοποιεί τη διάρκεια των διακοπών ρεύματος.

2.Προστασία από υπερτάσεις: Ο διακόπτης φορτίου ενσωματώνει μηχανισμούς προστασίας από υπερτάσεις για τον εντοπισμό και την αντιμετώπιση υπερβολικών ρευμάτων.Βοηθά στην πρόληψη της βλάβης στο σύστημα διανομής με την αποκόλληση και την απομόνωση των ελαττωματικών τμημάτων.

3.Τριπλό επανακλείσιμο: Ο διακόπτης οριακού φορτίου μπορεί να έχει τη δυνατότητα να επιχειρεί αυτόματα τρεις επανακλείσεις μετά από μια λειτουργία εξάλειψης βλαβών.Αυτό το χαρακτηριστικό βοηθά στην αναγνώριση των προσωρινών σφαλμάτων και την αυτόματη αποκατάσταση της ισχύος εάν το σφάλμα είναι καθαρό.

4.Σημειώσεις περιστατικών: Ο διακόπτης φόρτωσης μπορεί να καταγράψει και να αποθηκεύσει πληροφορίες σχετικά με τα γεγονότα σφάλματος, συμπεριλαμβανομένου του τύπου σφάλματος, της θέσης και των χρονικών σφραγίδων.και σκοπούς συντήρησης.

5Προστασία κατά της εισροής: Ο διακόπτης φορτίου είναι εξοπλισμένος με προστασία κατά της εισροής για να χειρίζεται υψηλά ρεύματα εισροής που εμφανίζονται κατά την ενεργοποίηση μετασχηματιστών ή άλλων φορτίων.Διασφαλίζει σταθερή και αξιόπιστη λειτουργία κατά τη διάρκεια αυτών των μεταβατικών συνθηκών.

6Προστασία μηδενικής ακολουθίας: Ο διακόπτης οριακού φορτίου μπορεί να περιλαμβάνει προστασία μηδενικής ακολουθίας για τον εντοπισμό και την αντιμετώπιση σφαλμάτων γης ή ανισορροπημένων συνθηκών στο σύστημα.Αυτό βοηθά στον εντοπισμό και την απομόνωση των σφαλμάτων που θέτουν σε κίνδυνο τη σταθερότητα του συστήματος.

7.Αντεταλματικό ρολόι: Ένα χαρακτηριστικό ρολόι σε πραγματικό χρόνο επιτρέπει στον διακόπτη φορτίου να καταγράφει με ακρίβεια τον χρόνο των συμβάντων βλάβης και άλλων λειτουργιών.Επιτρέπει ακριβή συγχρονισμό χρόνου και διευκολύνει την ανάλυση της ακολουθίας γεγονότων.

8Επιτάχυνση μετά το επανακλείδωμα: Μετά από επιτυχημένες προσπάθειες επανακλείδωσης, ο διακόπτης φορτίου μπορεί να παρέχει λειτουργία επιτάχυνσης για την αύξηση της ταχύτητας τριβής σε περίπτωση που το σφάλμα παραμείνει.Αυτό βοηθά στο να ελαχιστοποιηθούν οι ζημιές στο σύστημα και να βελτιωθεί η αποτελεσματικότητα καθαρισμού σφαλμάτων..

9Ερευνές κατάστασης σε πραγματικό χρόνο: Ο διακόπτης φορτίου μπορεί να παρέχει πληροφορίες κατάστασης σε πραγματικό χρόνο, όπως θέση (ανοιχτή ή κλειστή), ένδειξη σφάλματος και δεδομένα λειτουργίας.Αυτό επιτρέπει στους χειριστές να παρακολουθούν την κατάσταση του διακόπτη και να λαμβάνουν τεκμηριωμένες αποφάσεις.

10.Έξυπνα χειριστήρια Pocket PC: Μερικοί διακόπτες φόρτωσης μπορούν να ελέγχονται και να παρακολουθούνται χρησιμοποιώντας ένα έξυπνο χειριστήριο PC ή παρόμοιες συσκευές χειριστή.Αυτό αυξάνει την ευκολία και την ευελιξία της διαχείρισης του διακόπτη εξ αποστάσεως.

11Τοπικές/Απομακρυσμένες ρυθμίσεις: Ο διακόπτης φορτίου μπορεί να ρυθμιστεί και να ρυθμιστεί τοπικά στο σημείο εγκατάστασης ή εξ αποστάσεως μέσω διεπαφών επικοινωνίας.Αυτό επιτρέπει βολικό και ευέλικτο έλεγχο και επιλογές διαμόρφωσης.

12.Ενεργή αναφορά σφαλμάτων: Ο διακόπτης φορτίου μπορεί να αναφέρει ενεργά σε κεντρικό σύστημα ελέγχου ή παρακολούθησης τα γεγονότα σφαλμάτων ή τις ανώμαλες συνθήκες.διευκόλυνση της αποτελεσματικής διαχείρισης σφαλμάτων.

13Λειτουργία σύντομων μηνυμάτων.GSM: Ορισμένοι διακόπτες φόρτωσης μπορεί να έχουν τη δυνατότητα να στέλνουν ειδοποιήσεις σύντομων μηνυμάτων ή ειδοποιήσεις μέσω δικτύων GSM (Παγκόσμιο Σύστημα Κινητών Επικοινωνιών).Αυτό επιτρέπει την απομακρυσμένη παρακολούθηση και την κοινοποίηση συμβάντων βλάβης ή λειτουργικής κατάστασης.

Όροι:

1Υψόμετρο: 2000 μέτρα
2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C
Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C
Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C
3Σχετική υγρασία: 95% (25°C)
4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g
Βόρεια επιτάχυνση εδάφους 0,15g
Ενώ ενεργεί για τρία κύματα sinus
Παράγοντας ασφάλειας 1.67
5Σημική ένταση: 7 βαθμοί.
6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C
7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη
8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης

Τεχνική παράμετρος:

Τεχνική παράμετρος του ελεγκτή:
