Τεχνικός διακόπτης οριακού φορτίου GB1984-2003 GB1985-2014 Πρότυπο με διακόπτη αποσύνδεσης υψηλής τάσης GW9

Τεχνικός διακόπτης οριακού φορτίου GB1984-2003 GB1985-2014 Πρότυπο με διακόπτη αποσύνδεσης υψηλής τάσης GW9

Περιγραφή του προϊόντος:

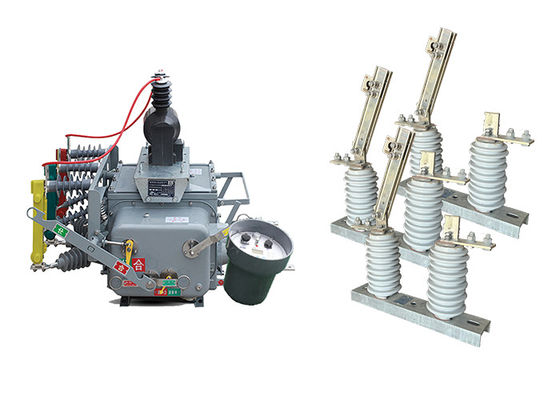

Ο διακόπτης κυκλώματος ZW20-12 ((F) που είναι τοποθετημένος σε στύλο είναι ένας τύπος τρισδιάστατου εξωτερικού διακόπτη υψηλής τάσης AC 50Hz που έχει σχεδιαστεί κυρίως για χρήση σε αγροτικά και αστικά δίκτυα εξωτερικής διανομής 10 kV.Χρησιμοποιείται για να χειρίζεται το ρεύμα φορτίου, ρεύμα υπερφόρτωσης, ρεύμα βραχυκυκλώματος και παρόμοια σενάρια.

Ο διακόπτης κυκλώματος διαθέτει τριστάσια κοινή δομή κιβωτίου, που αποτελείται από διάφορα στοιχεία, συμπεριλαμβανομένου ενός μηχανισμού λειτουργίας, ενός αγωγού κυκλώματος, ενός μονωτικού συστήματος, ενός στοιχείου σφράγισης,και ένα κέλυφοςΤα στοιχεία αυτά συνεργάζονται για να εξασφαλίσουν την αποτελεσματική και ασφαλή λειτουργία του διακόπτη.

Επιπλέον, ο διακόπτης ZW20-12 ((F) είναι εξοπλισμένος με έξυπνα απομακρυσμένα τερματικά που υποστηρίζουν διάφορες εφαρμογές αυτοματισμού διανομής, επιτρέποντας βελτιωμένες δυνατότητες ελέγχου και παρακολούθησης.

Επιπλέον, υπάρχει μια άλλη παραλλαγή αυτού του διακόπτη που ονομάζεται ZW20-12 ((Z), ο οποίος είναι ένας εξωτερικός ευφυής υψηλής τάσης AC πραγματικός διακόπτης αέρα.που επιτρέπουν την επικοινωνία μέσω μηνυμάτων κειμένου.

Επιπλέον, ο διακόπτης ZW20-12 ((F) μπορεί να συνδυαστεί με έναν ελεγκτή διαχωριστικού διακόπτη για να σχηματιστεί ένα εξωτερικό σύστημα διαχωρισμού υψηλής τάσης AC true air breaker.Αυτός ο συνδυασμός ενισχύει τη λειτουργικότητα και την ευελιξία του διακόπτη, παρέχοντας πιο ολοκληρωμένες δυνατότητες ελέγχου και προστασίας.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Ο διακόπτης αποσύνδεσης αποτελείται από βάση, μονωτή πυλώνα, αγωγό μέρος και τμήμα οργάνου.υψηλή αξιοπιστία, κλπ. Φτάνει στο επίπεδο των παρόμοιων προϊόντων στο εσωτερικό και στο εξωτερικό.

Επιπλέον, υπάρχει ένας άλλος τύπος διακόπτη αποσύνδεσης που ονομάζεται GW9-12 ((W), με μονοσταθμική δομή είναι κατάλληλο για σύστημα ισχύος με συχνότητα 50Hz και τάση γραμμής 10kv.

Είναι κατάλληλο για χρήση σε συστήματα ηλεκτρικής ενέργειας με συχνότητα 50 Hz και τάση γραμμής 10kv και χρησιμοποιείται για το κλείσιμο και το διαχωρισμό γραμμών όταν υπάρχει τάση και δεν υπάρχει φορτίο,και οι διακόπτες απομόνωσης κατά της μόλυνσης μπορούν να ανταποκριθούν στις απαιτήσεις των χρηστών σε περιοχές με έντονη μόλυνση, και μπορεί να λύσει αποτελεσματικά το πρόβλημα της λάμψης μόλυνσης που συμβαίνει όταν οι διακόπτες απομόνωσης λειτουργούν.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.



Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτροπαραγωγής υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.


Χαρακτηριστικό:

1.Εξαιρετική αντοχή στην ρύπανση, αντοχή σε υψηλές και χαμηλές θερμοκρασίες και μη κίνδυνο καύσης ή έκρηξης.

2Πλήρως κλειστή δομή, γεμάτη με αέριο SF6 στο περίβλημα, εξαιρετική απόδοση σφράγισης, κατάλληλη για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίας.

3Εξοπλισμένο με μετασχηματιστή ρεύματος (CT) για την παροχή ρεύματος στον έξυπνο ελεγκτή για την ανάλυση πληροφοριών.και τα τερματικά σύνδεσης μπορούν να συνδεθούν με τις αντίστοιχες πρίζες τερματικών.

4Ο μηχανισμός λειτουργίας είναι καινοτόμος και απλός, με μικρό μέγεθος και ελαφρύ βάρος, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.

5Το εξωτερικό περίβλημα έχει εμφανείς δείκτες για την "αποθήκευση ενέργειας", "ανοιχτή" και "κλειστή" κατάσταση.

Εφαρμογή:

1.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

2Κέντρα δεδομένων: Ο διακόπτης χρησιμοποιείται σε κέντρα δεδομένων για να εξασφαλιστεί αξιόπιστη διανομή ενέργειας και προστασία για την κρίσιμη υποδομή πληροφορικής.Επιτρέπει την αποτελεσματική εναλλαγή φορτίου και την προστασία από ηλεκτρικές βλάβες.

3Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.

4.Προγράμματα υποδομής: Ο διακόπτης χρησιμοποιείται σε διάφορα έργα υποδομής, όπως αεροδρόμια, λιμάνια και στάδια, για αξιόπιστη διανομή και προστασία της ενέργειας.

5- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.

Κατάσταση:

1Θερμοκρασία αέρα περιβάλλοντος: -40°C έως +70°C.

2Υψόμετρο: Δεν υπερβαίνει τα 3000 μέτρα πάνω από την στάθμη της θάλασσας.

3Ο αέρας γύρω μπορεί να είναι μολυσμένος με σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλμυρή ομίχλη.

4Η ταχύτητα του ανέμου δεν πρέπει να υπερβαίνει τα 34 m/s (ισοδύναμη με πίεση 700 Pa στην κυλινδρική επιφάνεια).

5Οι δονήσεις ή η σεισμική δραστηριότητα από εξωτερικούς διακόπτες και εξοπλισμό ελέγχου μπορούν να παραμεληθούν.

6Το εύρος της ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.




Τεχνικές παραμέτρους:

ZW20-12 ((F)

GW9-10

Εισαγωγή εξωτερικού διακόπτη αποσυνδέσεως σειράς GW9
