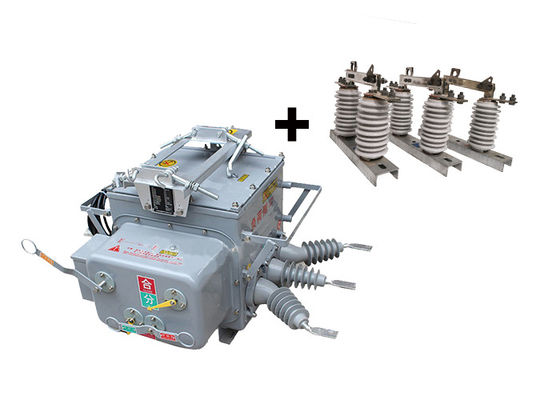

Τρεις φάσεις AC Εναλλακτικός διακόπτης οριακού φορτίου με ελεγκτή VCB 10kV 13kV Χρησιμοποιείται με εξωτερικό διακόπτη διακόπτη
Περιγραφή του προϊόντος:
Ο διακόπτης κυκλώματος κενού εξωτερικού ZW20-12 ((F) είναι μια ευπροσάρμοστη και έξυπνη συσκευή που συνδυάζει τις λειτουργίες ενός διακόπτη κενού, διακόπτη φορτίου κενού, επανακλειστήρα και διαχωριστή.Έχει σχεδιαστεί για χρήση σε δίκτυα διανομής 10 και 13 kV, ιδίως στα αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας.
Τα κύρια συστατικά του διακόπτη κύκλου ZW20-12 ((F) περιλαμβάνουν διακόπτη κενού, ελεγκτή CH-40 και εξωτερικό μετασχηματιστή τάσης.Ο διακόπτης κενού είναι υπεύθυνος για τη διακοπή και τη δημιουργία ηλεκτρικών κυκλωμάτωνΟ εξωτερικός μετασχηματιστής τάσης βοηθά στην ακριβή μέτρηση τάσης για σκοπούς ελέγχου και παρακολούθησης.
Οι εξωτερικοί διακόπτες αποσύνδεσης GW9-10 χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.
Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαθίστανται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Επομένως, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.
Οι διακόπτες αποσύνδεσης Toutdoor υπάρχουν σε διαφορετικούς τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ενώ άλλα είναι κατάλληλα για εξωτερική χρήσηΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργούν εξ αποστάσεως.
Εκτός από την πρωταρχική τους λειτουργία της απομόνωσης κυκλωμάτων, τα VEI έχουν επίσης άλλα σημαντικά χαρακτηριστικά, όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοιχτή ή κλειστή),και διασφάλιση ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.
Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.
Χαρακτηριστικά του ελεγκτή:
1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.
2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.
3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..
4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.
5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.
6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.
7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.
Χαρακτηριστικό:
1Ο αυτόματος διακόπτης κυκλώματος κενού ZW20-12(F) αποδεικνύει ισχυρή ικανότητα αντοχής στην ρύπανση.διασφάλιση αξιόπιστης απόδοσης ακόμη και σε μολυσμένες συνθήκεςΕπιπλέον, ο διακόπτης δεν παρουσιάζει κίνδυνο καύσης ή έκρηξης.ενίσχυση της συνολικής ασφάλειας.
2.Το διακόπτη τροχιάς είναι γεμάτο με αέριο SF6 μέσα στο περίβλημα, με πλήρη κλειστή δομή.καθιστώντας το κατάλληλο για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίαςΤο σφραγισμένο περίβλημα προστατεύει τα εσωτερικά στοιχεία από εξωτερικά στοιχεία, εξασφαλίζοντας βέλτιστες επιδόσεις και μακροζωία.
3Ο διακόπτης τροχιάς είναι εξοπλισμένος με έναν μετασχηματιστή ρεύματος (CT) ο οποίος εκπέμπει ρεύμα στον έξυπνο ελεγκτή για ανάλυση πληροφοριών.επιτρέποντας ευελιξία στη διαμόρφωση του συστήματοςΤα τερματικά σύνδεσης μπορούν εύκολα να συνδεθούν με τις αντίστοιχες πρίζες τερματικών, διευκολύνοντας τις εύκολες διαδικασίες εγκατάστασης και συντήρησης.
4Ο μηχανισμός λειτουργίας του διακόπτη είναι καινοτόμος και απλός, με αποτέλεσμα ένα συμπαγές μέγεθος και ελαφριά κατασκευή.ελαχιστοποίηση του κινδύνου δυσλειτουργίας ή αποτυχίαςΤο συμπαγές μέγεθος συμβάλλει επίσης στην εξοικονόμηση χώρου για την εγκατάσταση και την ευκολία χειρισμού.
5Το εξωτερικό περίβλημα του διακόπτη διαθέτει εμφανείς δείκτες για τις καταστάσεις "αποθήκευση ενέργειας", "ανοιχτή" και "κλειστή".που επιτρέπουν την εύκολη αναγνώριση της λειτουργικής κατάστασης του διακόπτηΑυτή η οπτική ανατροφοδότηση βελτιώνει την λειτουργική αποτελεσματικότητα και εξασφαλίζει ακριβή παρακολούθηση της κατάστασης του διακόπτη.
Δομή:
1Η συσκευή προστασίας και παρακολούθησης του ρελέ με βάση τον μικρουπολογιστή χρησιμεύει ως ελεγκτής του συστήματος διακόπτη.Χρησιμοποιεί προηγμένη τεχνολογία μικρουπολογιστών για την παροχή ακριβών και αποτελεσματικών λειτουργιών προστασίας και παρακολούθησης του ρελέ..
2Ο ελεγκτής έχει σχεδιαστεί με ισχυρή αντοχή στις καιρικές συνθήκες, επιτρέποντάς του να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.διασφάλιση αξιόπιστης λειτουργίας ακόμη και σε υγρό ή υγρό περιβάλλον.
3Για την εγκαθίδρυση ασφαλούς και αξιόπιστης σύνδεσης, ο ελεγκτής συνδέεται με το σώμα του διακόπτη με τη χρήση συνδέσμων αεροπορικής χρήσης.διασφάλιση της ορθής επικοινωνίας και λειτουργικότητας μεταξύ του ελεγκτή και του διακόπτη.
4Ο ελεγκτής διαθέτει εξαιρετική αξιοπιστία σύνδεσης, ελαχιστοποιώντας τον κίνδυνο απώλειας ή διακοπής του σήματος.διασφάλιση της ακεραιότητας και της ακρίβειας του συστήματος προστασίας και παρακολούθησης του ρελέ.
Κατάσταση:
1Υψόμετρο: 2000 μέτρα
2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C
Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C
Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C
3Σχετική υγρασία: 95% (25°C)
4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g
Βόρεια επιτάχυνση εδάφους 0,15g
Ενώ ενεργεί για τρία κύματα sinus
Παράγοντας ασφάλειας 1.67
5Σημική ένταση: 7 βαθμοί.
6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C
7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη
8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης
Τεχνικές παραμέτρους:
ZW20-12(F)
Αριθμός σειράς. | Παράμετρος | Μονάδα | Πληροφορίες | ||||||||
1 | Διάταξη | kV | 12 | ||||||||
2 | Επίπεδο μόνωσης της κατάρρευσης | Δραστηριώδης συχνότητα ((Καθαρή δοκιμή/ορεστική δοκιμή) | 48 | ||||||||
Δοκιμή τάσης ηλεκτροπληξίας (πίκος) | 85 | ||||||||||
3 | Επίπεδο μόνωσης προς το έδαφος / φάση προς φάση | Συχνότητα εργασίας | Δοκιμή ξηράς | 42 | |||||||
Δοκιμή υγρού | 34 | ||||||||||
Δοκιμή τάσης ηλεκτροπληξίας (πίκος) | 75 | ||||||||||
4 | Κατηγοριοποιημένο ρεύμα | Α | 630, 1250 | ||||||||
5 | Διορισμένο ρεύμα διακοπής βραχυκυκλώματος | kA | 16, 20, 25 | ||||||||
6 | Ονομαστικός χρόνος διακοπής ρεύματος διακοπής βραχυκυκλώματος | φορές | 30 | ||||||||
7 | Κατηγοριοποιημένο ρεύμα αντοχής βραχυπρόθεσμης ισχύος | kA | 16, 20, 25 | ||||||||
8 | Ονομαστική διάρκεια βραχυκυκλώματος | S | 4 | ||||||||
9 | Κατηγοριοποιημένο ρεύμα κλεισίματος βραχυκυκλώματος (πίκος) | kA | 40, 50, 63 | ||||||||
10 | Διορισμένη μέγιστη αντοχή στο ρεύμα | kA | 40, 50, 63 | ||||||||
11 | Μηχανική διάρκεια ζωής | φορές | πάνω από 1000 | ||||||||
12 | Διορισμένο ρεύμα ανοίγματος | 10000 | |||||||||
13 | Καθαρό βάρος | χιλιόγραμμο | 180 |
GW9-10
Αριθμός σειράς. | Παράμετρος | Μονάδα | Πληροφορίες | |||||||||
1 | Διορισμένη τάση | kV | 12 | |||||||||
2 | Κατηγοριοποιημένο ρεύμα | Αριθμός μοντέλου. | (H) GW9-12 ((W)/630-20 | Α | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Σύντομη αντοχή στο ρεύμα | Αριθμός μοντέλου. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
4 | Καθορισμένο επίπεδο μόνωσης | Ηλεκτροπληξία αντέχει τάση κορυφής | Πολικό-Γη (Επιθετικό και αρνητικό) |
kV | 75 | |||||||
Διαθλασμός (Επιθετικό και αρνητικό) |
85 | |||||||||||
Βιομηχανική συχνότητα αντέχουν τάση (1 λεπτό) (Πραγματική αξία) |
Δοκιμή ξηράς/ορεκτικής δοκιμής | Πολικό-Γη | 42 ((Καθάρα) 34 ((Βρεγμένο) |
|||||||||
Διαθλασμός | 48 ((Καθάρατος) | |||||||||||
48 ((Καθάρατος) | ||||||||||||
48 ((Καθάρατος) 40 ((Βρεγμένο) |
||||||||||||
5 | Αντίσταση κύκλου κύριας | Μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Χρόνος ζωής μηχανικής | φορές | 50 | |||||||||
50 | ||||||||||||
80 |
