Ηλεκτρικός διακόπτης οριακού φορτίου με έξυπνο ελεγκτή που χρησιμοποιείται αυτόματα/χειροκίνητα για βιομηχανικά σχέδια

Ηλεκτρικός διακόπτης οριακού φορτίου με έξυπνο ελεγκτή που χρησιμοποιείται αυτόματα/χειροκίνητα για βιομηχανικά σχέδια

Περιγραφή του προϊόντος:

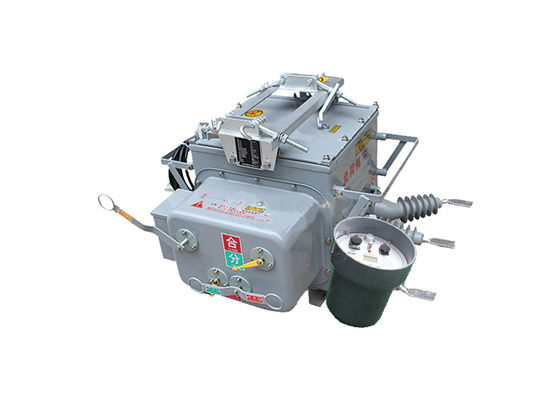

Ο ZW20-12(F) Boundary Load Switch είναι ένα νέο προϊόν που συνδυάζει πολλές λειτουργίες σε μια ενιαία έξυπνη συσκευή.Επανακλειστικό, και τοποθετητή, προσφέροντας ευελιξία και αποτελεσματικότητα σε διάφορες εφαρμογές.

Τα κύρια συστατικά του Boundary Load Switch περιλαμβάνουν ένα διακόπτη κενού, έναν ελεγκτή CH-40 και έναν εξωτερικό μετασχηματιστή τάσης.Ενώ ο ελεγκτής CH-40 παρέχει προηγμένη προστασίαΕξωτερικός μετασχηματιστής τάσης, προαιρετικός για δίκτυα δακτυλικών γραμμών αυτοματισμού διανομής,μπορούν να χρησιμοποιηθούν για διμερείς συνδέσεις PT (πιθανών μετασχηματιστών).

Το προϊόν αυτό χρησιμοποιείται ευρέως στα διαστημικά δίκτυα δαχτυλίδων των αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας 10 και 13 kV. Λειτουργεί ως διακόπτης αποσύνδεσης, διακόπτης επαφής,και αυτόματη συσκευή διακόπτη για την ανάπτυξη φορτίου γραμμής σε δακτυλικά δίκτυαΕπιπλέον, μπορεί να λειτουργήσει ως διακόπτης ορίων (συνήθως γνωστός ως φύλακας) σε γραμμές παροχής ηλεκτρικής ενέργειας υποκαταστήματος, καθώς και ως επανακλειδωτές και διαχωριστές σε υπερυψωμένα δίκτυα διανομής.

Το Boundary Load Switch προσφέρει δυνατότητες απομακρυσμένης διαχείρισης, επιτρέποντας αποτελεσματική παρακολούθηση και έλεγχο.διευκόλυνση της απρόσκοπτης ενσωμάτωσης σε συστήματα αυτοματοποίησης διανομής.

Η συσκευή χρησιμοποιεί αξιόπιστους μηχανισμούς ανίχνευσης και κρίσης, συμπεριλαμβανομένης της δυνατότητας ανίχνευσης ρεύματος μηδενικής ακολουθίας επιπέδου mA και ρεύματος βραχυκυκλώματος μεταξύ των φάσεων.Αυτό επιτρέπει την αυτόματη αφαίρεση των ατυχημάτων γείωσης μονοφάσης και των ατυχημάτων βραχυκυκλώματος φάσης σε φάση, ενισχύοντας τις δυνατότητες διαχείρισης σφαλμάτων του συστήματος.

Ο κύριος διακόπτης του Boundary Load Switch χρησιμοποιεί τεχνολογία τόξου κενού, ενώ το σύστημα μόνωσης ενσωματώνει μεικτή μόνωση αερίων SF6 και N2.ανθεκτική σε έκρηξηΤο εσωτερικό θάλαμο είναι γεμάτο με αναμειγμένο αέριο SF6 και N2,που αποτρέπει τη διαρροή και εξασφαλίζει ότι η απόδοση της συσκευής δεν επηρεάζεται από το εξωτερικό περιβάλλον.

Ο μηχανισμός λειτουργίας του ελαστικού του διακόπτη οριακής φόρτωσης έχει σχεδιαστεί με γνώμονα τη μικροποίηση και τη βελτιστοποίηση των επιδόσεων,που οδηγεί σε μεγαλύτερη αξιοπιστία δράσης σε σύγκριση με τους παραδοσιακούς μηχανισμούς ελατήριαςΗ βελτίωση του σχεδιασμού αυξάνει τη συνολική λειτουργική αποτελεσματικότητα και τη διάρκεια ζωής της συσκευής.



Εισαγωγή του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.

Χαρακτηριστικό:

1 Σημαντική ανθεκτικότητα στην μόλυνση, υψηλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες, χωρίς κίνδυνο καύσης και έκρηξης.

2 πλήρως κλειστή δομή, το κουτί γεμάτο με αέριο SF6, καλή σφράγιση, κατάλληλο για υψηλές θερμοκρασίες και υγρές περιοχές.

3 ενσωματωμένο CT, ισχύ εξόδου για την έξυπνη συσκευή ελέγχου για την ανάλυση πληροφοριών, και η αναλογία μπορεί να ρυθμιστεί, το τερματικό σύνδεσης συνδεθεί με το αντίστοιχο τερματικό.

Ο μηχανισμός λειτουργίας είναι νέος, απλός, μικρού μεγέθους, ελαφρού βάρους, ασφαλής και αξιόπιστης λειτουργίας.

5 Το κέλυφος δείχνει εμφανώς τις "αποθήκες ενέργειας", τα "σημεία" και τις "συνδυασμένες" καταστάσεις.

Εφαρμογή:

1Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

2- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.

3.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

4Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

5.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.

6.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.

Τεχνική παράμετρος:

Τεχνική παράμετρος του ελεγκτή:
