Περιγραφή του προϊόντος:

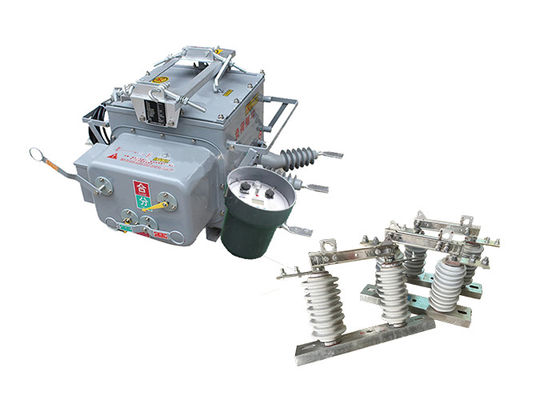

Ο διακόπτης κυκλώματος κενού εξωτερικού ZW20-12 ((F) είναι μια ευπροσάρμοστη και έξυπνη συσκευή που συνδυάζει τις λειτουργίες ενός διακόπτη κενού, διακόπτη φορτίου κενού, επανακλειστήρα και διαχωριστή.Έχει σχεδιαστεί για χρήση σε δίκτυα διανομής 10 και 13 kV, ιδίως στα αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας.
Τα κύρια συστατικά του διακόπτη κύκλου ZW20-12 ((F) περιλαμβάνουν διακόπτη κενού, ελεγκτή CH-40 και εξωτερικό μετασχηματιστή τάσης.Ο διακόπτης κενού είναι υπεύθυνος για τη διακοπή και τη δημιουργία ηλεκτρικών κυκλωμάτωνΟ εξωτερικός μετασχηματιστής τάσης βοηθά στην ακριβή μέτρηση τάσης για σκοπούς ελέγχου και παρακολούθησης.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesΧρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης.

Ο διακόπτης έχει σχεδιαστεί για να ανοίγει και να κλείνει υπό κανονικές ή μη φυσιολογικές συνθήκες, όπως σφάλμα ή υπερστροφή.αποσυνδέει φυσικά το τμήμα του συστήματος από το υπόλοιπο δίκτυο, εμποδίζοντας τη ροή ηλεκτρικού ρεύματος σε αυτό το τμήμα.

Οι διακόπτες αποσύνδεσης υψηλής τάσης είναι συνήθως σχεδιασμένοι για να λειτουργούν σε τάσεις μεταξύ 600 και 765.000 βολτ και μπορούν να λειτουργούν χειροκίνητα ή αυτόματα.Συνήθως τοποθετούνται σε υποσταθμούς ή σε ηλεκτρικούς στύλους, και αποτελούν σημαντικό στοιχείο της υποδομής του ηλεκτρικού δικτύου.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.



 Εφαρμογή:


1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.
2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.
3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της τροφοδοσίας, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρουσιαστής"." Βοηθά στην παρακολούθηση και την προστασία της γραμμής του κλάδου από σφάλματα και ανώμαλες συνθήκες.
4Επανακλείστης και διαχωριστής: Ο διακόπτης μπορεί να λειτουργεί ως επανακλείστης και διαχωριστής σε εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.



Δομή:

1Ο ελεγκτής είναι μια συσκευή προστασίας και παρακολούθησης με βάση τον μικρουπολογιστή.

2Ο ελεγκτής έχει ισχυρή αντοχή στις καιρικές συνθήκες και προστασία από συμπύκνωση.

3Συνδέεται με το σώμα του διακόπτη μέσω συνδέσεων αεροπορίας.

4Έχει καλή αξιοπιστία σύνδεσης και υψηλό επίπεδο προστασίας.

Ο ελεγκτής διαθέτει τέσσερα αναλογικά κανάλια εισόδου: ρεύμα Φάσης Α, ρεύμα Φάσης Γ, ρεύμα μηδενικής ακολουθίας και τάση Φάσης ΒΚ.Ο ελεγκτής παρακολουθεί τις τιμές αυτών των αναλογικών εισόδων σε πραγματικό χρόνο και τις συγκρίνει με τις καθορισμένες τιμές για τον προσδιορισμό σφαλμάτων γραμμής και την έναρξη αντίστοιχων ενεργειών.




Τεχνικές παραμέτρους:

ZW20-12 ((F)

GW9-10
